FILTR sítě 220V
FILTR sítě 220V
Dostal se mi do ruky tento plánek.Chci ho vyskoušet, co to je za elity s tím Y v kroužku? Díky.
Re: FILTR sítě 220V
Ještě plánek, ňáko mi to nevyšlo. http://uloz.to/xnKo21s/filtr-na-vstup-site-jpg
- Jirka84835751
- Moderátor
- Příspěvky: 986
- Registrován: 17.10. 2011, 18:51
- Bydliště: U Mohelnice dál od Olomouce
- Kontaktovat uživatele:
Re: FILTR sítě 220V
Pepane, jde o síťový odrušovací filtrační článekWN 852 02 v odstíněném hliníkovém provedení IP44, který se v dobách "KVT" používal na vstupech jednotek. Mám ho jako důkaz té doby. Uvnitř je (obdoba TC241 na 2,5A f rez=2MHz) WK72496 / 10A, který tvoří dotazované condy, tl. je WN 682 14 . Nejsou to elyty, ale kompaktní MP na 250V stř. - dávám v příloze kompletní náhled. Jako celek je deklarovaný pro trvylý I=4A cca !!!
Úpravy teď snad budou slušnější - musel jsem změnit uložení souboru jako dokumenty - webový nestojí zanic pro vložení sem.
Úpravy teď snad budou slušnější - musel jsem změnit uložení souboru jako dokumenty - webový nestojí zanic pro vložení sem.
Re: FILTR sítě 220V
Ahoj Jirko, nešla by ta fotka dát lepší, aby šla zvětšit? Díky. Tedy ne jako příloha "v" ale "k" zprávě.

- Jirka84835751
- Moderátor
- Příspěvky: 986
- Registrován: 17.10. 2011, 18:51
- Bydliště: U Mohelnice dál od Olomouce
- Kontaktovat uživatele:
Re: FILTR sítě 220V
Takže posuď nový pohled na filtr a dej sem hodnocení.
PS - nechceš se zaregistrovat, abych mohl poslat SZ ?
Díky
PS - nechceš se zaregistrovat, abych mohl poslat SZ ?

Díky
Re: FILTR sítě 220V
Tak tak, z toho snad už bude tazatel moudřejší.
Snad dá i věděti. Tobě patří 1* ! Uděluji pochvalu před zapnutým Mánesem !! ( to není vtip, dělal jsem teď na něm zvuk, jojo, ty retrodárky k Vánocům, ...
). Pěkný večer všem.


- Jirka84835751
- Moderátor
- Příspěvky: 986
- Registrován: 17.10. 2011, 18:51
- Bydliště: U Mohelnice dál od Olomouce
- Kontaktovat uživatele:
Re: FILTR sítě 220V

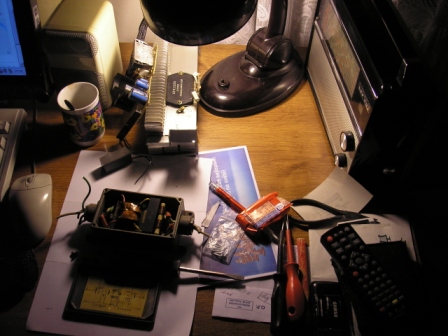

Já Tobě zase předhrajícím Country radio na SV z ČECH na VEFu 204 v OLmiku - abysem se ještě učil fotit digitálem na stole s dobovou lampičkou z bakelitu
