Tesla Dajána, poznámky z renovace

[Jardak]

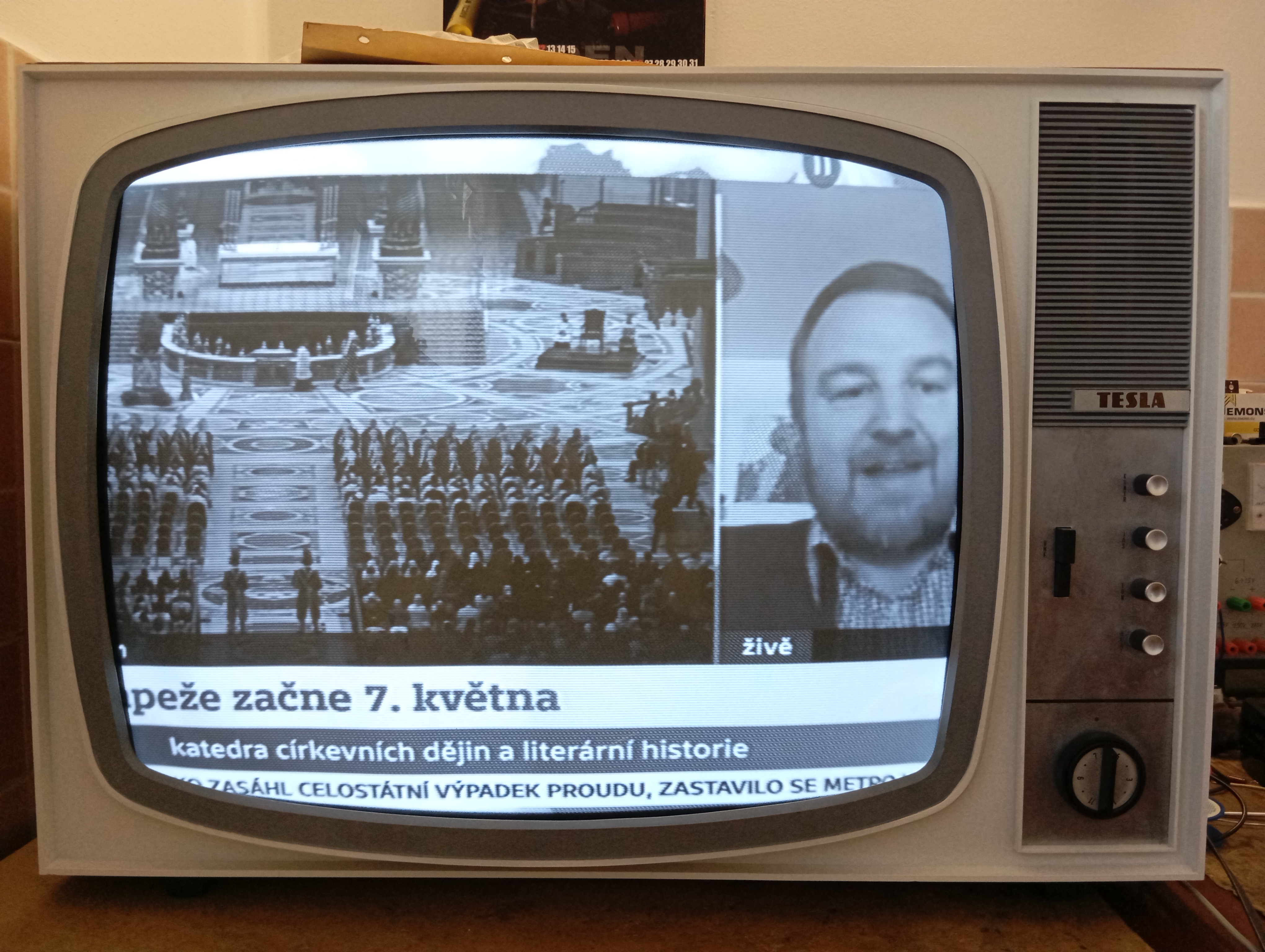

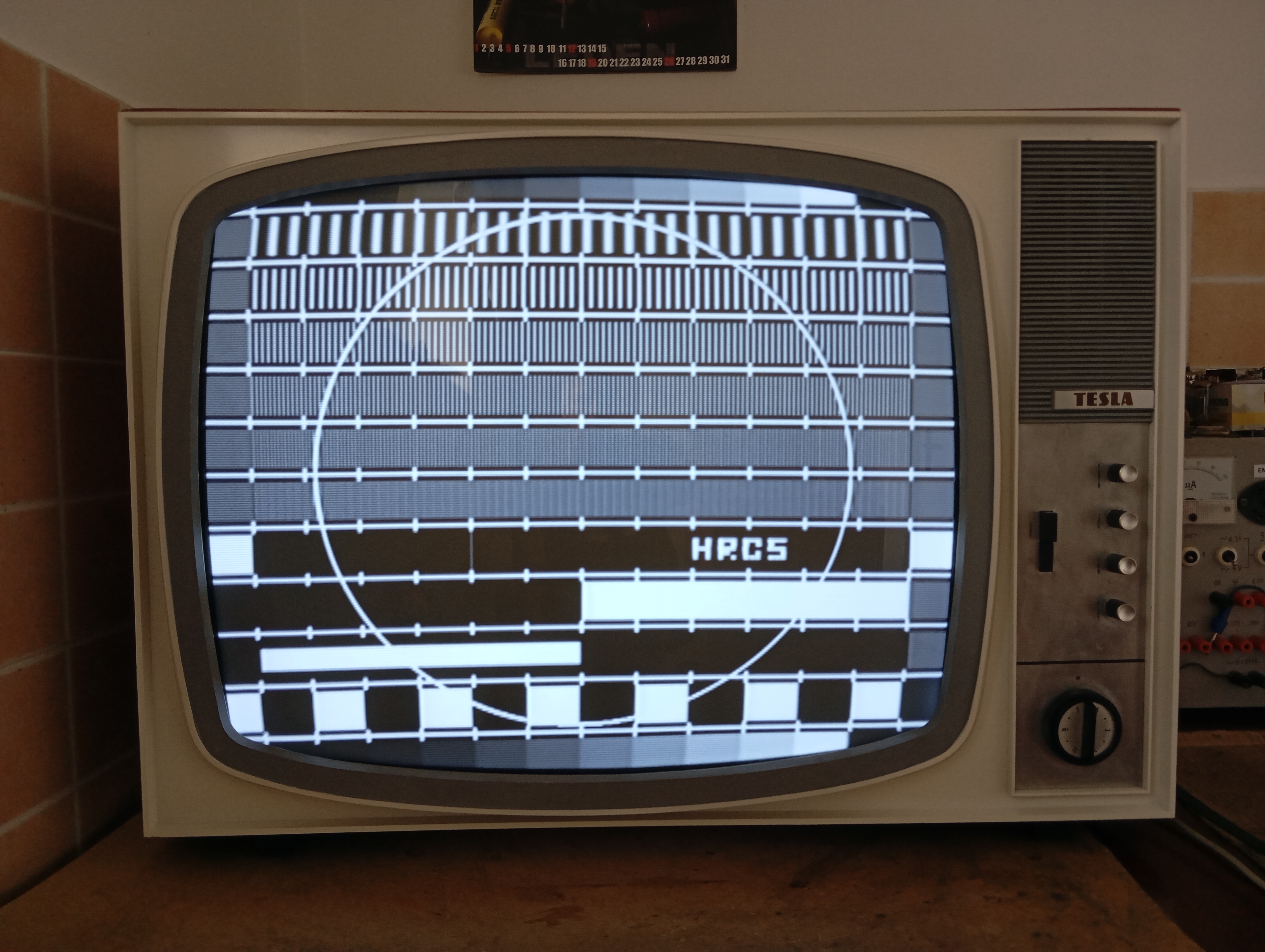

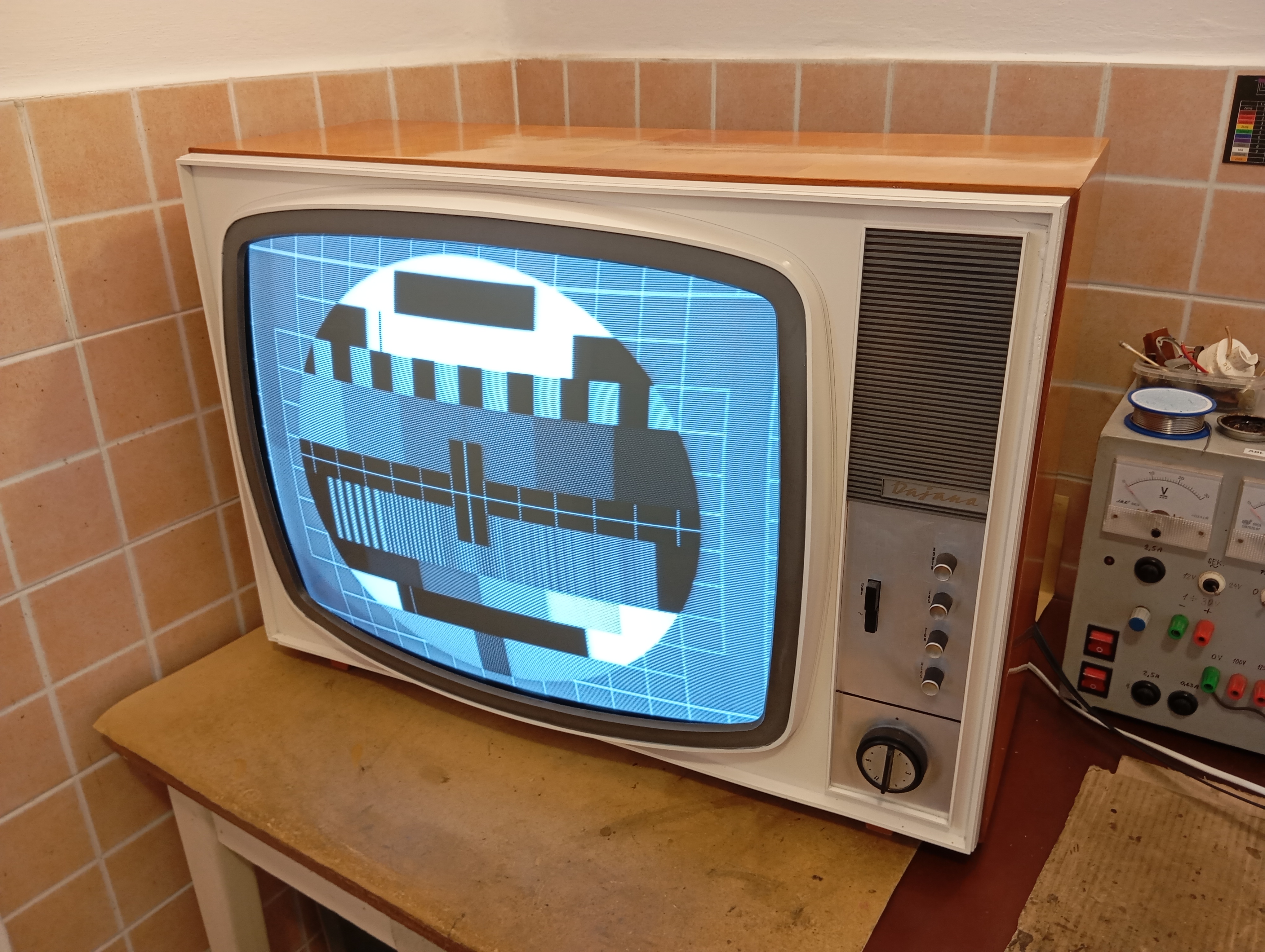

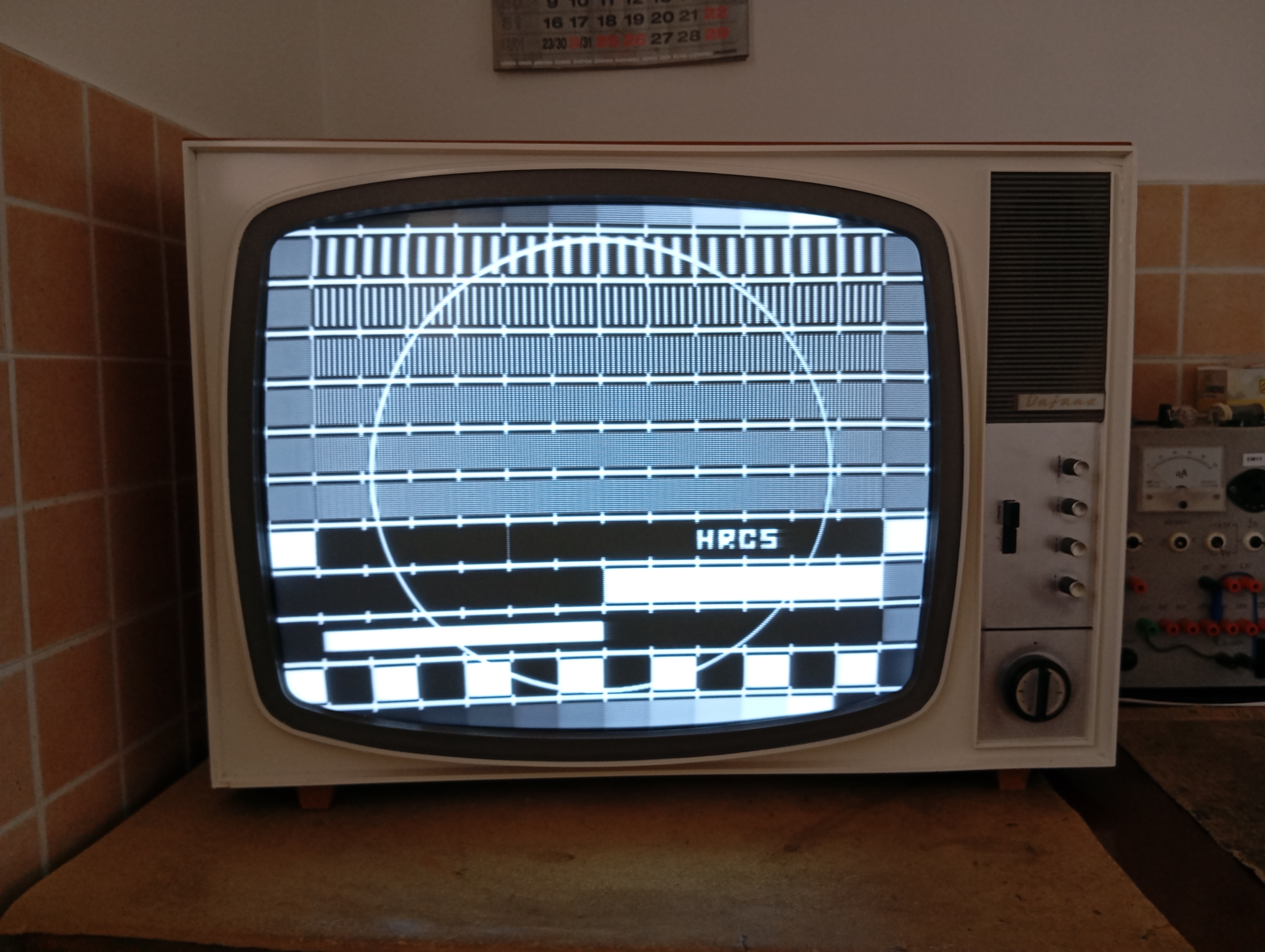

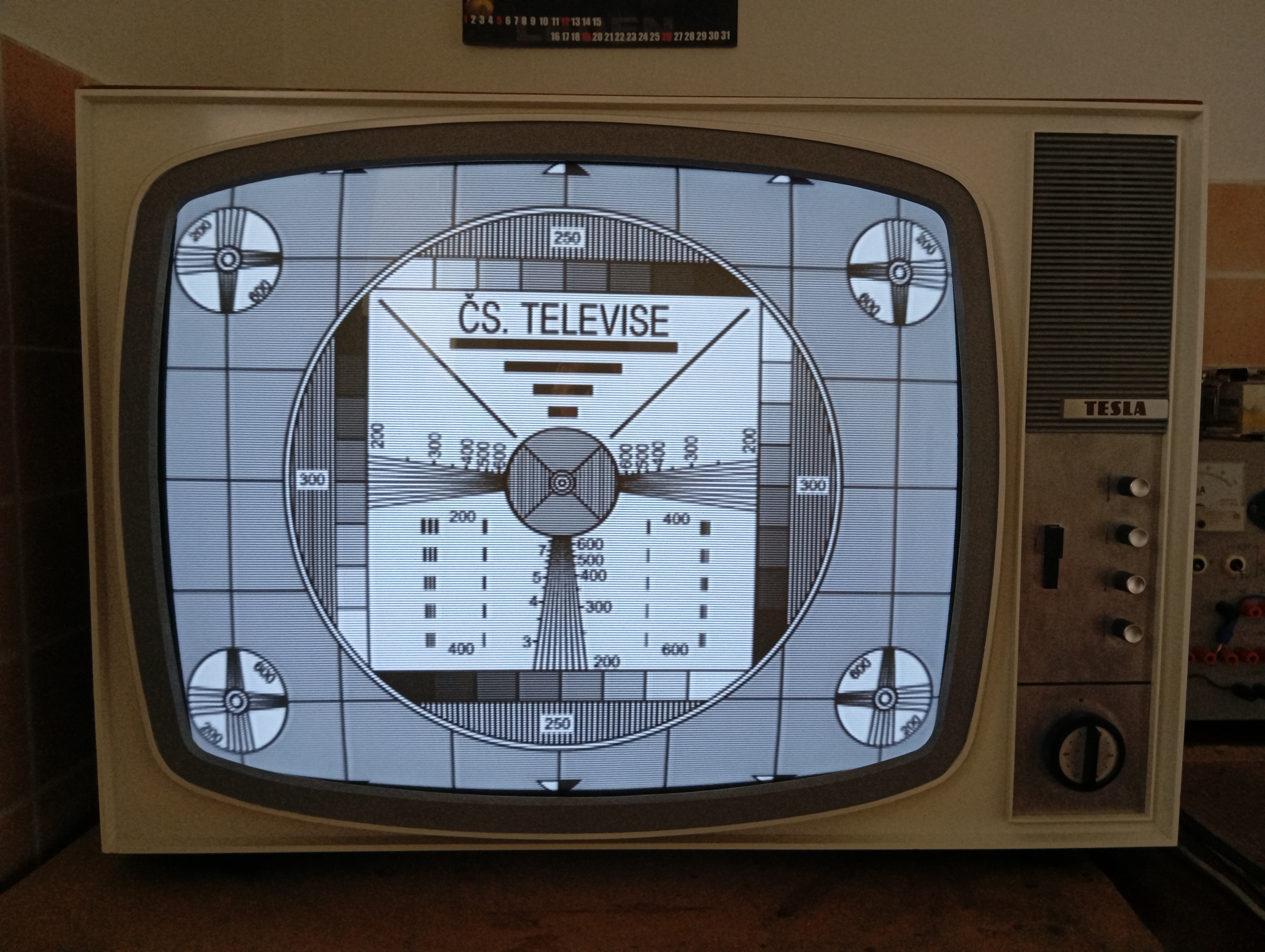

Zajímalo mě jak opravdu funguje všeobecné oblíbená Dajána, tak jsem jednu sehnal a zprovoznil. Je třeba uznat, že oproti předchozí řadě se zapojení povedlo vychytat a telka funguje velmi slušně. Kvalita obrazu je na úrovni Mimosy, čím ji ale předčí je to že má plny přenos ss složky obrazového signálu. Lilie má však kvalitu obrazu o něco lepší.

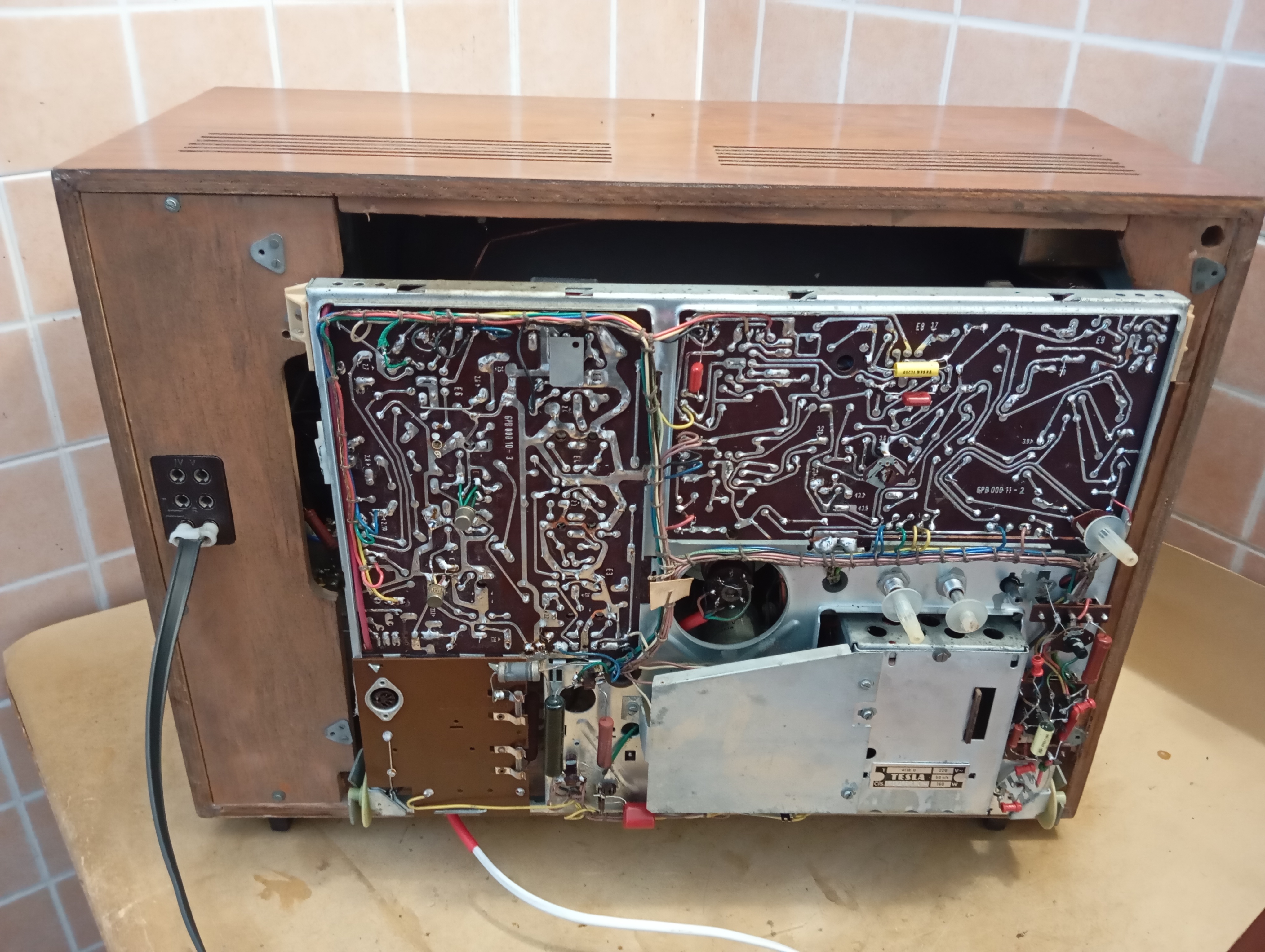

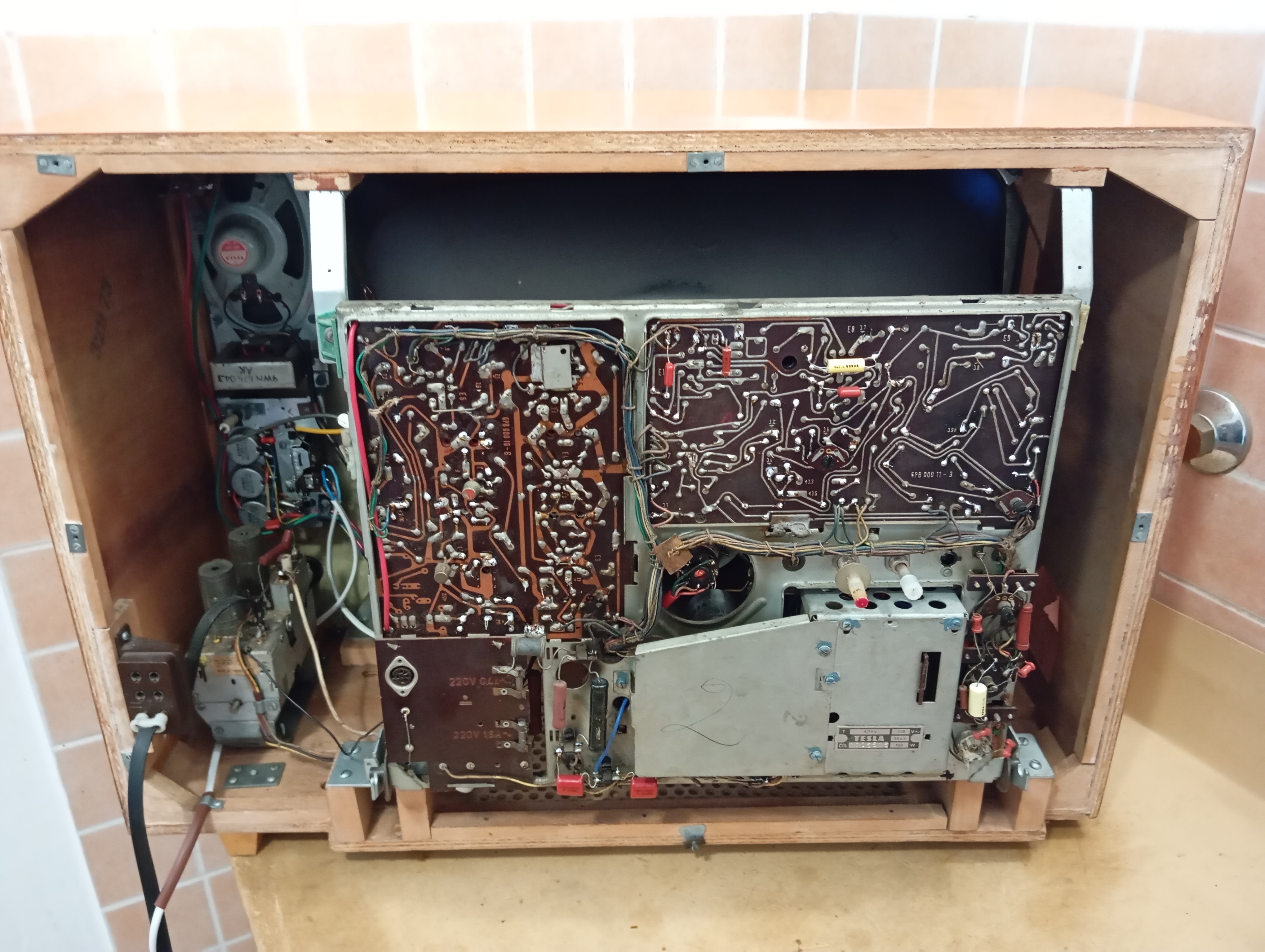

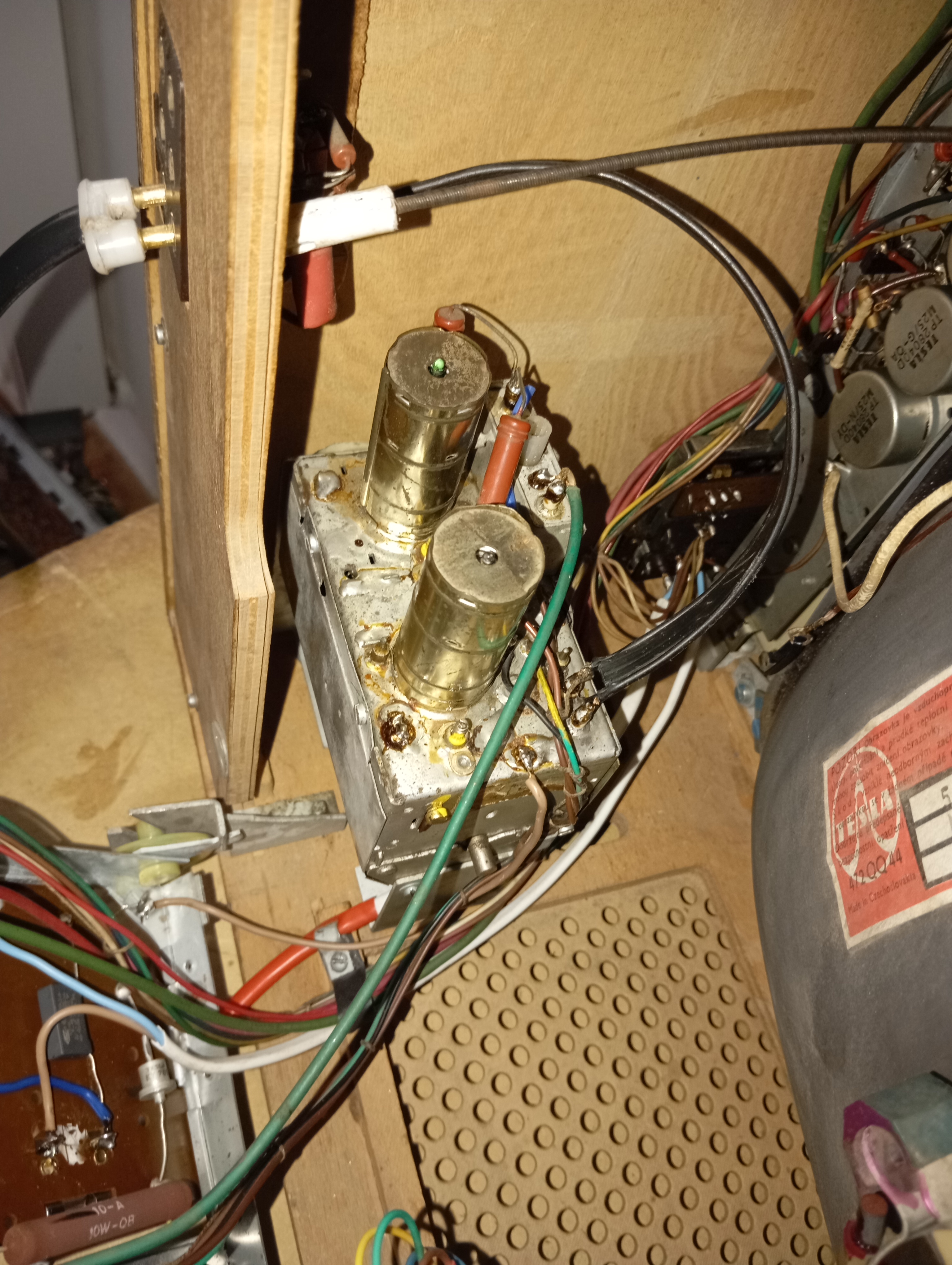

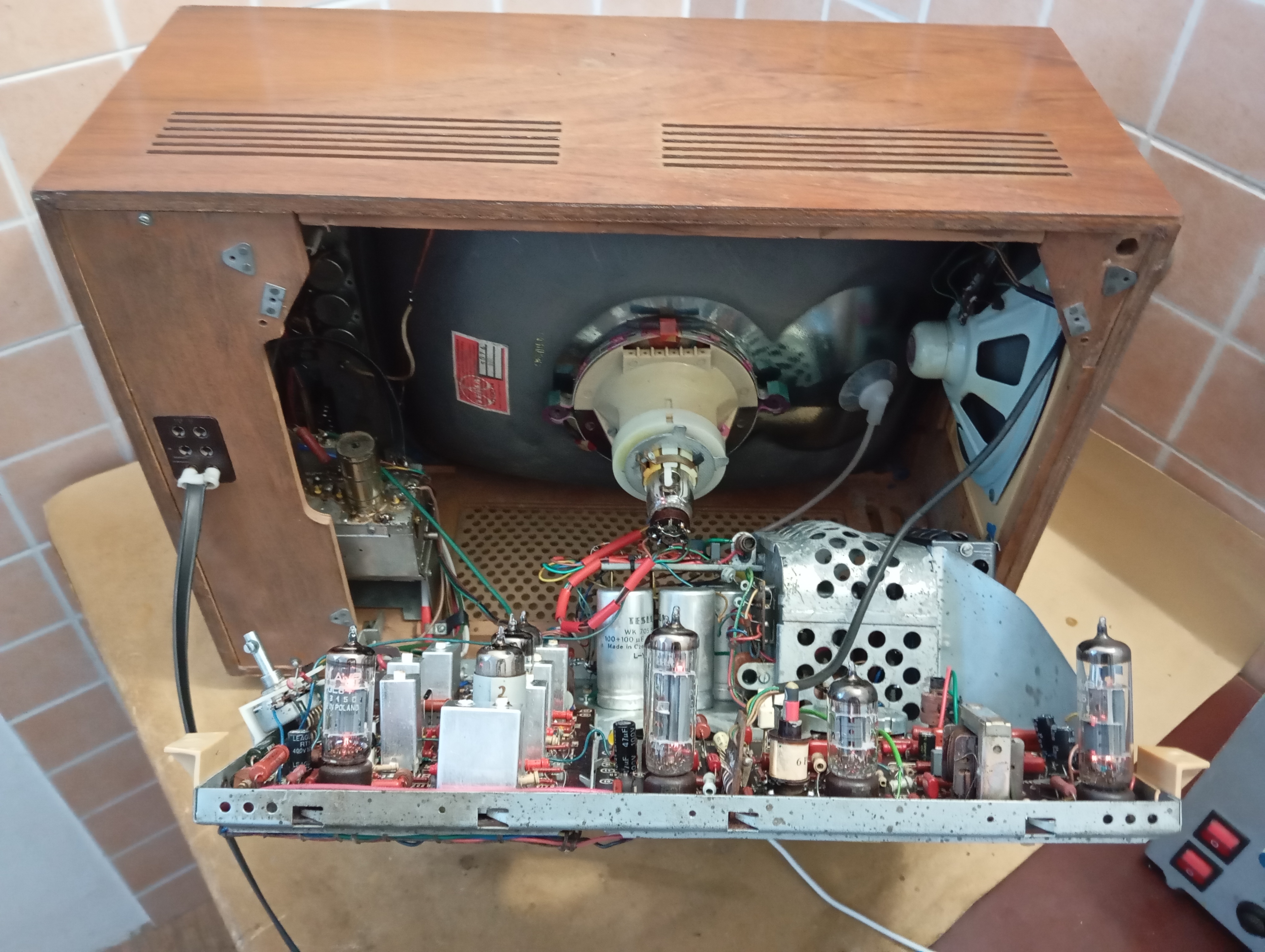

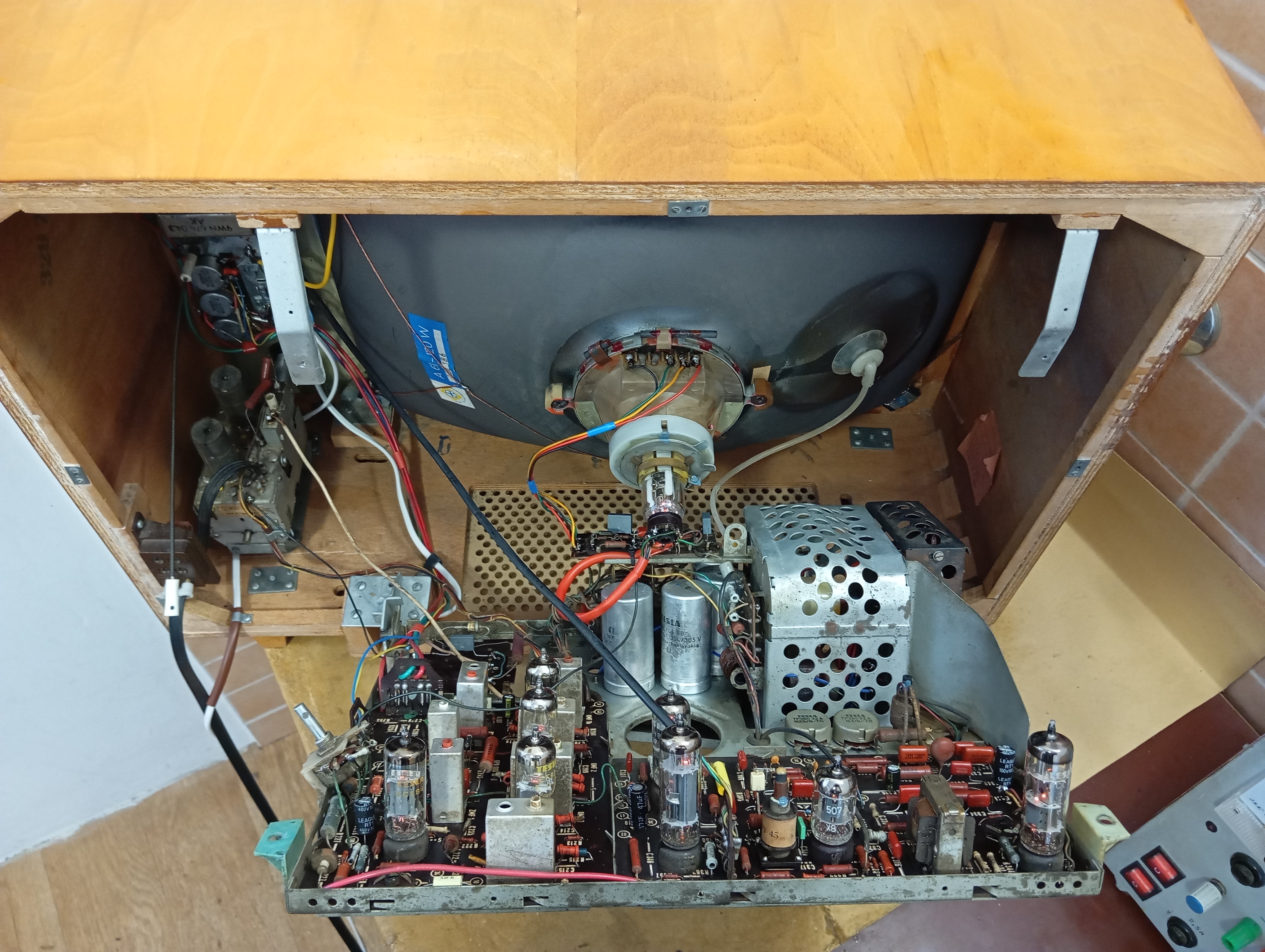

Teď něco ke konkrétní tv. Telka už patrně sloužila jako zdroj dílů, takže pár součástek chybělo, ale nic zásadního. Po odhovněni, doplnění chybějících částí jsem tv oživil. První problém bylo vn trafo. Zde už je novější trafo s označením 6PN35010 a vn cívka se klasicky přehřívala. Nahradil jsem ji nové navinutou cívkou. Trafo poskytuje vyšší VN, v mém případě 17 kV. Dále byla labilní řádková synchronizace. Bylo třeba nahradit selenovy diody ve fázovém detektoru a odpory R314 a R315. Diody jsem použil BAV21. Po výměně pracuje synchronizace velmi dobře.

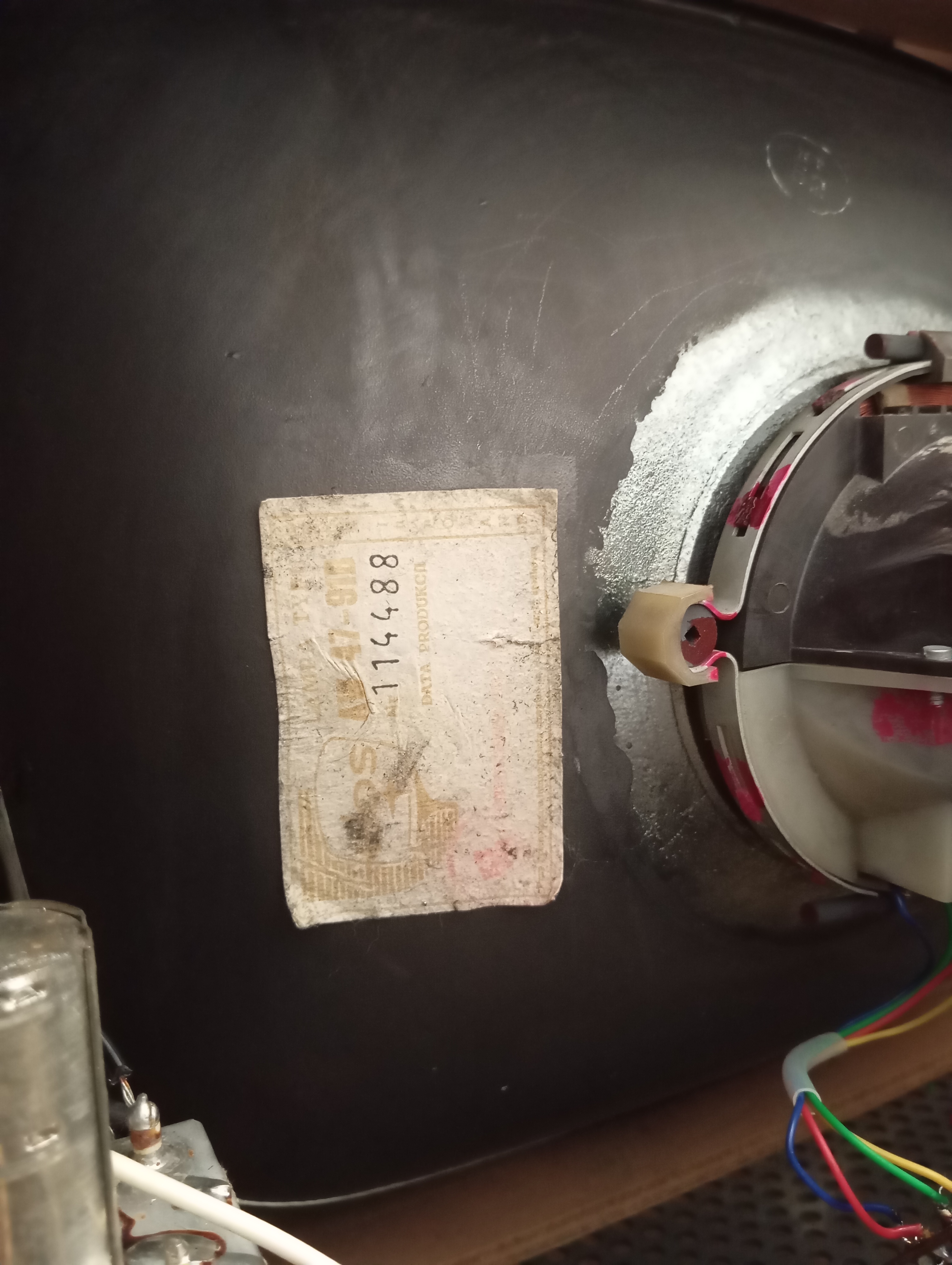

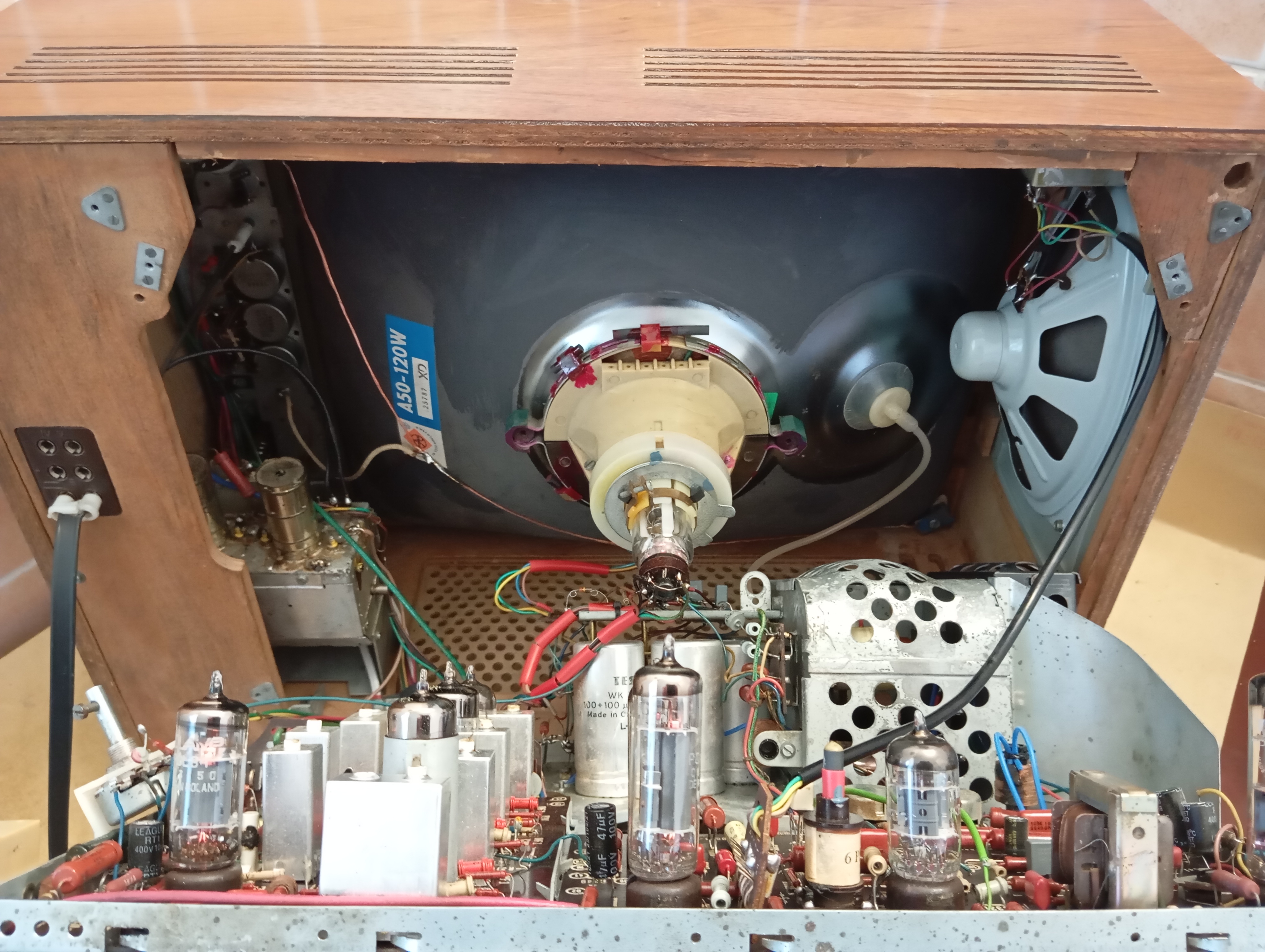

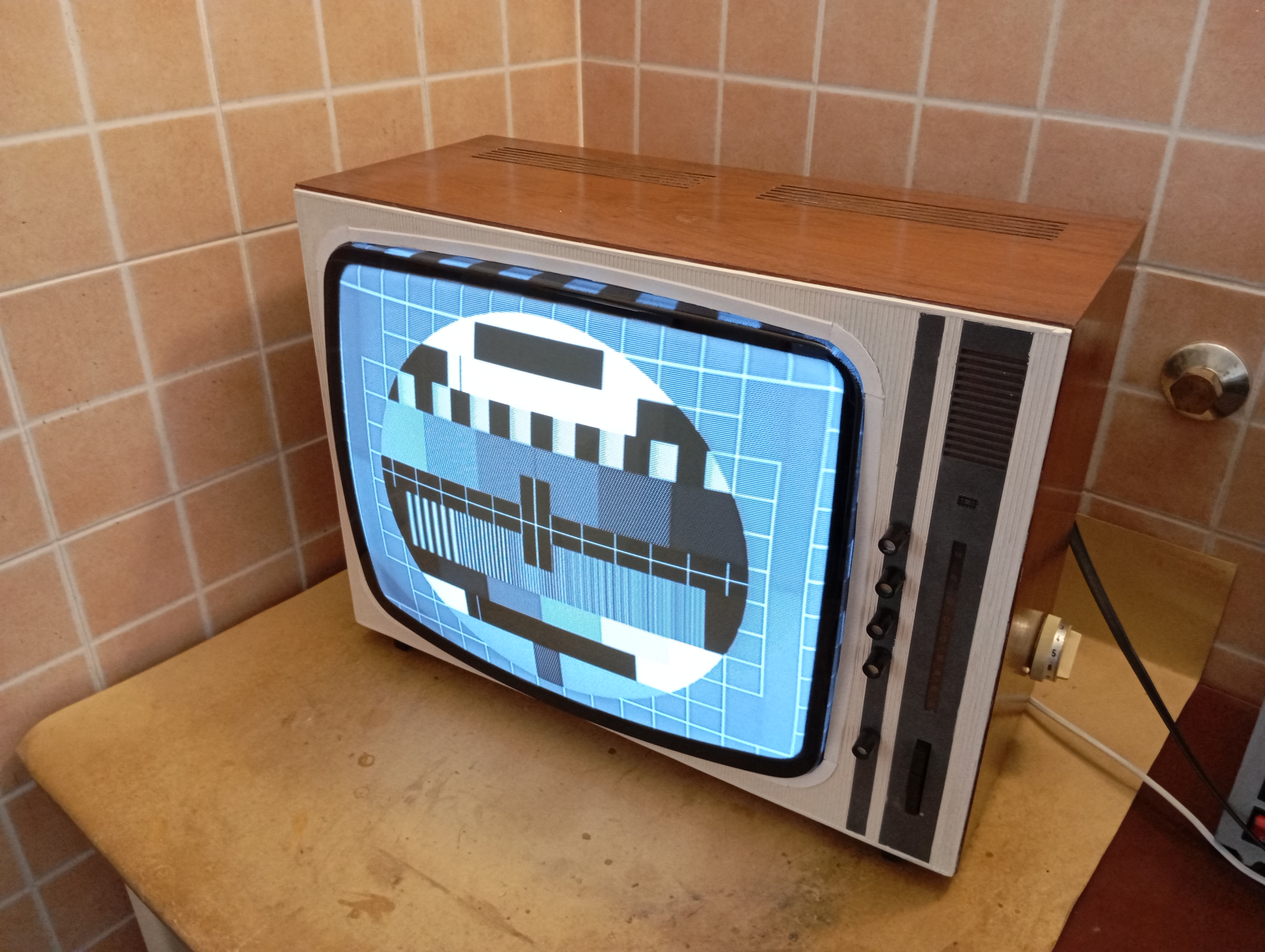

Trochu problém byl s obrazovkou. Měl jsem k dispozici dvě 59 a bohužel obě byly slabý. Zkusil jsem je zregenerovat, ale bez úspěchu. Jedna na regeneraci nereagovala. Druhá ano, ale v dobré kondici se udržela velmi krátce. Za dvě hodiny provozu byla tam kde před regeneraci. Nakonec jsem do Dajány dal obrazovku A61-120. Celkem pěkně se schová za masku, jen je nutno upravit upevňovací otvory. Maska byla hodně zažloutlá, tak jsem ji přelakoval.

[Jardak]

Dále jsem řešil problém se zvukem. Vadilo mi vrčení NF zesilovače při stažené hlasitosti a pak hlavně celkové špatnou kvalitu zvuku, včetně vrčení při titulcích.

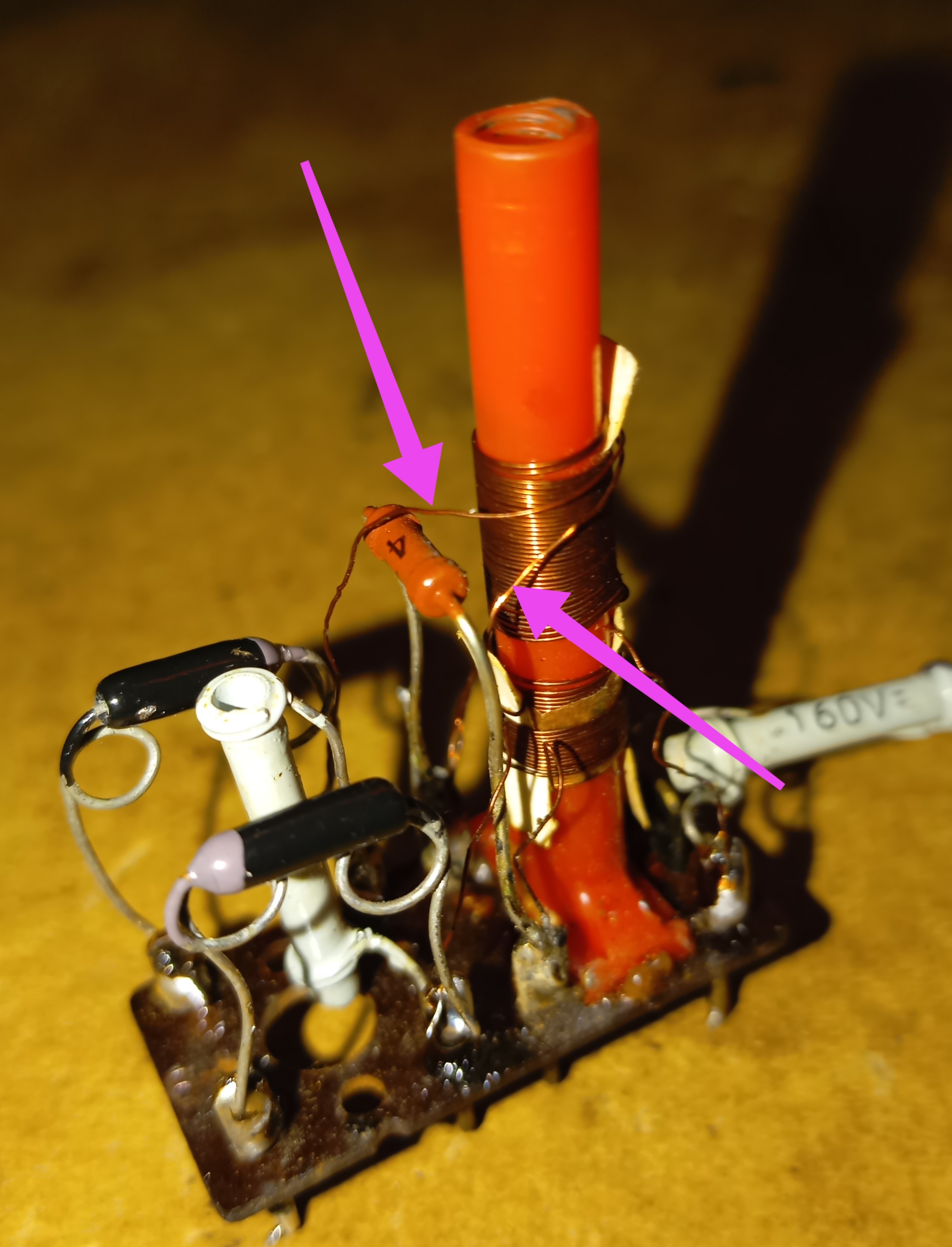

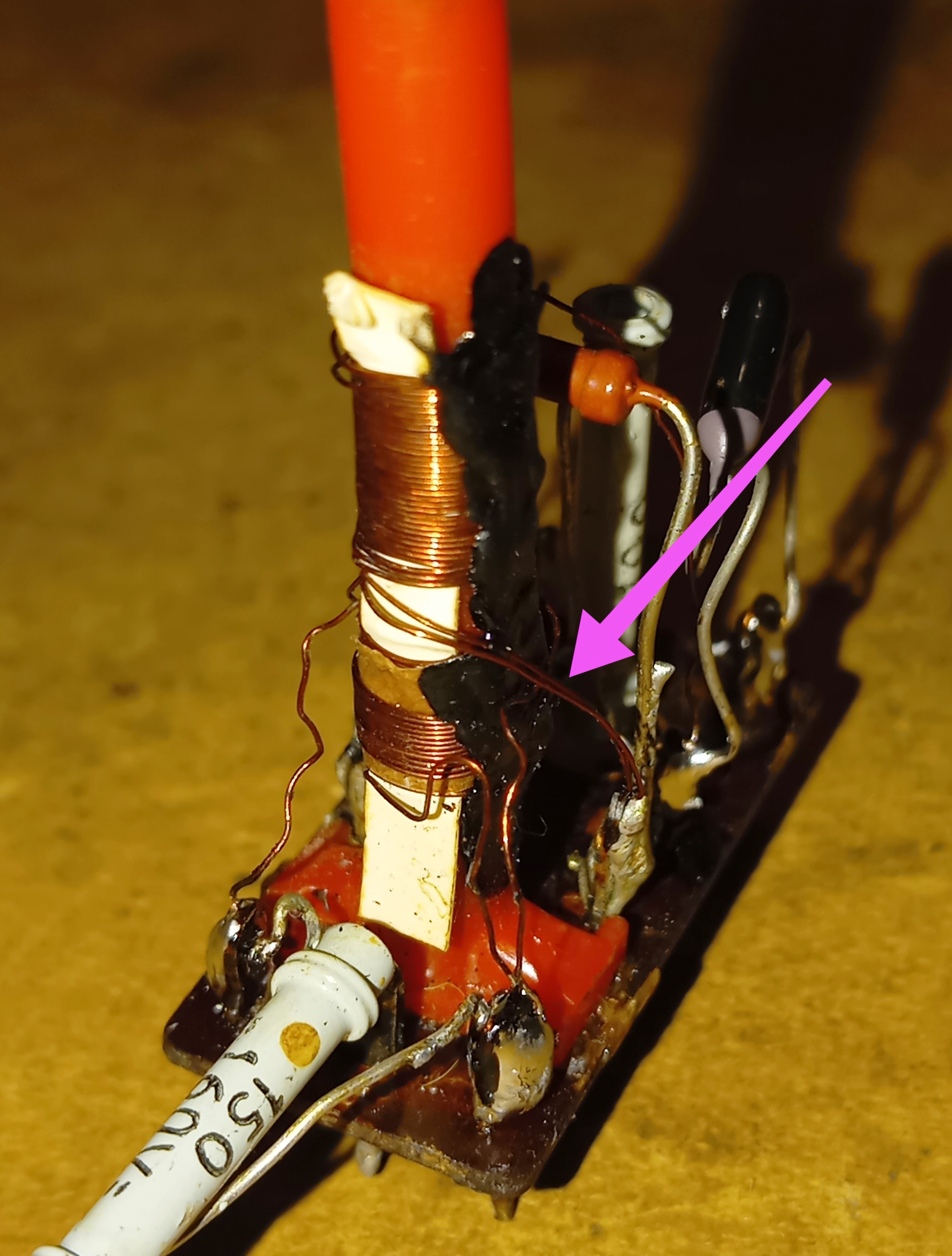

Byl problém sladit zvukovou mezifrekvenci, zejména vyvážit poměrový detektor. Nějaký zvuk byl pouze při kompromisním sladeni. Po delším bádání jsem objevil závadu v podobě chybně zapojené cívky poměrového detektoru. Sekundární vinutí se skládá ze dvou polovin které jsou vinuté současně. No všiml jsem si, že vinutí nejsou zapojeny do série - viz obrázky. Stačilo prohodit konce vinutí jedné poloviny cívky a začalo se to chovat ukázkově. Jde to krásné sladit, včetně vyvážení poměrového detektoru.

Ještě jsem musel nastavit jádro cívky odladovače nosné zvuku L206. Někdo se jim pokoušel kompenzovat stávající špatný zvuk, který byl na prd patrně od výroby celou dobu aktivního provozu. Nyní je zvuk bezvadný.

Co se týče vrčení NF zesilovače, tak spojení G1 pentody vrčení odstranilo, ale triody ne. Nakonec byl problém v rozpojené záporné zpětné vazby. Byl ko odpor R362. Po výměně se snížilo celkové zesílení a tím i vrceni a hlavně se velmi zlepšila kvalita přednesu

[Jardak]

Ještě něco k nechvalně známé PCL85. Při oživovani Mimos a Lilií jsem používal polskou PCL805 a v těchto tv fungovala bezvadně. Použil jsem ji i u této tv a k mému překvapení bylo nutno v průběhu ohřívání sahat na snímkovou synchronizaci. Osadil jsem teslackou PCL85 a problém ustal.

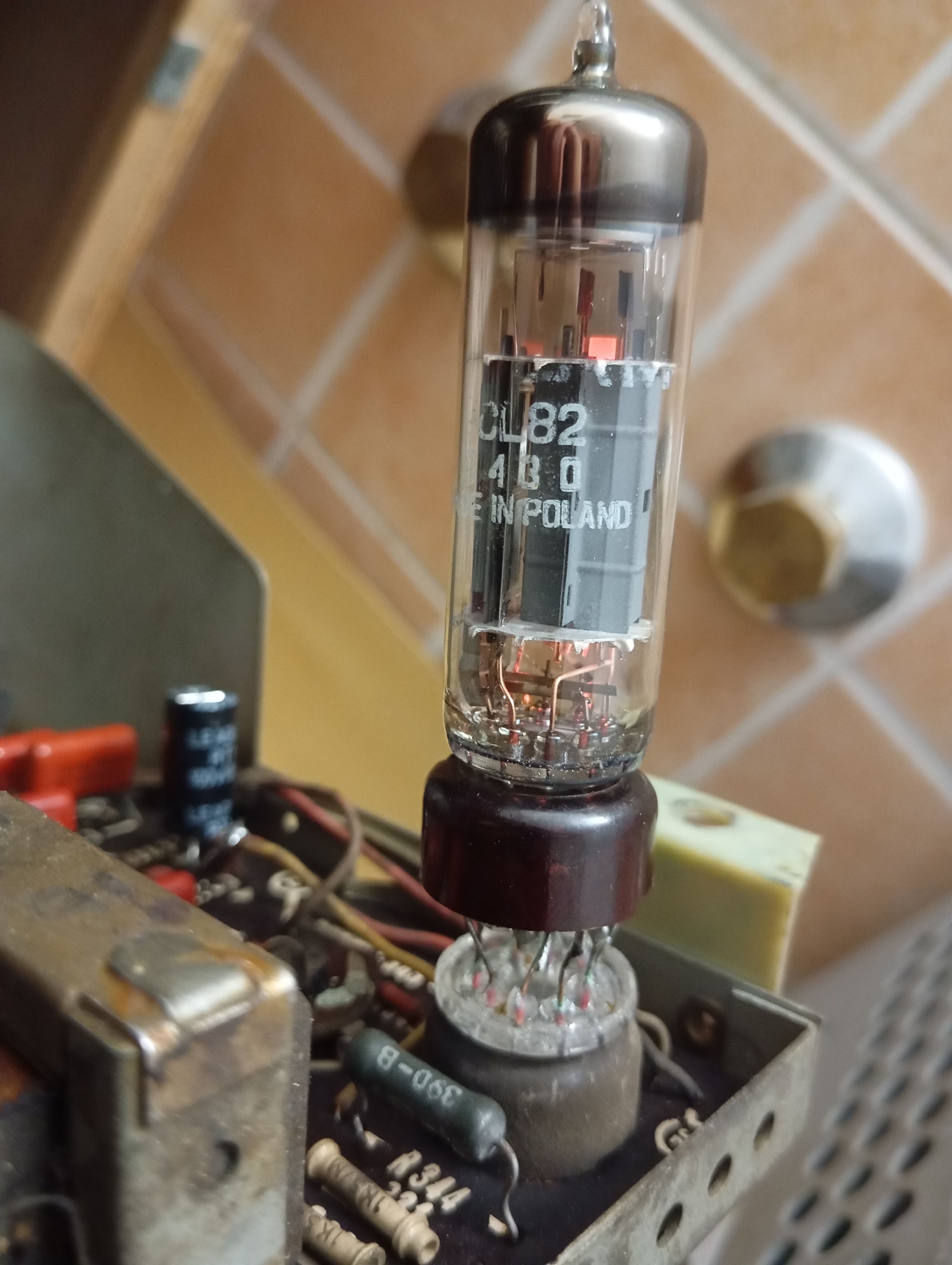

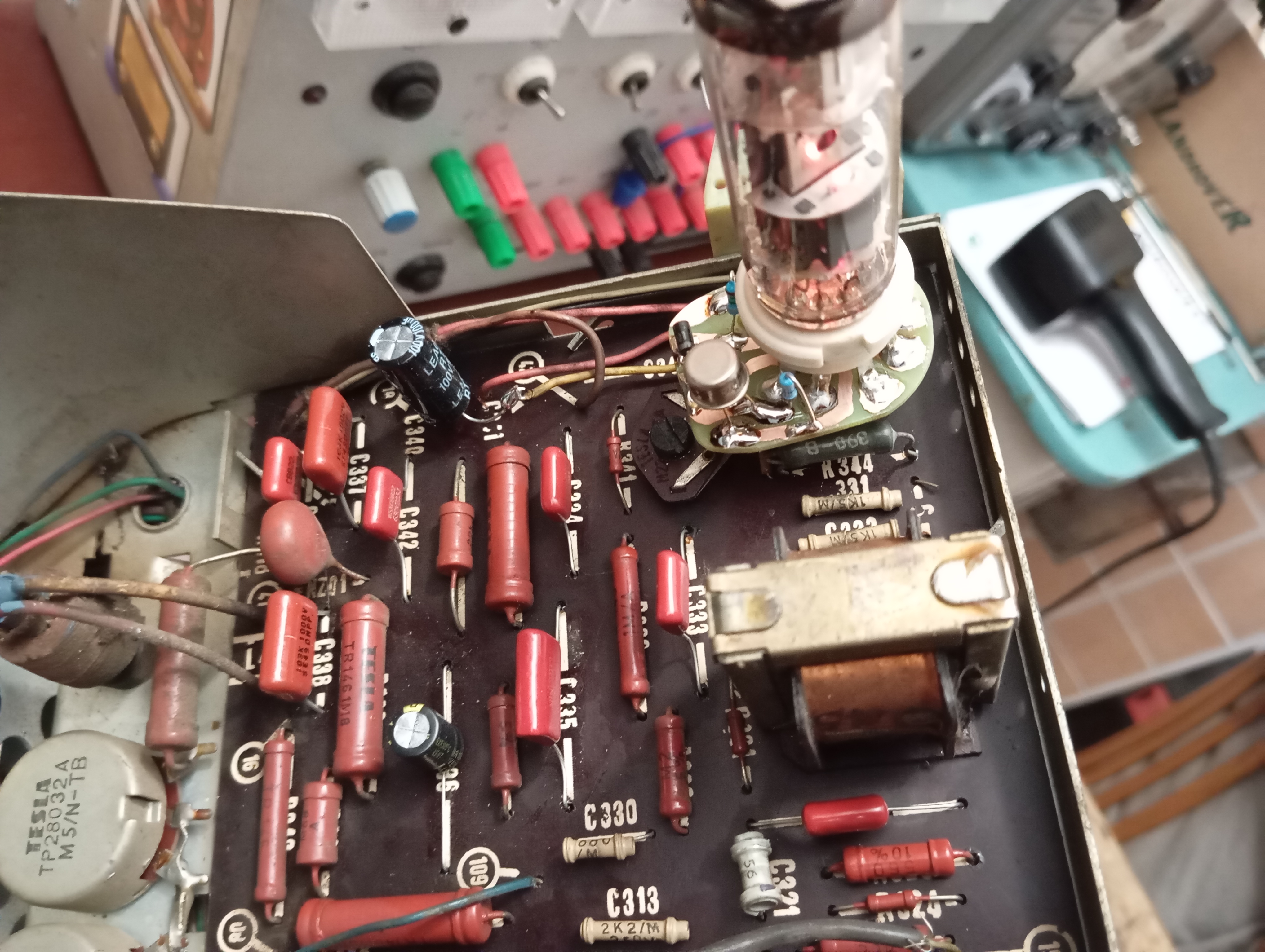

Nicméně mě zajímalo já fungují dobové opravy litaciho obrazu při nedostatku původních elektronek. Prvně jsem udělal mezipatici na PCL82. To funguje bezvadně, jen se musí trochu upravit linearita v horní části obrazu.

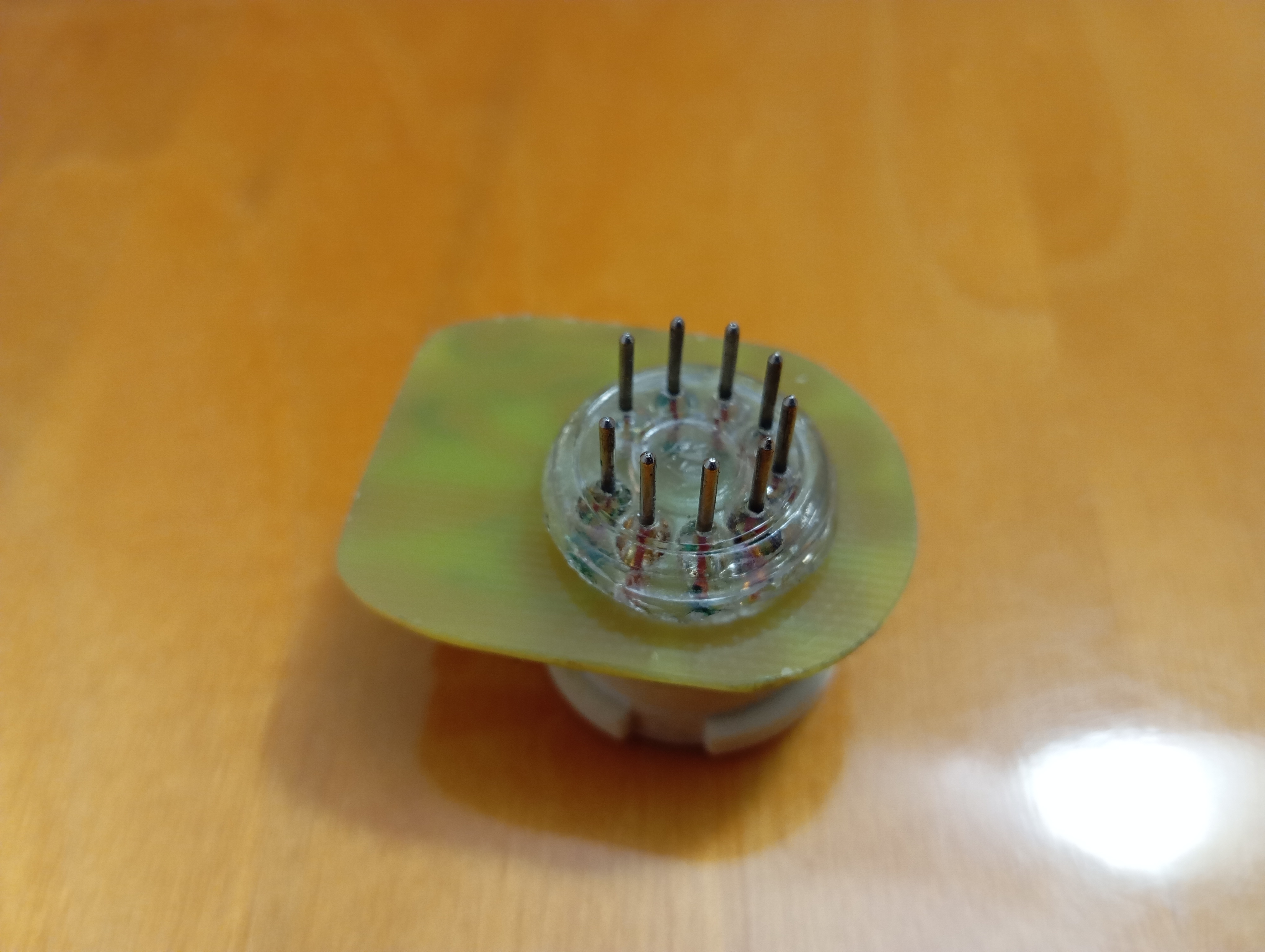

Dále mě zaujala zmínka o fabricke výrobě mezipatice, která nahradí triodu tranzistorem KF504 v Radiojournalu. Mezipatici jsem si vyrobil. Ani v tomto případě není nutný žádný zásah do televizoru, jen je potřeba upravit svislý rozměr. Funguje to též bezvadně.

V každém případě to znamená, že multivibratorový zapojení je na (ne)kvalitu elektronky daleko méně citlivé, než blokovací oscilátor.

Dále je vhodné kondenzátor C336 M1 nahradit elytem 1M/400V. Tento kondik filtruje napájecí napětí blokovacího oscilátoru a zvětšením jeho kapacity se odstraní ovlivňování vertikálu telegramem HDO.

[fitor]

První problém bylo vn trafo. Zde už je novější trafo s označením 6PN35010 a vn cívka se klasicky přehřívala. Nahradil jsem ji nové navinutou cívkou. Trafo poskytuje vyšší VN, v mém případě 17 kV.

VN trafo si vinete sám?

[Jardak]

Ne ne, nechal jsem si ty vn cívky navinout v Blatné u p. Pance. Pokud ji také potřebujete, tak kód výrobku je TENI 54129003. Jen je potřeba poslat kostřičky bez vinutí. Cena je okolo pětistovky za kus. Teď zrovna tam mám další zakázku. Ty cívky skvěle fungují i v polských vn trafech co jsou v Liliich kde je urychlovací napětí obrazovky 18 kV. Původní jsou stejně problematické jako ty teslacké.

Jinak navinou asi cokoli, mě třeba dělali primární cívky do vn trafa na Astru a Narcise. Moc se jim do toho nechtělo, protože ty civky jsou vinuty přímo na feritovém jádře, ale nakonec je udělali a fungují perfektně. Jen to trochu trvalo.
