Ok obraz je na svojom mieste zasinchronyzovaný stabilný . Na potenciometer rozmer zvisle reaguje , ale v nedostatočnej miere. Mám podozrenie na slabú 6l31, v audiu chýba tak som to nevedel otestovať, prehladal som všetky elektrónky ani náhradu som nenašiel 6l90, 6aq5.Keď prizmurime oko nad 6l31, čo má môže ešte držať , veď je tam pár súčiastok na rozmer zvisle.Všimol som si že potenciometer linearizáciou zvisle je bez reakcie. Vďaka za každý nápad

[Jardak]

Kondice 6L31 se dá snadno zjistit změřením napětí na její katodě. Má tam být 23V, ale vzhledem k vyššímu síťovýmu napětí tam bývá okolo 28V.

Vadný kondenzátor C87 kterej blokuje katodový odpor způsobí stažení spodní části obrazu. Pokud ale nereaguje regulace linearity, tak je přerušený buď potenciometr, nebo odpor R85, případně nějaký spoj mezi nimi. Regulace linearity v podstatě částečně ruší zápornou zpětnou vazbu a když je její obvod přerušen, zpětná vazba působí naplno a proto je výška malá.

Je ale vhodný změřit všechny odpory, protože zejména ty s vyšší hodnotou bývají dost ujetý.

[heres]

Vďaka za odozvu, na tv privádzam signál priamo z video výstupu VHS . Mám konventor ale na 4 kanál , pri 4002 je vstupná jednotka uspôsobená na príjem 1 alebo 2 kanálu?
Tak to idem zkontrolovať a dám spätne info.
Inak neviem či to tu môžem zverejniť ale mám natočené video o prácach na tv dám to do ďalšieho príspevku nech to admin vyhodí keď sa to nehodí .

[heres]

https://youtube.com/channel/UCCJoa_LD4eVVtKMd7WoqOlQ

[heres]

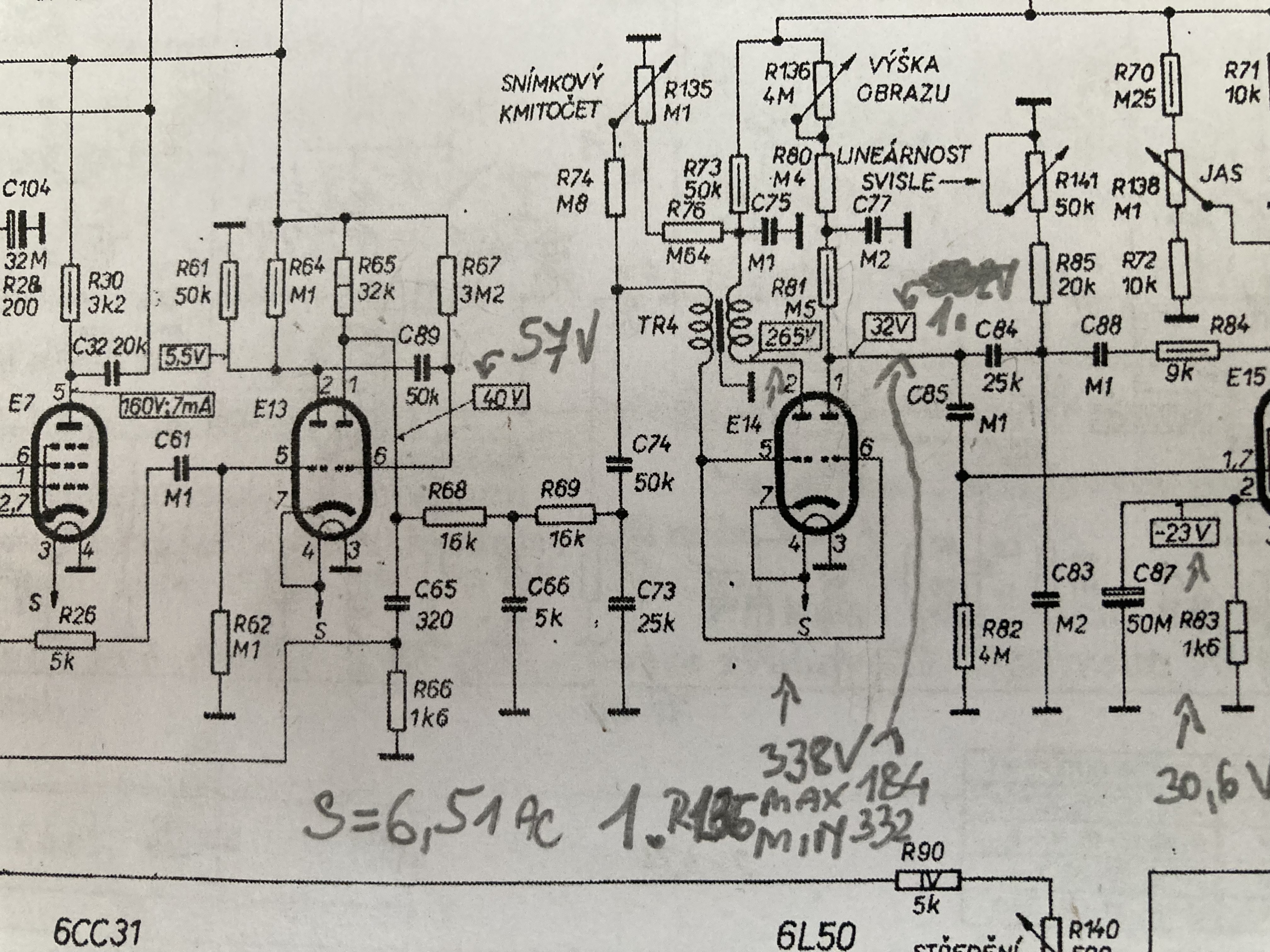

6l31 má na pine 2 30,6 V c87 je v poriadku. Čo sa tíka linearity potenciometer a r85 je v poriadku, premeraný celý okruh odpor v závislosti od natočenia potenciometra reaguje kondenzátory v okruhu menené . Z napätí mi podľa schémi nesedí pin 1 6cc31 podľa schémi 32V namerané v závislosti od potenciometra r136 184-332V . Obraz v zvislom smere zúžený . Prikladám namerané napätia .

[Jardak]

Ty napětí uvedené ve schematu je potřeba brát s rezervou. Jednak je větší napětí v síti a také použitý multimetr bude mít vnitřní odpor jiný než ten kterým to měřili kdysi. U mé 4001 upravené na větší obrazovku při normálně nastavené výšce obrazu tam je 70V. V regulaci svislého rozměru je jinak dost velká rezerva.

4002A je na první kanál, 4002A-c je na druhý kanál.

6L31 je podle napětí na katodě OK. A elektronku 6CC31 jsi zkoušel měnit? Pravá polovina funguje jako vybíjecí upravující tvar impulzu. Podle velkého napětí co jsi naměřil se zdá, že je slabá. Je ale vhodný, jak jsem psal výše, prověřit všechny odpory. Není jich moc a vzhledem k tomu, že jdou snadno jedním koncem odpájet to není problém.
Dost často se narazí na nesprávnou hodnotu, protože při dávné opravě nebyl správný k dispozici, případně se jinou hodnotou kompenzoval nějaký problém. Taky prověř vodiče u těch potenciometrů, stane se, že se nějaký ulomí, protože budící elektronka řádkovýho rozkladu co je u nich je špatně přístupná a při její výměně se postupuje pouze pohmatu.

V každým případě platí, že když všechny odpory a kondenzátory mají správnou hodnotu a zapojení odpovídá schematu jsou oba rozklady velmi stabilní a spolehlivě fungující. Jednotlivý součástky nejsou příliš zatížený.

PS: přelít jsem ty videa a koukám, že to mělo (má) kanálový volič. Patrně to znamená, že vysokofrekvenční část je přeladěná a je upravený obvod regulace kontrastu. A ten přepínač ve zvukový části patrně umožňoval přepnutí zvuku do normy CCIR. Jinak jsem zvědav až to dáš celý do chodu jestli budeš mít stejnej problém s diskriminátorem jak jsem řešil já u všech tří telek - viz tohle vlákno.

[heres]

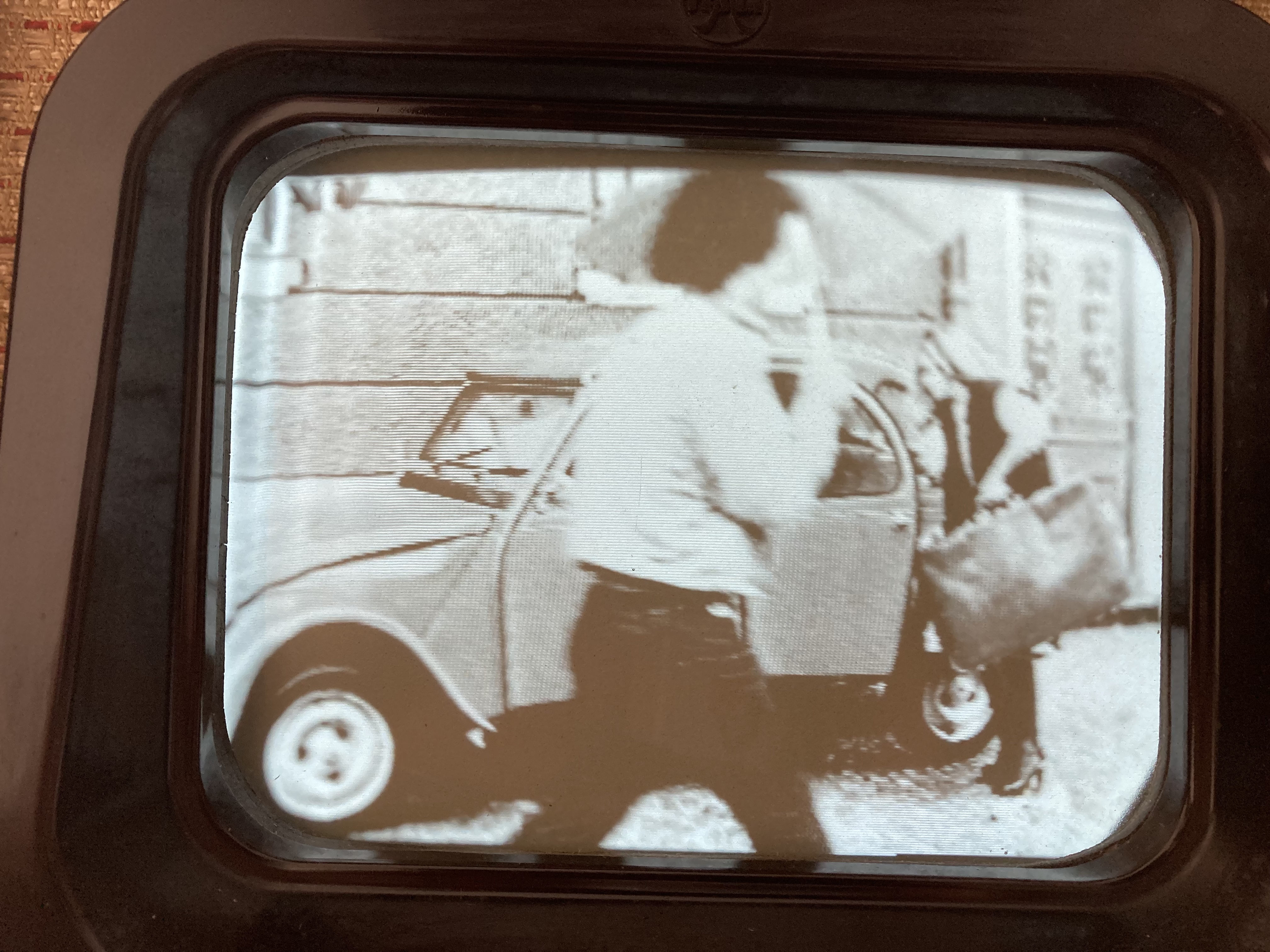

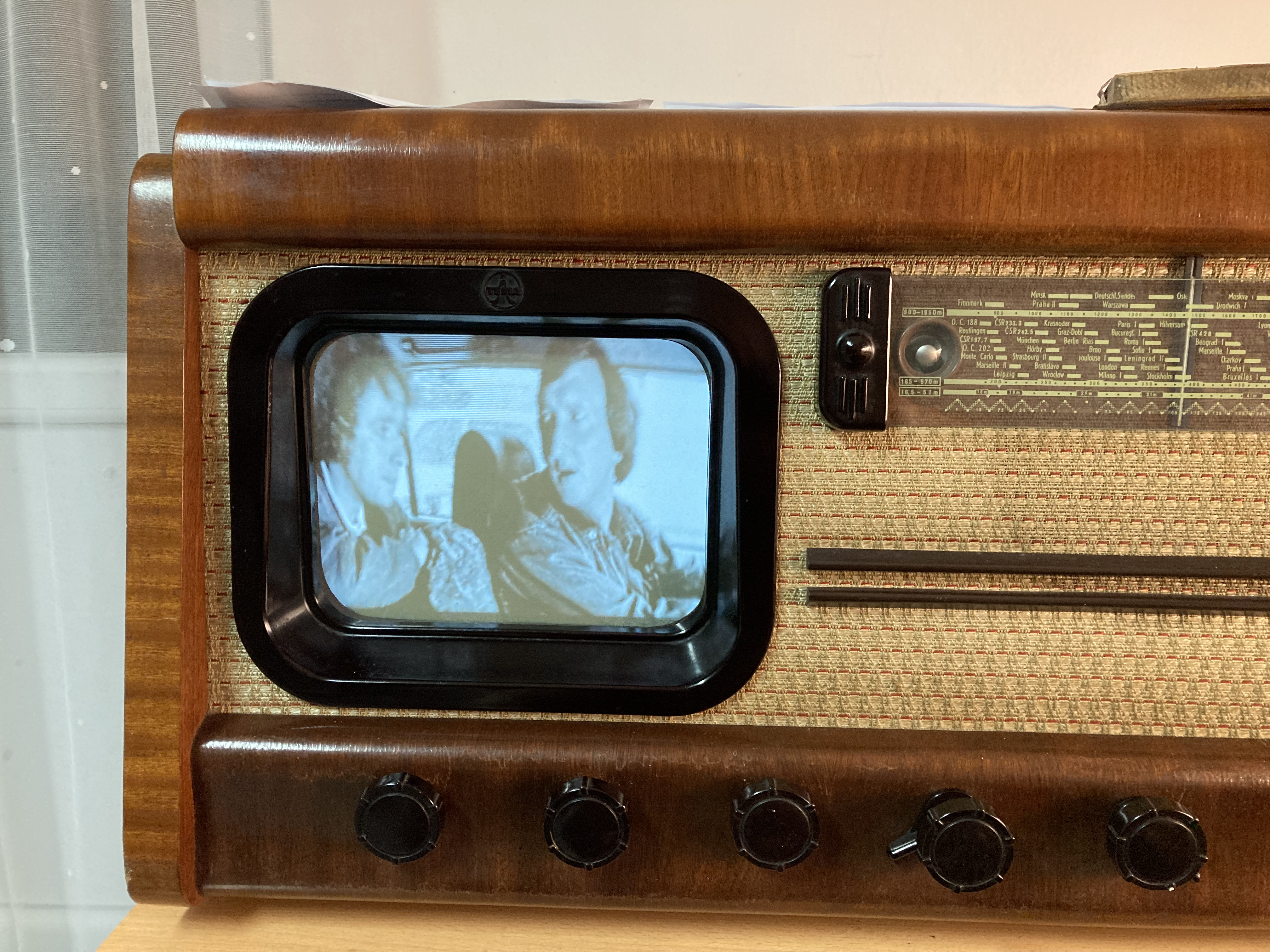

Takže aktuálny stav. Nový kondenzátor C84 mal kapacitu 12 pF namiesto 25 nF. Po výmene kondenzátora ,6cc31 pin 1. 76V zvislý rozmer bez problémov z rezervou. Na pravej strane vidím pruhy od hora na dol, nie je to nič hrozné .Bacha na čínske kondiky , vždy premerať.

[Jardak]

Dneska hold se člověk nemůže spolehnout na nic.
Ty pruhy (zákmity) má odstraňovat kondenzátor C86 co je připojenej k polovině vodorovných cívek. Je umístěnej na liště u vychylovaček. Buď je vadnej nebo má nevhodnou kapacitu. U té druhé TV co jsem dělal pomohlo zvětšit kapacitu na 100 pF.

Jak jsi to vyřešil s VF dílem? Máš tam stále kanálový volič?

[heres]

V prvom rade sa chcem poďakovať JARDAKOVI za pomoc pri oživovaní prijímača .
Tuner a VF som na teraz vylúčil , musí prísť modulátor.

[Jardak]

Není zač.
Signál tedy pouštíš přímo na vstup videozesilovače.

Co vím z literatury, tak existovaly tři typy úprav na kanálový volič.

Jedna spočívala v tom, že s VF dílem se nedělalo nic, jen regulace kontrastu děličem signálu se předělala na regulaci předpětí první elektronky VF dílu a vstupní elektronky kanálovýho voliče. V kanálovým voliči se upravilo výstupní MF trafo a cívky oscilátoru se upravily tak aby rozdílový kmitočet odpovídal 1 kanálu.

Další možnost byla převinout cívky ve VF díle bez zásahu do kanálovýho voliče a již zmíněná úprava regulace kontrastu. a samozřejmě následné sladění.

Třetí možnost kde vedle úpravy kontrastu stačilo vyměnit původní železový jádra cívek za jádra feritová z regulace linearity z Mánesa. Tím indukčnost cívek zvedla na žádanou hodnotu bez úpravy vinutí. A samozřejmě sladění.

Jakou úpravu VF dílu tam máš ty?
Na jednom z těch videí jsem si všiml, že tam chybějí cívky odladovače zvukové nosné. Také ty slídové blokovací kondíky, je potřeba všechny vyměnit za keramické s o něco větší hodnotou. To doporučuje už literatura ze 60tých let. Tyto kondíky trpí náhodným přerušováním vnitřních zalisovaných spojů.
