Mikrofona MK479

Příspěvek od houmr » 14.02. 2021, 13:23

Mým dalším přírůstkem je toto rádio. Štítek s typem je sice sloupnutý, ale dle osazení jsem usoudil, že se jedná o typ MK479. Schema jsem si stáhnul z old-radio, zatím jsem ho moc nezkoumal, ale už na první pohled mi tam nesedí zapojení žárovek - mám tam tři páry, které se rozsvěcí podle zvoleného vlnového rozsahu.
Ač je můj kus zachovalý a celkem kompletní, schází mu výstupní trafo, které budu muset z něčeho vyndat. Ve schematu sice nejsou uvedená napětí, ale dle katalogového listu má EL12 jmenovité Ua 425V, maximální proud 42mA. Jako dárce orgánů tu mám jen rádia z pozdější doby, které mají anodové napětí cca poloviční. Soudím správně, že jsou pro EL12 bez převinutí nepoužitelná?
Milan155
Příspěvky: 301
Registrován: 05.01. 2014, 05:53
Bydliště: severovýchodní Vysočina

Re: Mikrofona MK479

Příspěvek od Milan155 » 14.02. 2021, 16:34

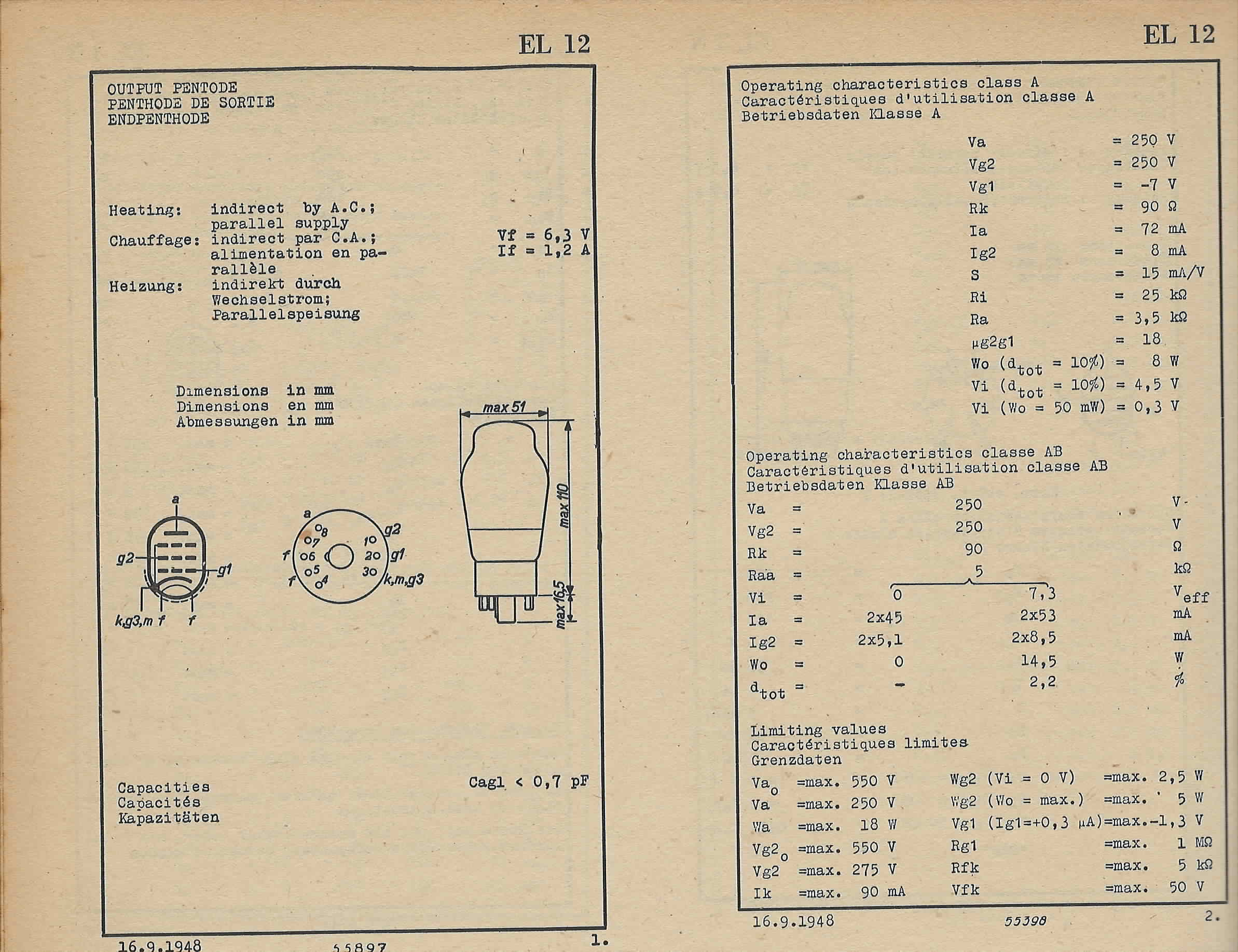

Asi je více druhů EL12 , já našel toto viz obrázek . Pokud poteče Ia kolem těch 70 mA, bude u jiného výstupáku
(třeba EBL ,6L31 ap) problém se sycením a průměrem drátu na primáru , nejspíš dlouho nevydrží .
Přílohy
jirka5
Příspěvky: 105
Registrován: 30.06. 2013, 20:41
Bydliště: Very Stupid District (hned vedle okresu Postřižiny)

Re: Mikrofona MK479

Příspěvek od jirka5 » 14.02. 2021, 20:09

V první řadě vytáhni usměrňovačku a změř, kolik dávají ty půlky anodového vinutí naprázdno. Tím zjistíš, jestli je třeba znepokojovat se nějakým vysokým anodovým napětím 425 V. Předpokládám, že to napětí bude podstatně nižší, to rádio podle obrázku vůbec nevypadá, že by bylo schopno pozřít např. 15 W nf výkonu.
houmr
Příspěvky: 125
Registrován: 13.07. 2017, 21:04

Re: Mikrofona MK479

Příspěvek od houmr » 15.02. 2021, 06:04

Koukal jsem do kapesního katalogu elektronek tam je sice jen "EL12 spec."", u které je těch 425V. Změřím to anodové napětí, ale nejdříve budu muset vyměnit kondenzátory ve filtraci.
Martin 1374
Příspěvky: 33
Registrován: 31.01. 2020, 10:08

Re: Mikrofona MK479

Příspěvek od Martin 1374 » 15.02. 2021, 08:26

EL12 spec. ti tam nepůjde, je jinak zapojená. Má čepičku, což normální EL12 nemá. Nebál bych se, že ji neseženeš, v moc typech se nepoužívala. Kdyžtak jich doma mám několik navíc.
Uživatelský avatar
Vratislav-OK1ZAF
Příspěvky: 118
Registrován: 02.03. 2015, 13:24

Re: Mikrofona MK479

Příspěvek od Vratislav-OK1ZAF » 15.02. 2021, 09:43

EL12spec je skutečně speciálně navržená elektronka pro dvojčinné výkonové zesilovače s vysokým anodovým napětím. I její systém uvnitř je konstrukčně velice odlišný od standardní EL12.
Elektricky i konstrukčně je EL12 totožná s EL6. Tam žádné extrémy nečekej.
Má zkušenost je taková, že například výstupák z Athose (UBL21) plně a dlouhodobě vyhoví i pro EL6/EL12.
Tož asi tak
houmr
Příspěvky: 125
Registrován: 13.07. 2017, 21:04

Re: Mikrofona MK479

Příspěvek od houmr » 16.02. 2021, 07:35

Tak to jsem nevěděl, jako první jsem narazil na katalogový list té EL12 spec. a nenapadlo mne, že je to vlastně úplně jiná lampa. Mám tu výstupák z nějakého Rytmuse, Klasika a apod. tak ho tam zkusím dát.
jirka5
Příspěvky: 105
Registrován: 30.06. 2013, 20:41
Bydliště: Very Stupid District (hned vedle okresu Postřižiny)

Re: Mikrofona MK479

Příspěvek od jirka5 » 17.02. 2021, 17:08

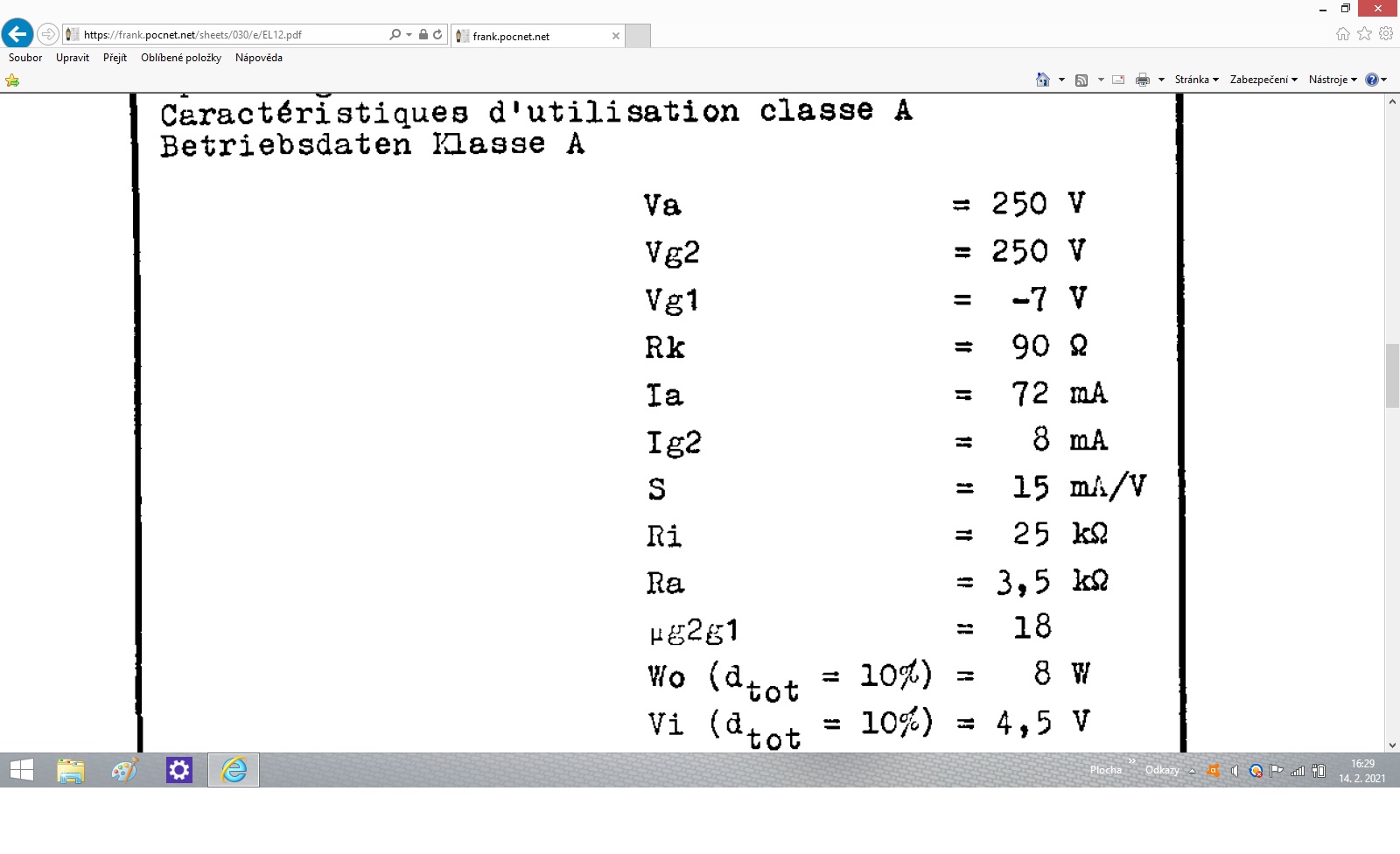

Protože v katalogu Tesla je jen EL12spec., dávám sem kopii EL12 z katalogu Philips 1958. Charakteristiky tam bohužel nejsou, i když u jiných elektronek ano.
Přílohy
Peca
Příspěvky: 46
Registrován: 04.01. 2016, 16:34
Bydliště: Zlín
Kontaktovat uživatele:

Re: Mikrofona MK479

Příspěvek od Peca » 19.02. 2021, 15:32

Vhodný by byl ten výstupák z Athosu, UBL21 má určenou podobnou zatěžovací impedanci jako EL12. Výstupák pro EBL21 není vhodný, protože má impedanci dvojnásobnou, tím pádem koncový stupeň nedodá takový výkon, jaký by měl. Výstupák z Rytmusu má zase malé jádro, takže ten výkon nepřenese.

Podrobné katalogové listy prakticky všech elektronek jsou zde: https://frank.pocnet.net/
