Tesla Melodic I

[Milan155]

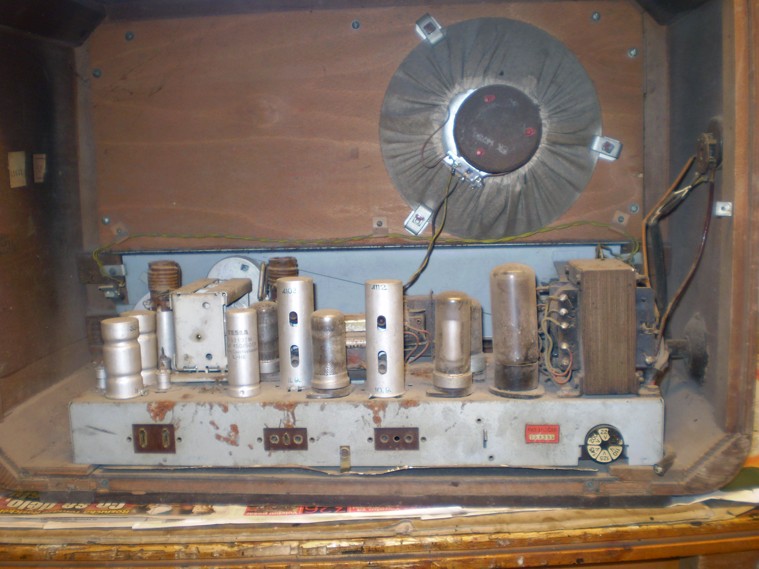

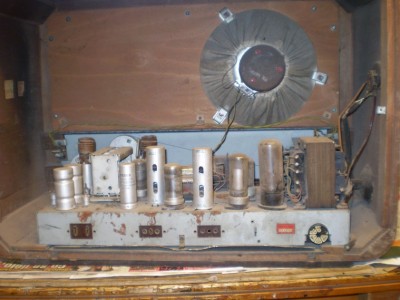

Zbyly mně nakonec k renovaci v zásobách jen samé obrovské bedny, které sotva z půdy po příkrých schodech snesu do dílny. Tak jsem vzal asi tu největší - Melodic I , viz obrázky. Dnes jsem vyndal šasi , má spoustu fleků od rzi ,
s velkými problémy jsem sundaval přirezlé malé knoflíky z os , nakonec se to podařilo a nic neprasklo . Jeden malý knoflík chybí , jinak se zdá šasi hodně původní bez velkých oprav snad s výjimkou elytů . Zato bedna je ve špatném stavu , zejména horní plocha , která je větší části bez laku , jen špína a fleky. Zadní stěnu to kupodivu má. Takže nový lak a černění krajů do vytracena bude nezbytné. Vzhledem k množství potenciometrů a přepínačů, které bude třeba vyčistit , a rezavinám, které čekají na dvě kola kartáče a odrezovače, to bude celé práce na nejméně měsíc.

Potřeboval bych poradit, ví-li někdo : Orientačně jsem ohmmetrem kontroloval repro po odpojení od šasi , je tam typ dle rozpisky EK 14730 , ale cívka vykazuje ss odpor jen cca 1 Ohm . Není to nějak moc málo ? Čekal bych 4-5 Ohmů .

[oravan]

A čo hovorí schéma zapojenia .

[Milan155]

To oravan : schéma nehovorí nič.

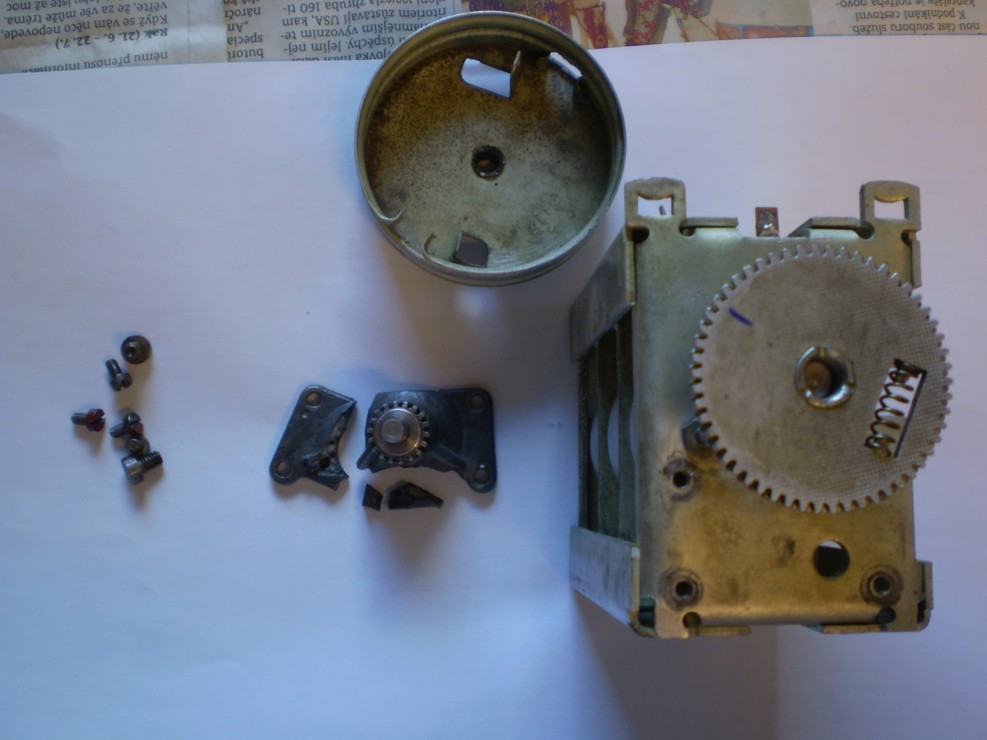

Zjištěna podstatná vada převodu ladícího kondenzátoru , viz obrázek , slitina se drobí , budu to muset nějak nahradit, jiný domeček neseženu a stejně by byl asi v podobném stavu .

[Martin 1374]

Zřejmě jde o starý známý Zetal či Zinkal, prostě o slitinu hliníku a zinku. Tam s tím moc udělat nepůjde, svařit se to nedá, sletovat asi moc také ne. Nezbude než buď sehnat jiný, ale to je kupování zajíce v pytli, nebo to zkreslit a nechat vyrobit z oceli nebo jiného kovu.

[hejnej]

Nebo na 3D tiskarne a to kolecko do te placky vsadit treba do futyrka nebo jen tak. Uz se to casto asi pouzivat nebude.

[Milan]

Záleží jak moc se to drolí, případně jak to je deformované. Ale kdysi jsem slepil pomocí tekutého kovu elektromagnetický trychtýřový reproduktor, jehož spodní část byla rozlomena při demontáži na 8 kusů a dodnes to drží.

[Milan155]

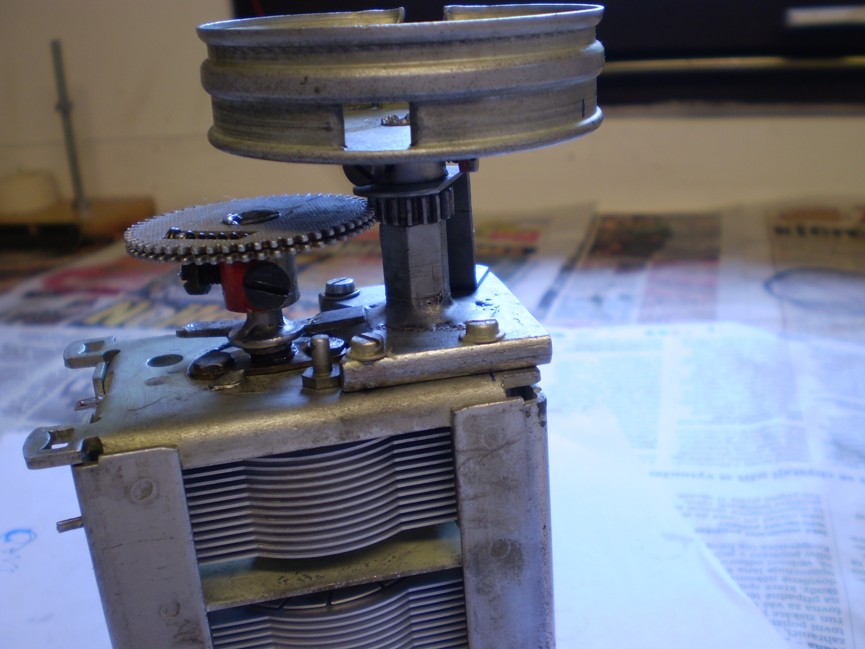

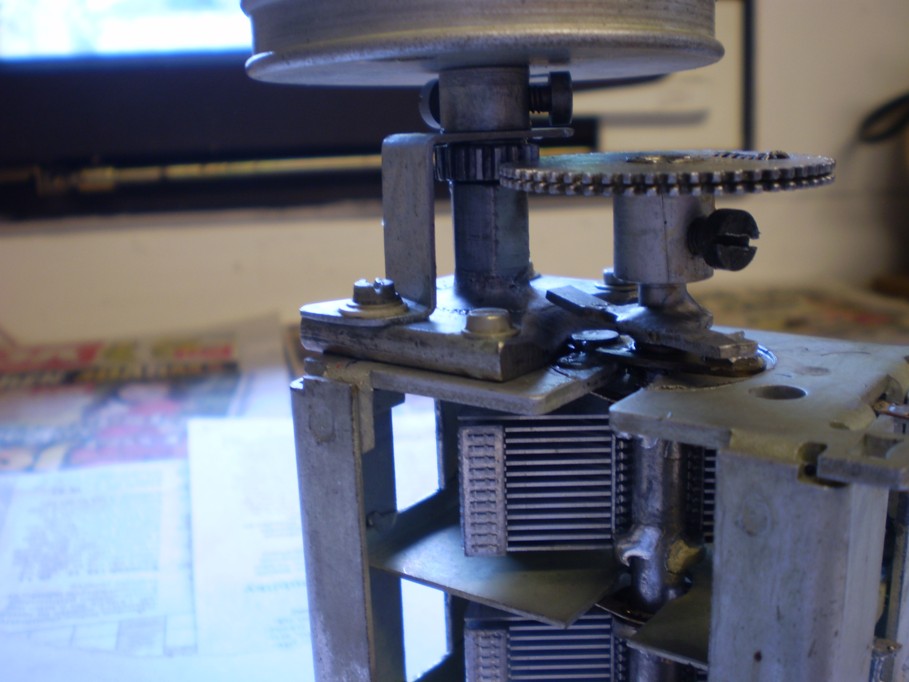

Díky za tipy. Nemaje soustruh, frézu, 3D tiskárnu apod. použil jsem pilku, vrtačku a pilník , kus plocháče 5mm
nějaký zbytek z pantu se závitem, a kousek tvrdšího plechu , kondenzátor opět "ladí" a myslím, že mě to přežije , viz obrázek.
Co se týče ss odporu reproduktoru, protože už blbě vidím a bylo to zasviněné , nepostřehl jsem to, že přeteklý cín na očku zakrýval nýtek upevňující destičku s očky k tělesu repra. Takže ss odpor naměřen 4,1 Ohmu , impedanci má
mít 5 Ohmů , opravuji se, impedance je na prvním listu návodu.

[oravan]

tak super robota gratulujem a aj sa omlúvam za tú schému .

[Milan155]

Po ošetření zahrad jsem se na chvilku vrátil k šasi rádia . Potenciometr tónové clony neměl kontakt, po několikerém
proplachu lihem a promazání je ok. Podstatně horší je to s dvojitým potenciometrem hlasitosti - nějak se v šasi viklal , v podstatě visel na drátech, opět zinková slitina - upadlý krček se závitem na připevnění. Tak to bude problém, podobný potenciometr nemám a a dovnitř stávajícího žádné šroubky apod . k čelní stěně nevejdou , vadily
by točení . No uvidím, v nejhorším viz Melodic II, kde je potenciometr jednoduchý s odbočkou. Další problém je síťové trafo resp. jeho nízký izolační odpor . Stále ještě doufám, že je jenom navlhlé a ne uvnitř prohořelé , samozřejmě tepelná pojistka je netknutá ,tak to po chvilkách suším na kachlácích. Rádio je asi nějaký "nešťastný" kus .

[Milan155]

Je tu nějak mrtvo, snad neřádí virus mezi bastlíři a sběrateli , no většinou jsou v ohrožené skupině . Tak dvojitý potenciometr hlasitosti opraven, izolační stav trafa změřen za studena 34 MOhm, při plném zatížení po cca 2 hodinách oteplení cca 50 st.C izol. odpor klesne na 5 MOhm , měřeno PU311 /500V dc . To není nic moc , ale proud trafa naprázdno je uspokojujících cca 70 mA , takže závity nakrátko v trafu zřejmě nejsou. Mf zesilovač a nf část oživeny / sladěny a fungují bezvadně . Oscilátor kmitá na všech rozsazích , rozladěn. Vstupní obvody KV2 a 3 částečně hrají, zatím nesladěny, KV1 mlčí, i když oscilátor běží. Zřejmě rozladěno resp. vadné slídové kondenzátory. DV a SV ale hrají velice slabě , téměř neslyšitelně. To je asi moje prokletí , asi třetí rádio za poslední dva roky , kde jsou zřejmě opět prohořelé vstupní a anténní cívky. Pásmová propust se nedá sladit, první část na pohyb trimru nereaguje, nějaké nakmitání v rezonanci na první části se nekoná . Skříň připravena na lak, výsledek nebude nic moc díky flekům na vrchní ploše a pár hlubokých vrypů na bocích .
Musím si od toho dát chvíli pauzu a vydýchat ty cívky , venku na zahradě je hezky a práce též mraky .
