POPULÁR 521A

[Franta]

Pravda je, že to novější vydání dílů I+II je opravené a doplněné, kupř. v tom starším ve schématu také není vyznačeno číslování kontaktů objímek elektronek - no a jak vidno opravili tam i ten chybějící spoj. Populára mám, takže jak je to v něm se žárovkami samozřejmě vím. Ostatně - kdybychom se důkladně podívali do Baudyše, tak těch chyb v kreslení schémat je tam také dost, i když Baudyš a spol. ta schémata kreslili s vědomím rizika co by se stalo, kdyby jim na ty krátké vlny Němci přišli...
Pánové, přeji hezké jaro

[haviv]

Dobrý den,

Neví někdo, čím to je, když po vyjmutí 6L31 svítí EM 11 mnohem jasněji.(rádio nehraje, když tomu tak moc nerozumím, snažím se zatím o to aby lépe vypadalo!)

I když nemám moc zkušeností, vlastně skoro vůbec žádné co se týče historických přijímačů, ale pořád se člověk učí. Omlouvám se, že svými primitivními dotazy obtěžuji Vás, kteří máte hromadu zkušeností.

[Jirka84835751]

Elektronky nejsou žárovky. Doporučuji za sebe takové i podobné úkony v elektronice (ale i v elektrotechnice) provádět až po seznámení se nejen s elektrotechnickými předpisy ale i s výkresem daného přístroje - platí obecně pro práci na čemkoliv "elektrickém". Po shlédnutí výkresové dokumentace často dotaz se okleští na konkrétnější oblast.
Odpovídám proto takovým způsobem, že je pro mně evidentní u Tebe základní neznalost pro jakékoliv zásahy do el.přístrojů. Navíc nevím , jestli vůbec máš elektrotechnické znalosti(nedejbože vzdělání). Platí nejen pro historické přijímače
PS klidně se ale ptej dál... výkresy jsou k mání nejen na internetu, ale i po zeptání se třeba zde ...
Přeji Ti příjemné chvíle při bastlení i opravách.

[haviv]

Samozřejmě že základům elektroniky rozumím, stejně tak jako principu elektronek. Jenom si neumím tento jev vysvětlit a proto se ptám.

Děkuji

[Milan]

pravděpodobně se zvýší anodové napětí

[Franta]

Jistěže se zvýší Ua a také o něco vzroste napětí ve žhavicím obvodu. Oba tyto jevy mají za důsledek, že EM11 po vytažení 6L31 svítí o něco jasněji. Bez koncové 6L31 samozřejmě rádio nebude hrát.

[haviv]

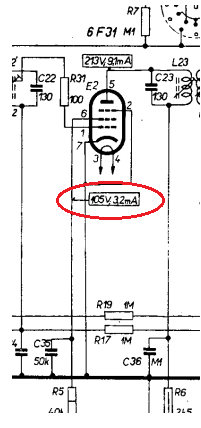

Ani po dosazení 6L31 nehraje. Po měření napětí na elektronkách jsem u 6F31 naměřil na druhé mřížce místo 105V skoro 200V. A napětí se nezměnilo ani když jsem vyměnil odpor R5 (který nebyl původní, měl 36K)za odpor z druhého Populára 40K.

Děkuji

[Milan]

A kolik je napětí na anodě ? Jestliže jen o pár voltů větší, tak má lampa 6F31 pravděpodobně nízkou emisní schopnost a budeš ji muset bohužel vyměnit. A nebylo by lepší rádio oživovat spíše v pořadí 1.zdroj, 2.nf stupeň, případně pak dál, jestli tě to bude ještě bavit

[haviv]

Děkuji za radu

Máte pravdu, anodové napětí se liší jen o pár voltů (přesně tam je 220V). Naštěstí mám ještě jednu 6F31 tak ji vyměním.
A také děkuji za radu, hned se podívám na nf zesilovač. Trafo je v pořádku.

[Franta]

Mám takový zlozvyk, který se kdysi velmi vytýkal radioopravářům v komunálech: ze všeho nejdřív vyjmu z přijímače elektronky, trochu je opráším a jdu si je přeměřit na měřiči elektronek. Tím pádem přinejmenším vím, na čem s původní sadou elektronek jsem. Pak má smysl pátrat po nějakých dalších poruchách v zapojení.
haviv > vřele doporučuji udělat totéž
