FM modul
Re: FM modul
Ještě blokové schéma
Naposledy upravil(a) ranlos dne 13.08. 2023, 13:12, celkem upraveno 1 x.
Ale přesto díky, i tato snaha se cenní !
Re: FM modul
To blokové schéma máš špatně. Takhle by to nemohlo fungovat.
Ale naštěstí jsem si našel mezi tím co jsem potřeboval :
https://www-leradiodisophie-it.translat ... r_pto=wapp
To je prakticky všechno co potřebujeme vědět. Jednoduché FM moduly tu už máme dostatečně popsané ve fóru... Stačí tedy dobastlit jen ten převodník, upravit výstupní napětí a hodit to na jednu DPS.
Co z toho plyne za ponaučení ? Jsou dva duhy vývojářů, jedni vyvíjejí jen pro finanční zisk a druzí udělají něco pro lidi.No a stejně tak jsou různí spotřebitelé, jedni jen kritizují sami nic vyrobit nedokážou, druzí překupují a všemu se smějí a pak také ti co nechtějí být ovce, sami si to vyrobí a je fuk do jaké míry při tom pomůže reverzní inženýrství, které se vždy používalo a rozhodně používat bude...
Ale naštěstí jsem si našel mezi tím co jsem potřeboval :
https://www-leradiodisophie-it.translat ... r_pto=wapp
To je prakticky všechno co potřebujeme vědět. Jednoduché FM moduly tu už máme dostatečně popsané ve fóru... Stačí tedy dobastlit jen ten převodník, upravit výstupní napětí a hodit to na jednu DPS.
Co z toho plyne za ponaučení ? Jsou dva duhy vývojářů, jedni vyvíjejí jen pro finanční zisk a druzí udělají něco pro lidi.No a stejně tak jsou různí spotřebitelé, jedni jen kritizují sami nic vyrobit nedokážou, druzí překupují a všemu se smějí a pak také ti co nechtějí být ovce, sami si to vyrobí a je fuk do jaké míry při tom pomůže reverzní inženýrství, které se vždy používalo a rozhodně používat bude...
Re: FM modul

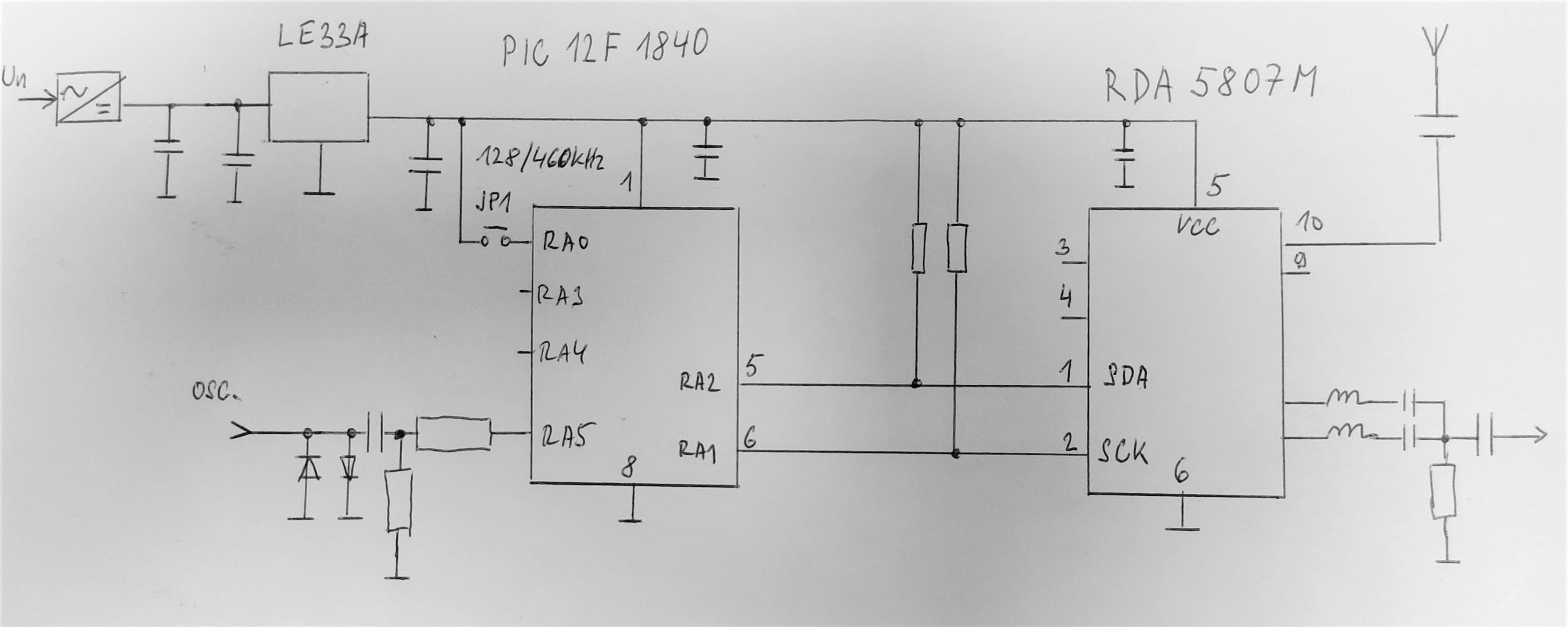

Načrtl jsem si schéma jak bych si přál aby vypadal budoucí "fm konvertor".
Je jasné, že pokud má být cena nízká, tak musí obsahovat co nejméně součástek. Aby to příliš nebylo na úkor kvality fm přijmu tak se musí opustit klasická analogová technologie.(Analogové moduly na bázi TDA7000 jsou tedy pro tento účel příliš drahé a ani z hlediska příjmu neobstojí tolik co moderní SDR.)
V Číně se již v současné době vyrábí velice hezký modul RDA5807M který obsahuje DSP FM přijímač a stojí asi 20Kč. K jeho ovládání, prostřednictvím sběrnice I2C, bude sloužit malý mikroprocesor, který nepotřebuje ani vnější krystal.
Přímo na vstup procesoru bych přivedl přes vazební kondenzátor signál z oscilátoru. Elektronkový oscilátor má dostatečné napětí a vstup procesoru vysokou impendanci, takže bych úplně vypustil vstupní zesilovač, nechal bych zde pouze diodový omezovač. Už teď je patrné, že cena může být maximálně 200Kč.
Jen je potřeba pouze taková maličkost, kdo naprogramuje PIC ?
Je jasné, že pokud má být cena nízká, tak musí obsahovat co nejméně součástek. Aby to příliš nebylo na úkor kvality fm přijmu tak se musí opustit klasická analogová technologie.(Analogové moduly na bázi TDA7000 jsou tedy pro tento účel příliš drahé a ani z hlediska příjmu neobstojí tolik co moderní SDR.)
V Číně se již v současné době vyrábí velice hezký modul RDA5807M který obsahuje DSP FM přijímač a stojí asi 20Kč. K jeho ovládání, prostřednictvím sběrnice I2C, bude sloužit malý mikroprocesor, který nepotřebuje ani vnější krystal.
Přímo na vstup procesoru bych přivedl přes vazební kondenzátor signál z oscilátoru. Elektronkový oscilátor má dostatečné napětí a vstup procesoru vysokou impendanci, takže bych úplně vypustil vstupní zesilovač, nechal bych zde pouze diodový omezovač. Už teď je patrné, že cena může být maximálně 200Kč.
Jen je potřeba pouze taková maličkost, kdo naprogramuje PIC ?
- Přílohy
-
Re: FM modul
Ještě je tam taková maličkost, kam to do toho oscilátoru připojíš, abys jej nezatlumil ani nerozladil. Dále chybí rozkreslené napájení, protože ze žhavení to prostým usměrněním jen tak nepůjde, jelikož žhavení bývá jedním pólem spojené se zemí.
Re: FM modul
Velmi správně Peco, děkuji za zájem o věc !
Tak pochopitelně každá vazba na samotný oscilátor který není vybavený oddělený oddělovacím stupněm povede k jeho rozladění. Oscilátor s elektronkou si nechá hodně líbit... V anodě i mřížce přes malý vazební kondenzátor do 6pF.
Záleží jak se na věc díváš, pochopitelně do komunikačního přijímače by to bylo neomluvitelné barbarství.
Budu rád, když navrhneš jednoduchý a univerzálně použitelný obvod, který bude stát do 50kč. Původně jsem zamýšlel použít tuhle vstupní část čítače : https://radiolubitel.moy.su/blog/prosto ... 3-01-31-40 , ale říkám si proč, kolik lidí by to ocenilo... No, zatím nemám naprogramovaný mikroprocesor, takže nemohu napsat žádnou osobní zkušenost.
Já se spíš bojím toho jak samotný SV oscilátor ovlivní chod DSP FM přijímače.
I v případě napájení se nechám poučit jak to lépe vyřešit. V univerzálním přijímači by se modul napájel přes transformátor. Jak píšu, je to hrubá skica a budu rád za každý dobrý podnět. Důraz kladu na nízkou cenu a montáž kterou zvládne i průměrný sběratel na vlastní riziko.
Tak pochopitelně každá vazba na samotný oscilátor který není vybavený oddělený oddělovacím stupněm povede k jeho rozladění. Oscilátor s elektronkou si nechá hodně líbit... V anodě i mřížce přes malý vazební kondenzátor do 6pF.
Záleží jak se na věc díváš, pochopitelně do komunikačního přijímače by to bylo neomluvitelné barbarství.
Budu rád, když navrhneš jednoduchý a univerzálně použitelný obvod, který bude stát do 50kč. Původně jsem zamýšlel použít tuhle vstupní část čítače : https://radiolubitel.moy.su/blog/prosto ... 3-01-31-40 , ale říkám si proč, kolik lidí by to ocenilo... No, zatím nemám naprogramovaný mikroprocesor, takže nemohu napsat žádnou osobní zkušenost.
Já se spíš bojím toho jak samotný SV oscilátor ovlivní chod DSP FM přijímače.
I v případě napájení se nechám poučit jak to lépe vyřešit. V univerzálním přijímači by se modul napájel přes transformátor. Jak píšu, je to hrubá skica a budu rád za každý dobrý podnět. Důraz kladu na nízkou cenu a montáž kterou zvládne i průměrný sběratel na vlastní riziko.
Re: FM modul
Jako do 50 Kč prodejní ceny, tj. ceny jednoho piva?
Re: FM modul
Lukáši, záleží kam na to pivo chodíš Jinak ale stručně a výstižně : poměr cena/výkon musí být co nejlepší. V tomhle případě se nebudou honit dokonalé křivky propustnosti mf zesilovačů ba ani téměř perfektní vícebodový souběh oscilátoru se vstupem. Ne, ne, tady se navrhuje lidový konvertor který sníží zisky sicilské mafii
Jinak ale stručně a výstižně : poměr cena/výkon musí být co nejlepší. V tomhle případě se nebudou honit dokonalé křivky propustnosti mf zesilovačů ba ani téměř perfektní vícebodový souběh oscilátoru se vstupem. Ne, ne, tady se navrhuje lidový konvertor který sníží zisky sicilské mafii Re: FM modul
Aha, fajn. Tak ještě najít toho lidového konstruktéra, který do toho vrazí svůj čas a peníze, aby to pak prodával pod cenou samotného materiálu, že.
-
Jirka84835751
- Moderátor
- Příspěvky: 971
- Registrován: 17.10. 2011, 18:51
- Bydliště: U Mohelnice dál od Olomouce
Re: FM modul
Tak v nejbližší hospůdce - cca 5minut pěšky - jsem si dnes v tom odpoledním parnu dal natočené i donesením na tácek na stole ne-é jedno pivko, Moravana (11°) z Litovelskyho pivováru a cena byla podstatně míň! -
pouhé 32,- Kč = (celé třicedvě) koruny české bez dýška za každé půlitr. Takže by ten bastl nesměl stát víc. Proto si nebudu ničit nejen hlavu ale i historické lampáče a třeba Country (případně jiné slušné stanice) si na VKV/CCIR (87-108MHz postaru/ponovu FM) raději poslechnu stéréo na dvoře z Panasonicu RS4250LJ (nebo doma na DUALu CT16 se zesilovačem TEXAN) u dalšího pívečka.
Doporučuju všem chovatelům svých sbírek něco podobnyho...
Né že bych si neuměl představit stereo, třeba přes takové sbírkové ECHO stereo přes bastl za 32Kč,
ale...
Spíš už fandím úpravám pro zprovozňování 4001A/4002A. Na ně je ale třeba už jiné fištrón a budiky,
ktery nemám (ty budiky)...
Toš tolik jenom můj skromný názor a příspěvek k bastlení VKV do historikých miláčků
a
.
pouhé 32,- Kč = (celé třicedvě) koruny české bez dýška za každé půlitr. Takže by ten bastl nesměl stát víc. Proto si nebudu ničit nejen hlavu ale i historické lampáče a třeba Country (případně jiné slušné stanice) si na VKV/CCIR (87-108MHz postaru/ponovu FM) raději poslechnu stéréo na dvoře z Panasonicu RS4250LJ (nebo doma na DUALu CT16 se zesilovačem TEXAN) u dalšího pívečka.
Doporučuju všem chovatelům svých sbírek něco podobnyho...
Né že bych si neuměl představit stereo, třeba přes takové sbírkové ECHO stereo přes bastl za 32Kč,
ale...
Spíš už fandím úpravám pro zprovozňování 4001A/4002A. Na ně je ale třeba už jiné fištrón a budiky,
ktery nemám (ty budiky)...
Toš tolik jenom můj skromný názor a příspěvek k bastlení VKV do historikých miláčků
a .
