Oddělovací transformátor

[Heptoda]

Je to namalované vzadu...

Toto by také pomohlo?
----------------------------
Tlačítko na měřidle
Ovládání podsvícení
Krátký stisk tlačítka vypne nebo zapne podsvícení

Vynulování wattmetru
1: Stiskněte tlačítko na 5 sekund, dokud hodnota energy nezačne blikat, poté uvolněte tlačítko
2: Pokud znovu stisknete tlačítko, data budou vymazána

Nastavení alarmu pro výkon
Po překročení nastaveného výkonu, začne displej blikat.
1: Stiskněte tlačítko na 3 sekundy, dokud se neobjeví nápis "SET CLR", poté uvolněte tlačítko
2: Zobrazí se aktuální hodnota a nejnižší číslice začne blikat, stiskem tlačítka nastavte hodnotu
Když není tlačítko stisknuto do 3 sekund, automaticky se přepne na nastavení další číslice
3: Po nastavení stiskněte tlačítko déle než pět sekund pro uložení

[oravan]

áno to som nejako z toho návodu pochopil ale ako ho zapojím nerozumiem tomu obrázku

[Milan]

svorky AC IN 110-230V - tam se zapojí vstup do měřidla, tedy výstup z transformátoru 230V
svorky LOAD - tam se zapojí spotřebič
Mezi svorkami se nic nepropojuje, dvě jsou pro vstup a dvě pro výstup ! Průběh pro měřidlo musí být sinusový, nelze tedy používat v tyristorové/triakové regulaci !
Sériová žárovka je pro oživování přijímačů stále nutná, v případě zkratu, nebo velkého svodu omezuje proud.

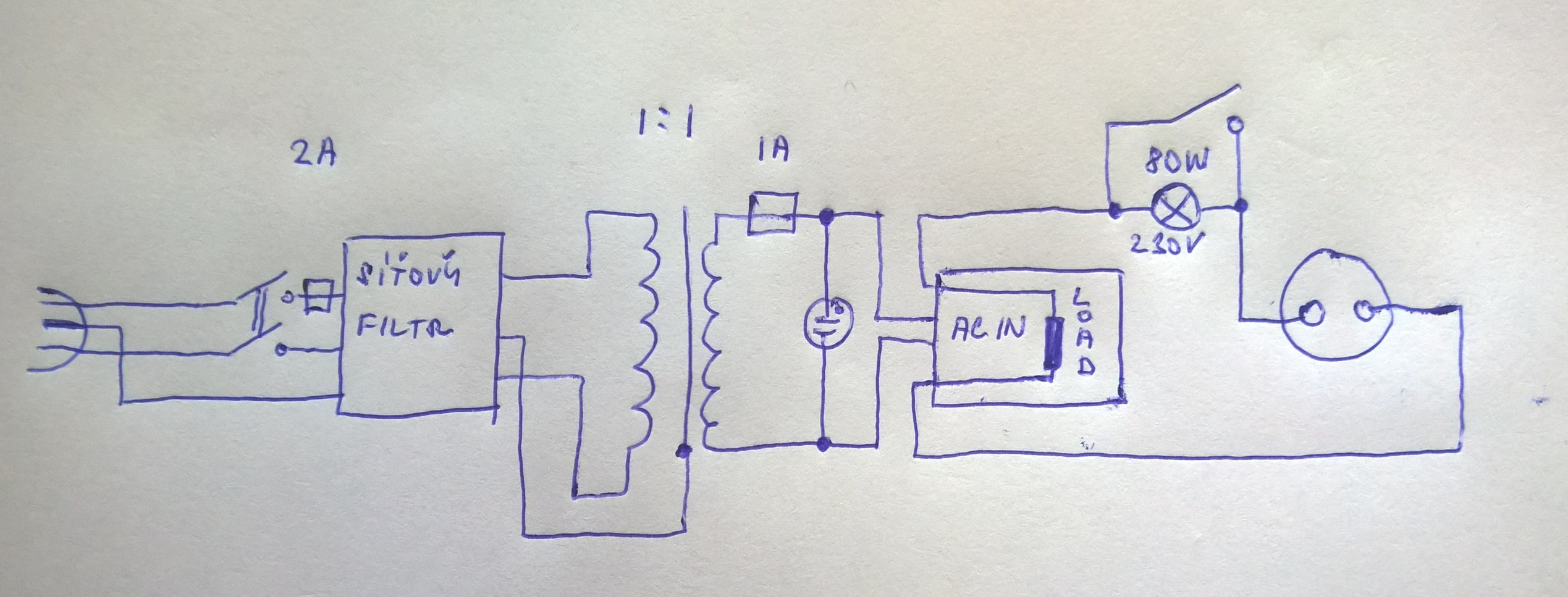

ještě přikládám jak to mám celé zapojené já

[oravan]

paráda ďakujem

[mezifrekvence445]

z 11.3.18

Tak si dovolím Vám představit onoho drobečka, váží 2,83 kg a zbytek je na fotkách. Osobně mu dost důvěřuji.
200VA, za cenu 160VA, úžasná reakce dodavatele, který neměl trafo mnou objednané a již zaplacené, tak poslal po dohodě toto! !

Ano, tohle je BEZPEČNÉ PROVEDENÍ oddělovacího trafa.

[oravan]

zdravím tak ten merák mi došiel ale sa mi zdá že ten V je hodne pomalinký ale použiteľné to bude

[hakz]

Ahoj Heptodo i ostatní, také jsem 5.3.2018 objednal na http://www.elektrotechnika-shop.cz/oddelovaci ochranné oddělovací trafo 160VA, stejně jako v Tvém případě ho neměli a já také za nezměněnou cenu získal 200VA trafo (JT 200 230/230V 50/60Hz, 1f. oddělovací ochranný transformátor, 200VA, IP00, švh: 96x88x96mm), dokonce jen za 529 Kč (dostal jsem slevu 8% na první nákup).

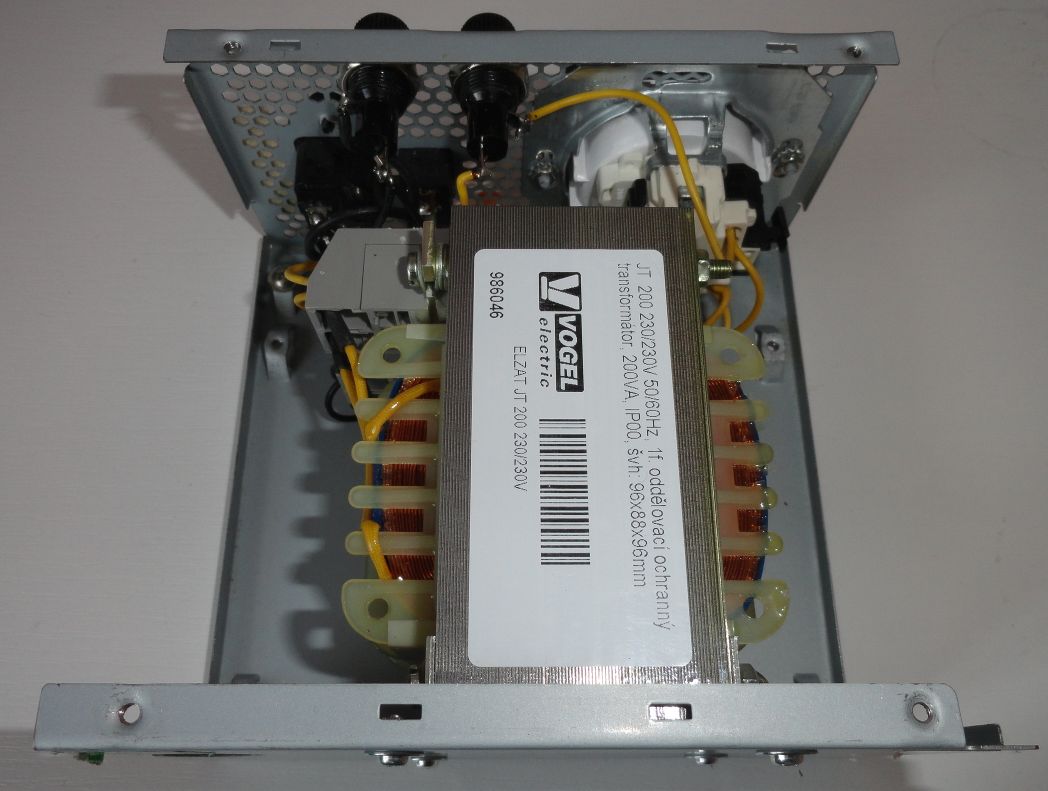

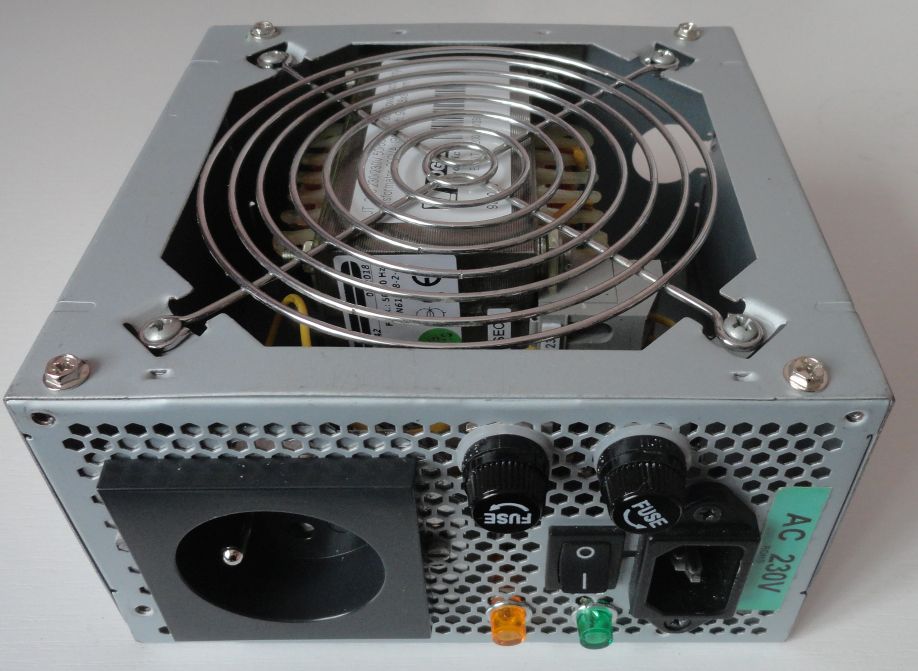

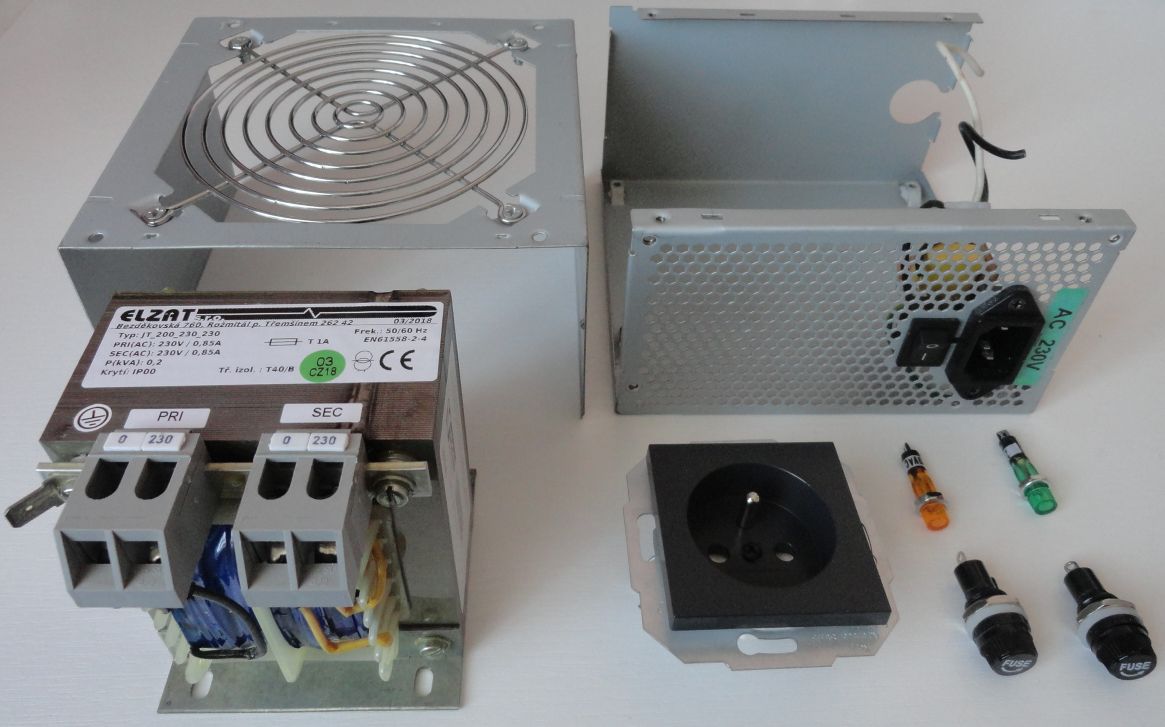

No a protože mechanické provedení přístroje není nikdy mou silnou stránkou, použil jsem starý vyhozený počítačový zdroj, využil jsem přívodní zásuvku a vypínač, doplnil na primární i sekundární straně pojistkami a kontrolními doutnavkami, vypadá to docela dobře a funguje perfektně. Posílám 3 fotky pro inspiraci.

[Milan155]

Vypadá to opravdu dobře, jenom doufám, že nemáš kolík na té výstupní zásuvce spojen s ochranným vodičem přívodu sítě. To by tu ochranu oddělením zcela degradovalo.

[hakz]

Samozřejmě, že nemám kolík výstupu spojen s ochranným vodičem přívodu.
Vstup a výstup je zcela galvanicky oddělen.

[Milan]

Ten ochranný kolík je dobré úplně odstranit, vidlice se lépe zasouvá a navíc pak můžeš používat nejstarší vidlice které ještě neměly otvor na tento kolík a dále pak původní sovětské vidlice jakožto i německé schuko A síťový filtr jsi měl zachovat, pokud byl součástí napájecího konektoru ATX zdroje, nebo si jej sehnat i v tomto provedení je to dobrá věc https://velkoobchod.conrad.cz/sitovy-fi ... -a.k515442
Jinak hezká práce !
