Identifikace radií

[VVladimir]

Asi jsem to rozřešil, je to opravdu 93GWK, podle zapojení mj. koncové lampy , kde je v anodě seriový odpor 100 Ohmů , v katodě odpor na zem přemostěný elektrolytem, jednoduché zapojení koncového stupně , odpovídá to zapojení s CL4. 30 GW má UL12 se složitějšíma zp. vazbama a katodu posazenou na předpětí, podobně jako např. Siemens 14W.
I regulace hlasitosti odpovídá 93GWK, jednoduchý potenciometr, a není osazený převodní transformátorek pro připojení ext. nf signálu
Další rozdíl jsem našel na šasi, proti obrázku šasi 30GW podle radiomuseum.org chybí elektrolyt uprostřed šasi pod č.287. (nechci sem dávat obrázky z radiomuseum.org), 93GWK ho nemá.
Jinak to vypadá, že se obě radia liší asi jen osazením a zapojením nf zesilovače. 30GW má lampy řady U, 93GWK řadu E, jen na konci je CL4 a usměrňovačka CY1. Bedny jsou asi stejné nebo skoro stejné. Vypadá to, že obě radia mají pásmové ladění, 30GW má navíc ještě fyziologickou regulaci hlasitosti.

Ještě v mém případě je Urdox (variátor) nahrazený odporem vinutým na pertinaxové kostře a kostra je zasazená do objímky. Vypadá to, jako tovární provedení a náhrada Urdoxu, ale nemám s tím žádné další zkušenosti.

[Milan]

Upřímná gratulace k určení typu přijímače !

[Heptoda]

.

[houmr]

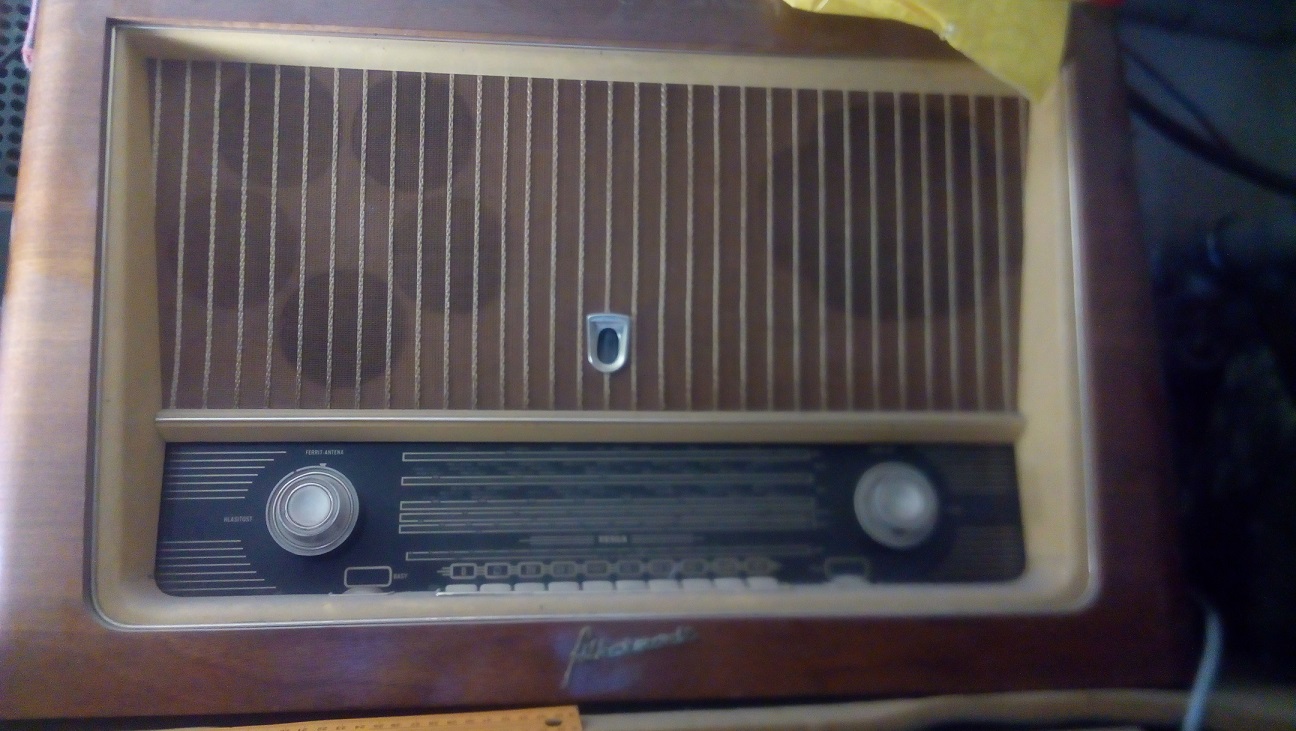

Tohle je Filharmonie - snad největší samostatné rádio, co Tesla vyráběla, mimochodem je to na něm dole uprostřed dokonce napsáno. Kolik za něj je někdo ochoten dát netuším, na to nejlépe odpoví Aukro...

Jinak mne napadá, že by skutečně stálo za to nějak "zkulturnit" časté téma "co je to za rádio", neboť se v tom pak špatně hledá. Napadají mne dvě možnosti:
1. buď by měl zakladatel vlákna po veřejné identifikaci za povinnost ho zpětně označit např. "Identifikace rádia Filharmonie (vyřešeno)"
2.Zřídit vlákno čistě jen k identifikacím neznámých rádii, kde by ale neprobíhala následná diskuze k danému typu, ta by se přesunula již k pojmenovanému vláknu

Já sám jsem přímo do toho vlákna také nedávno dával fotky pro mne dosud neznámého typu rádia (šacuju to na nějaký předválečný Philips), které jsem nedávno dostal, ale zřejmě to zapadlo v následující diskuzi o dříve ztotožněném SIEMENSu.
Zatím jsem v něm ztotožnil osazení na E446 a PP415.

[Jan55]

houmr: je to trochu podobné ETA 630, zkoušel jsem hledat na radiomuseum.cz
Je to asi běh na dlouhou trať

[houmr]

O těchto stránkách jsem nevěděl, zkusím tam pohledat. Prošel jsem celé old-radio, pak jsem gůglil obrázky rádií společně s předválečnými letopočty, nejvíce se tomu podobaly právě některé Philipsky, ale je fakt, že např. ta ETA 630 je vnějškem ještě podobnější. Ale vnitřkem je úplně jiná.
Podle obrázku se špatně gůglí a na rádiu nikde ani čárka...

[houmr]

Tak se probírám tím RadioMuseem a šasi bude zřejmě Flos "šneláček":

http://www.radiomuseum.cz/radio/248/98/ ... k_(1).html

Nicméně shodnou bedýnku jsem zatím nenašel

[Heptoda]

O těchto stránkách jsem nevěděl, zkusím tam pohledat.

Stránky se tady nedávno probíraly..... viewtopic.php?f=4&t=1743&p=8880&hilit=ETA#p8880

[houmr]

Tak jsem to prošel celé, shodný typ jsem tam neobjevil. I ten Šneláček od Flose, který má velmi podobné šasi, má přecejen některé odlišnosti, např. já tam nemám to trafo mezi elektronkami.
