Mereni RGN504 na BM215

[hejnej]

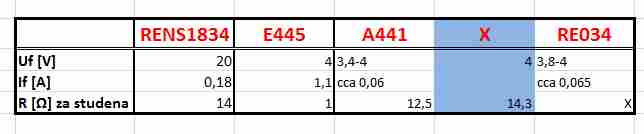

Ahoj, tak jsem popadl dalsi 3 elky co jsem mel po ruce a zmeril ohmetrem zhaveni.
V trucovne teplo nic moc v lednu, ale i tak to ujde +17 st.

[hejnej]

RGN354 zmerit kartou pro AZ1?

[Martin 1374]

Jelikož to má jen 4 vývody, logicky to není nic jiného než trioda. A jak už tu někdo psal u přímožhavených triod nebyly velké rozdíly a zapojení, ve kterých se tehdy používaly, nebyla nijak zvlášť komplikovaná a náročná, takže, řečeno slovy laika, co jste tam nacpal, to tam fungovalo. Pokud chcete vyvinout detektivní úsilí k přesnému určení typu, přeji mnoho úspěchů, leč nevím, zda to, co to přinese, vyváží tu práci. začal bych tím, že podle bakelitového spodku a tvaru baňky bych se snažil alespoň zhruba určit výrobce. Přirozeně porovnávací metodou s internetem.

[Vratislav-OK1ZAF]

Dle značení fy Telefunken RGN značí usměrňovací elektronku. Čtyřnožičková RGN je dvojcestný usměrňovač, nikoliv trioda.
Takže Philips 506 či podobný typ. Nebo překolíkovat kartu pro AZ1 (AZ11)
Tož tak asi,
V.R.

[Martin 1374]

Ano, RGN je usměrňovačka, ale sám pan kolega psal, že označení je smyté a systém se mu na usměrňovačku zdá odlišný. Proto zde vznikla teorie o triodě. S kartou pro AZ bych si jistý nebyl, protože přímým ekvivalentem AZ1 je RGN1064. Ale zase na druhou stranu pro měření usměrňovaček (vzhledem k zatěžovacímu odporu měřiče) se nepoužívá plné anodové napětí.

[hejnej]

Jiz jsem tu RGN354 narychlo prihodil pozde vecer k tematu o elce s ozanacenim RGNxxx.
Ano tato elka z dotazu ze vcera je skutecne RGN354 a je to jednocestna usmernovacka Uf 4V.
Chtel jsem si overit nazor na jeji mereni. Nechtel bych ji nejak uskodit.
Nasel jsem si kartu od zahranicniho testeru, kde je zkusebni napeti 250V a na nasem meraku je na karte pro AZ1 (pouzitelne treba i pro usmernovacku 506) dira pro Ea=50V.

[Peca]

Když usměrňovačku připojíte nakrátko ke zdroji 250 V, tak zničíte buď zdroj nebo tu lampu. Na BM215 se nepřímo žhavené výkonové diody měří napětím 20 V, větší přímo žhavené 50 V. Správně by se měly diody měřit zdrojem proudu a ne napětí. To měření na BM215 je fakt nouzovka.

[Martin 1374]

To je pravda, ale co dělat? 8 z 10 měřáků na elektronky je právě BM215. Ale RGN354 jsem na něm kdysi měřil, nebo spíš zkoušel, on se ten krám správně jmenuje zkoušeč elektronek. Karta tam, myslím, nebyla, ale tak nějak jsem to odvodil a fungovalo to.

[hejnej]

Tak jsem vyzkousel Ea 50V a elkou teklo 34mA. Tak jsem ji mel pod proudem jen velmi kratce.
Nebot dle katalogovych udaju ma povoleno jen 25mA.
Pak jsem dal kolik Ea na 20V a elkou teklo 15mA.

[Heptoda]

Nemáte někdo udělanou kartu na RES164, B443? Děkuji.
