Pár vojenských veteránů

[Emwec]

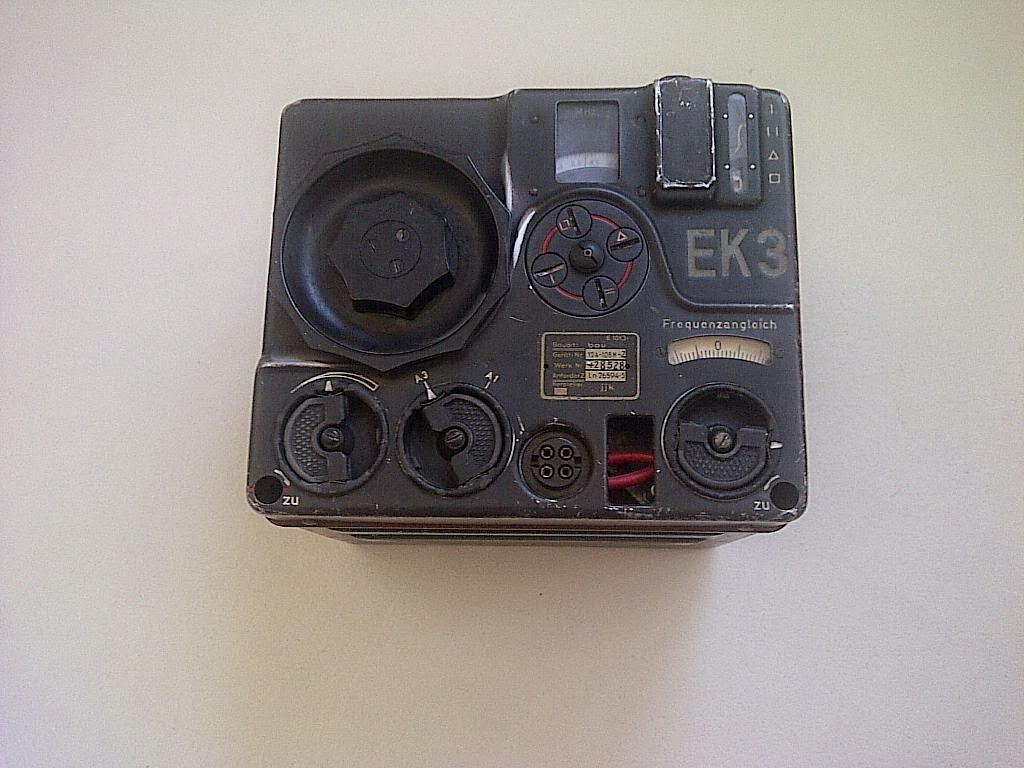

Podařilo se mi sehnat moc pěknou a vzácnou hračku po nebožce Luftwaffe - letecký přijímač E10K3. Patří do rodiny FuG X stejně jako mnohem běžnější E10K a E10aK nebo stejně vzácný E10K2. Jeho rozsah je 6 - 18 MHz a byl údajně určen pro dálkové letouny, např. Focke - Wulf FW 200 Kondor nebo Heinkel He 177. Konstrukčně je poněkud odlišný od ostatních "ékáren", snad proto že pochází od Telefunkenů a ne od Lorenze. Je ve velmi zachovalém stavu včetně laku a štítku, což je dnes spíš výjimka a funguje jak zamlada. Rok výroby je podle součástek asi 1941. Zřejmě jich bylo vyrobeno dost málo, protože území ovládané Adolfovou partou se zmenšovalo a dálkový dosah už nebyl potřeba . Kdyby někdo věděl víc o tomhle přijímači budu rád když sem napíše...

[Vratislav-OK1ZAF]

Nojo, práce s vojenskými veterány...
tak jsem našel na šrotišti RM-31. Samozřejmě s komplet vybrakovanými krystaly.
Protože přístroj byl ve stavu víceméně restaurovatelném, začal jsem ho dávat dohromady.
Samotné krystaly jsem nakonec sehnal všechny, ale co se mi sehnat nepodařilo, jsou jejich držáky. Takové ty malé plechové objímky, které pomocí dvou šroubků krystal drží v patřičném karuselu. Tady je obrázek krystalů pro RO-21, jejich objímky jsou s těmi z RM31 identické:

Těch držáků jsem zatím sehnal jen 9. Kdybyste někdo měl po šuplících či škatulkách tyto malé plechové výlisky (které se jen obtížně improvisují), velice by mi pomohly. Zatím mi jich chybí 21...

Mimochodem, když jsem sháněl krystaly pro RM-31, získal jsem mimo jiné i sadu krystalů pro RO21, které věnuji tomu, kdo je potřebuje a shání.

Hezký večer,
V.R.

[Vratislav-OK1ZAF]

Ahoj!

K té E10K-3; je to přijimač, který patří do "Fl. Bordfunkgeratesatz Fu.G 10 K3".
Asi by ti pomohl tento odkaz:

http://www.cdvandt.org/D-Luft-T-4005-4-FuG-10-K3.pdf

Hodně zdaru!
V.R.

[Emwec]

Zdravím,

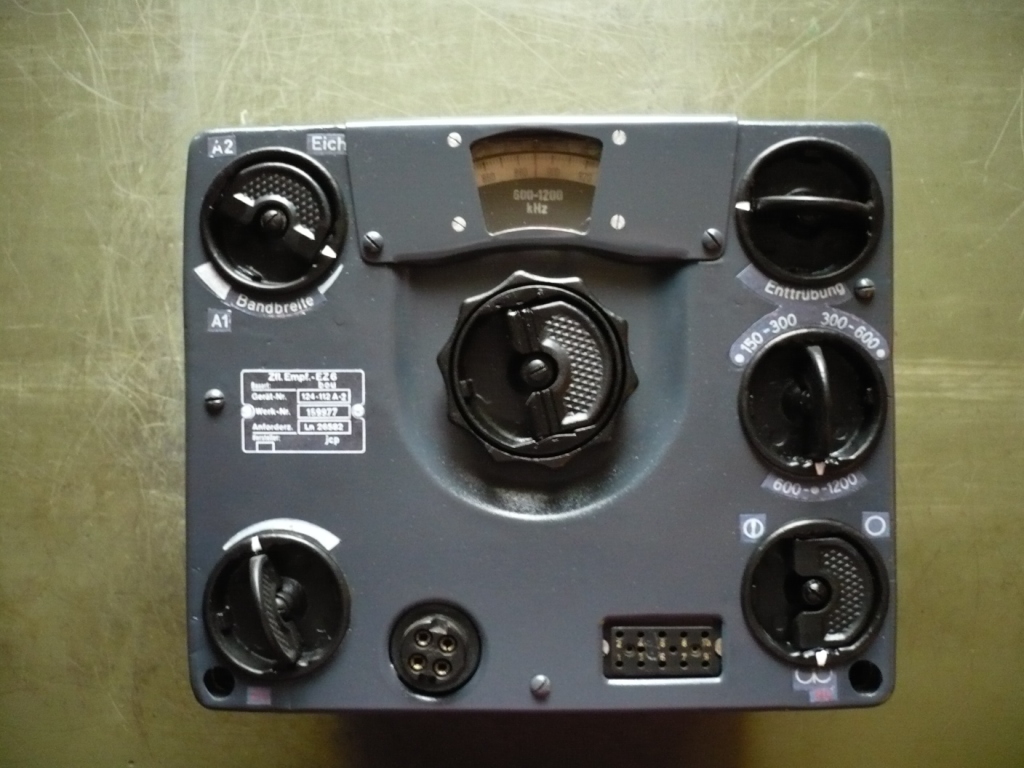

tak po dlouhé době trochu oživím téma přidáním dvou pěkných přírůstků, jeden od Luftwaffe a druhý od Wehrmacht. První je dnes už vzácný Zielflugempfänger EZ 6 od Telefunkenů, navigační přijímač pro let na cíl zkonstruovaný jako náhrada E 10 L v soupravě FuG 10. Technické specifikace nebudu vypisovat, vše je na netu. Snad jen to že po válce sloužil u našeho letectva a bylo třeba opravit rozvrtaný čelní panel - to udělal už předchozí majitel, na mně bylo udělat slušnější lak a nové štítky. Přijímač je funkční, bohužel chybí blok motorového přepínače potřebný pro zaměřovací funkci, jako skoro u všech dochovaných kusů. Nevím proč se to vyndávalo, snad proto že to jde rychle a bez použití nářadí. Tímto chci poprosit případného majitele tohoto přepínače, pokud jej nepotřebuje zda by mi ho neprodal.

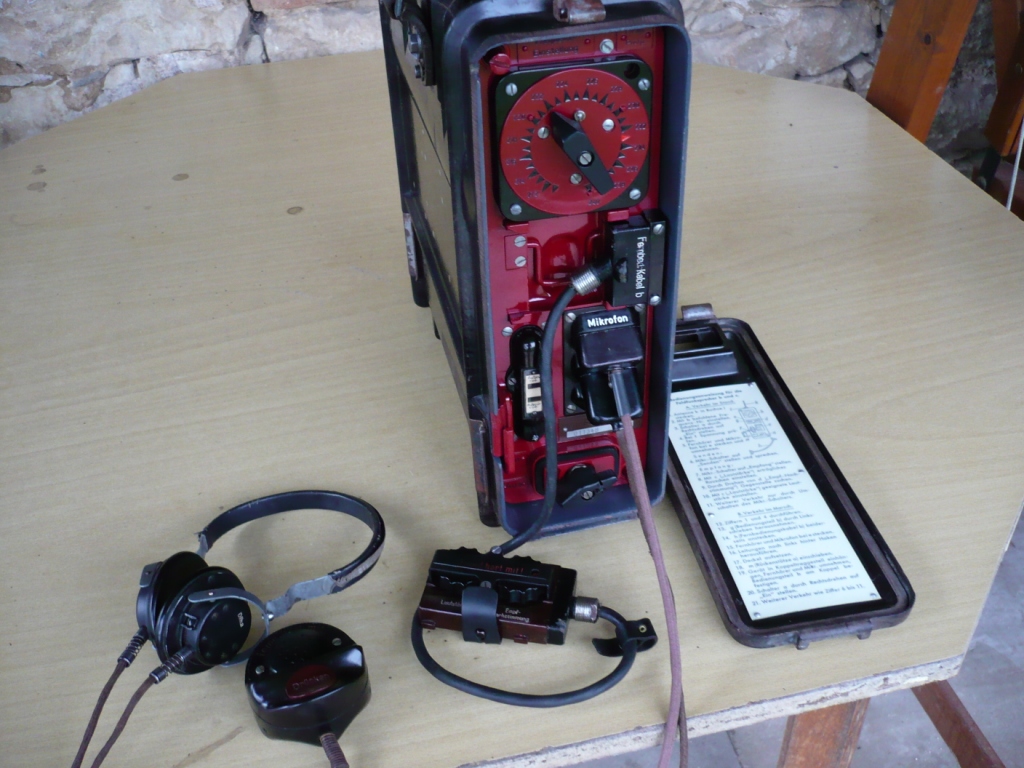

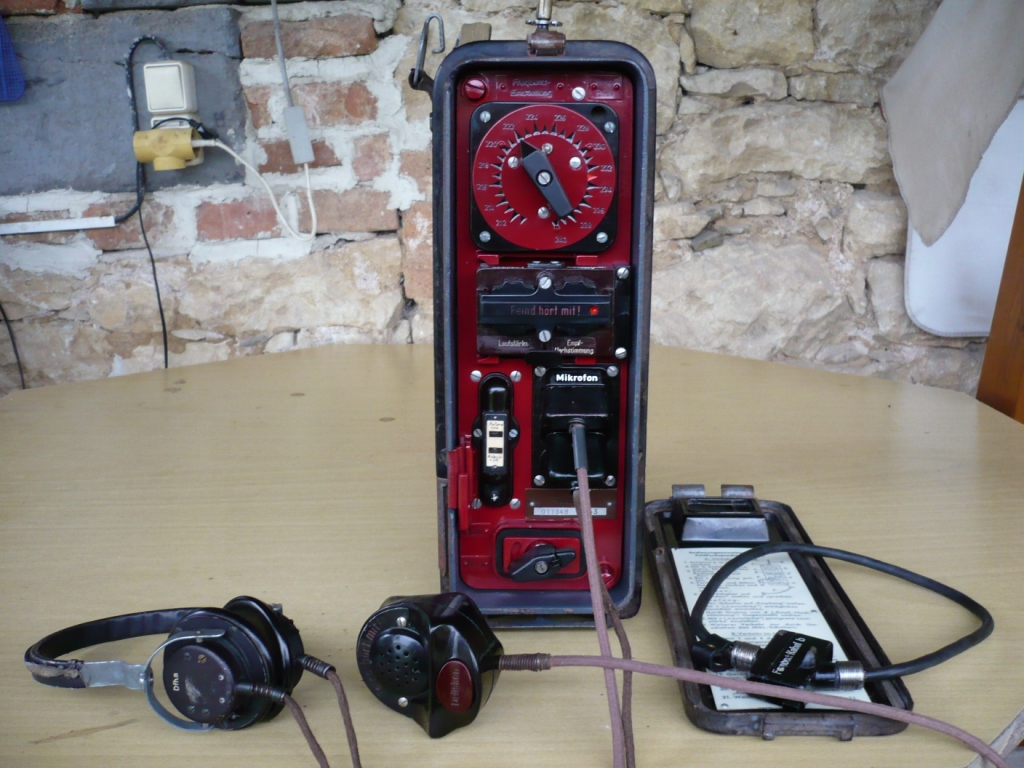

Dále jsem díky velkému štěstí získal pěchotní radiostanici Feldfunksprecher b. Podařilo se to na burze v Holicích, což je malý zázrak protože tyhle věci se už dnes na burzách nevyskytují. Sloužil taktéž u naší armády takže byl nalíčen mohutnou vrstvou khaki barvy, na bedně aplikované pravděpodobně štětkou na vápno. Čelní panel byl kupodivu provedený čistě včetně českých nápisů, zřejmě to dělal písmomalíř. Původně jsem chtěl zachovat tuto dobovou úpravu ale barva opadávala ve velkých kusech i s původní německou, tak došlo ke kompletnímu odstranění a přestříkání. Práce hrozná, naštěstí pod khaki barvou zůstaly všechny německé štítky. Ukázalo se že v bedně je i příslušenství včetně dálkového ovládání, bohužel částečně zničené vodou ve které aparát nějakou dobu strávil, zřejmě při povodních. Jinak je stanice nefunkční a dost vykuchaná, zřejmě posloužila ve Svazarmu jako zdroj součástek. Zvenku je ale komplet a jako statický exponát už dělá parádu. Nakonec zase prosba, kdyby měl někdo napájecí a NF díl, případně vrak této stanice i jiné verze tak mám zájem.

[Giftmacher]

Nemá tady někdo E10L, nebo K, první provedení s kulatou lupou? Zajímalo by mě, jak je provedeno osvětlení stupnice? Někdo tam nabastlil telefonní žárovku Tesla U E10aK, kterou mám je to jinak.

[Emwec]

Bohužel v tomto provedení nevlastním ani přijímač ani vysílač. Nejsem si jist ale řekl bych, že tam původně osvětlení vůbec nebylo!

[Giftmacher]

Povedlo se mi to najít na internetu, ale nevím jestli to je origo.

[JirkaK]

Dobrý den
Mám také prosbu - na jarních Holicích se mi podařilo koupit kontrolní zařízení IK2 pro testování radiostanic řady Astra R105 - 109. Odkaz na stručný popis je zde:
http://csla.cz/vyzbroj/spojovaciprostredky/ik2.htm
VF generátor funguje, měřicí část alespoň nějaké známky života také vykazuje. Bohužel informací je na internetu minimum. Nemá někdo k tomuto přístroji český návod? Díky

[Giftmacher]

Ještě by mě zajímal typ žárovky do pozdější verze E10aK, mám tam jen prázdnou objímku.

[Emwec]

Pro JirkaK - dokumentaci pro IK 2 "Romašku"jsem měl ale nepodařilo se mi ji najít. Nejspíš jsem ji při prodeji testeru nechal novému majiteli. Mám předpis pro tester IK 1 ale to je zcela jiný přístroj zabudovaný ve skříni stejné jako u radiostanic řady Astra.
Pro Giftmacher - žárovka je běžná kontrolková pro auta, to menší provedení s vylisovanými výstupky. Horší je že se dává do vysouvatelné objímky a ta teprve do toho držáku co je na fotce. Ta výsuvná objímka je skoro nesehnatelná. Zítra to zkusím nafotit ať alespoň víš jak to vypadá.
