Pro pána s nickem Jan55:
Jaké trafo použít? Žhavení je jasnost, ale to napájecí, to je 2x ??? . V tem návodu ani v RJ sem to nenašel. Děkuju! Pepa
Zkoušeč svodu kondenzátorů
-
Jirka84835751
- Moderátor
- Příspěvky: 971
- Registrován: 17.10. 2011, 18:51
- Bydliště: U Mohelnice dál od Olomouce
Re: Zkoušeč svodu kondenzátorů
Pepo, než se přidá Jan55,
tak v tom použitém podle obrázku je 2x250V/40mA podle toho trafa (viz Uss cca 320V mezi R5 a R6 ve výkresu od Franty), žhavení podle použitých elektronek (4 - 6,3V).
Osobně mám trafo ze zvrakovaného rádia, už ani nevím z jakého.
tak v tom použitém podle obrázku je 2x250V/40mA podle toho trafa (viz Uss cca 320V mezi R5 a R6 ve výkresu od Franty), žhavení podle použitých elektronek (4 - 6,3V).
Osobně mám trafo ze zvrakovaného rádia, už ani nevím z jakého.
Re: Zkoušeč svodu kondenzátorů
Jak píše Jirka, je to z trafa vidět, 2x250V, odpory jsem použil z toho schéma co je v prvním příspěvku. Napětí je tam také napsané, to za prvním elytem asi 320V. Takže by to neměl být problém.
Re: Zkoušeč svodu kondenzátorů

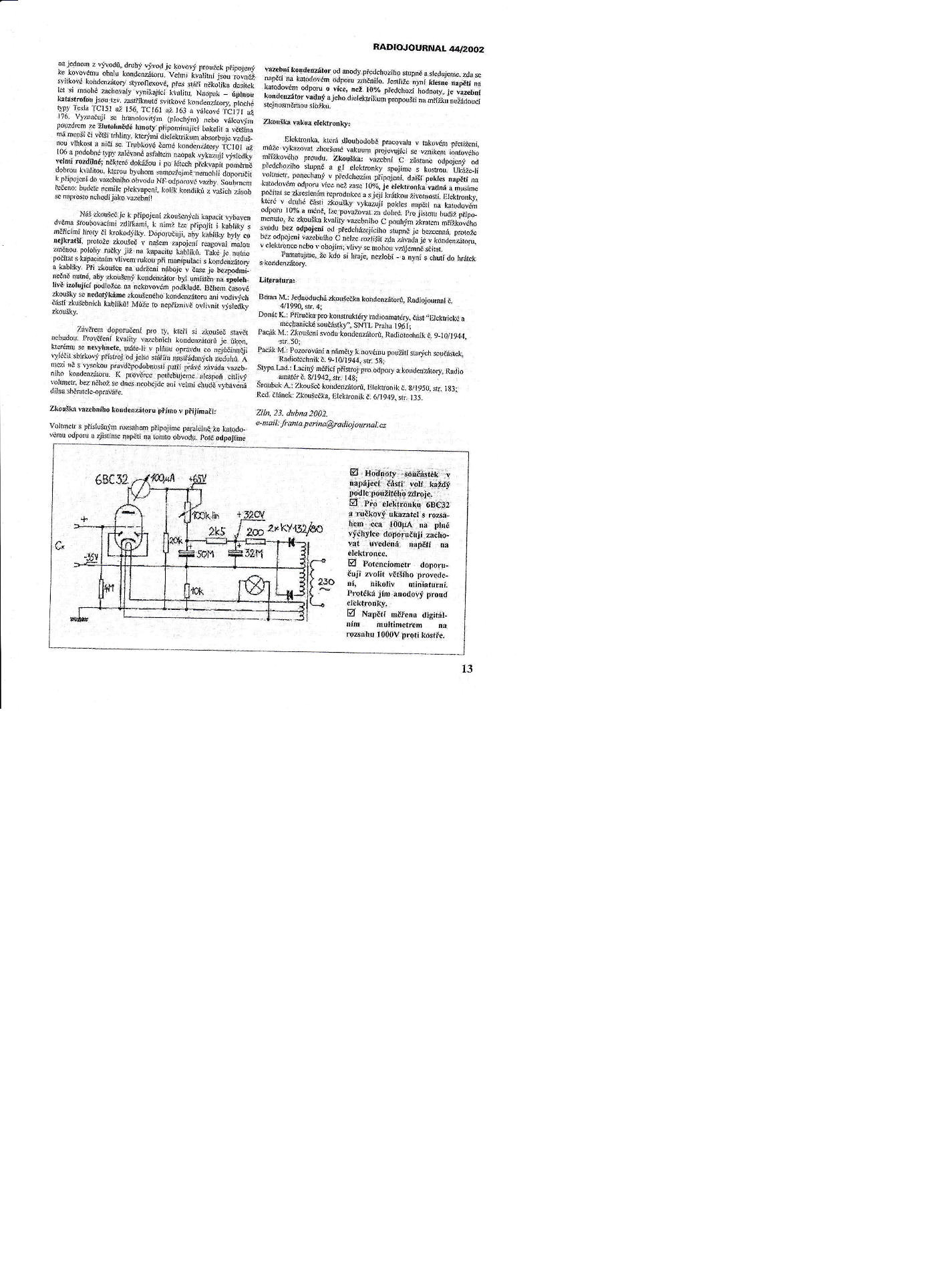

Aha, myslel jsem, že schéma co mám z nostalgyradio je stejné a tam má ty1N4007. Tohle schéma tedy vidím prvně, nemám po ruce radiojournal
V tom schémátku za radiojournalu, by asi dlouho nevydržely, tam došlo k nějaké chybce
V tom schémátku za radiojournalu, by asi dlouho nevydržely, tam došlo k nějaké chybce
Re: Zkoušeč svodu kondenzátorů
Jiri Placek
K diskusi o zkousecce svodu kondensatoru na Radioforu.
Ja mam na zkouseni svodu starych papirovych svitkovych kondensatoru zcela spolehlivou amaterskou zkousecku s akustickou indikaci kterou si kazdy muze vyrobit a zkalibrovat behem nekolika minut.
Je to zhruba dvoulitrova plechovka od konservy, ciste vymyta a bez nalepky. Test probiha nasledovne: Vymontovany kondensator hodim do plechovky ze vzdalenosti asi 50 cm a pokud kondensator vyda pri dopadu zvuk tak vim ze uz mel svod. Pokud pri dopadu kondensator zvuk nevyda tak test opakuji.
Na testovani svodu elektrolytickych, slidovych, a modernich polypropylenovych ci polystyrenovych kondensatoru pouzivam analyzator Sprague TO-6A. Ve sbirce mam jeste Heathkit IT-28 a Solar CE ale ty ted sedi na polici.
Milan reaguje:3.3.2018 (11:42)X
Tak to je jasný, že všechny svitkáče zalité asfaltem, nebo jen voskem mají v současné době svod, ať už byly používané, či nikoliv. Mohl by mi někdo potvrdit nebo vyvrátit, jestli je možné tyto kondy vysušit ? Já jsem s tím nikdy úspěch neměl, domnívám se, že v nich také dochází k migraci kovu z polepů do papíru. Ale třeba někdo má odlišné zkušenosti ???
Jano reaguje:3.3.2018 (12:16)X
U svitkáčů by se musela odstranit zálivka a pak sušit tak týden při sníženém tlaku vzduchu a zvýšené teplotě. Potřebné zařízení asi nikdo nemá, takže výsledek není možno ověřit. Prostě se musíme smířit s tím, že u starých kondenzátorů byla očekávaná životnost tak dvacet let - samozřejmě to neplatí pro panktropy a sikantropy.
Jiri Placek reaguje:3.3.2018 (13:01)X
U (zejmena starych) papirovych kondensatoru se svod musi zakonite objevit z nasledujicich duvodu:
- Dielektricky papir byl vyrobeny za pouziti kyselin a zbytkove kysele latky casem papir rozlozi prave tak jako je tomu v pripade starych novin ci knih
- Kontrola vyrobniho procesu. Napriklad ve videu https://www.youtube.com/watch?v=kanPsUDyKrU (cas 11:40) je zrejme ze vyrobni prostor neni klimatisovany a operatorky nepouzivaji ani rukavice ani rousky na ustech. Vlhkost ze vzduchu prave tak jako kontaminace dechem ci z dotyku rukou jsou nevyhnutelne.
- Zaliti parafinem ci asfaltem nezabrani difusi vlhkosti do svitku, pouze ji zpomali. U utesneni v plasiku je to podobne, prikladem jsou "hovnousy" Tesla ci "bumble bee" Sprague.
- Ionty polepu migruji v dusledku potencialu napeti do papiru. Pomalu lec nevyhnutelne.
To vse bylo dostacujici pro spotrebic s predpokladanou zivotnosti jednoho ci dvou desetileti. My sberatele / renovatori starych radii se potykame s nevyhnutelnou degradaci soucastek.
Balek reaguje:3.3.2018 (21:10)X
a co vyvyření v oleji ? Pomohlo by. Osobně na stežejní místa (vazební, blokovací, dekluplační) dávám nové, ale oživení starých by mne zajímalo.
Milan z Bratislavy reaguje E-mail:3.3.2018 (22:22)X
Dovoľlte mi pripojiť sa do diskusie, problémom je, že aj tie zbytkové kyselé látky, ktoré sú v asfalte, či vosku + vlhkosť zvonku napadnú aj hliníkové polepy a premenia ich na oxidy a hydroxidy, ktoré spôsobujú zvody a straty a v tejto forme už nemajú schopnosť viazať na seba náboj a a vekom stratia túto schopnosť úplne. Oživenie ani olejom ani ponorením do horúcich izolantov sa kapacita už nevráti.
Sendy reaguje:4.3.2018 (10:25)X
Už to tu i jinde bylo 1000x, je to degenerace dielektrika na bázi celulózy a nastává to jak u běžných kondenzátorů (hovňáky a jejich zahraniční obdoby), tak u hermeticky uzavřených - krabicové, "paky" a podobně. Asi to souvisí se zbytky chloru po zpracování papíroviny, určitě se dá o výrobě papíroviny pro elektrotechniku najít dost publikací ve starých publikacích. Svody mají i Siemensy.
Způsob detekce hodem do plechovky je pozoruhodný a bezpochyby v těchto případech vykazuje 100% ní přesnost
http://www.ebastlirna.cz/modules.php?na ... sc&start=0
Snad se nikdo neurazí, ať to máme kompletní i zde...
K diskusi o zkousecce svodu kondensatoru na Radioforu.
Ja mam na zkouseni svodu starych papirovych svitkovych kondensatoru zcela spolehlivou amaterskou zkousecku s akustickou indikaci kterou si kazdy muze vyrobit a zkalibrovat behem nekolika minut.
Je to zhruba dvoulitrova plechovka od konservy, ciste vymyta a bez nalepky. Test probiha nasledovne: Vymontovany kondensator hodim do plechovky ze vzdalenosti asi 50 cm a pokud kondensator vyda pri dopadu zvuk tak vim ze uz mel svod. Pokud pri dopadu kondensator zvuk nevyda tak test opakuji.
Na testovani svodu elektrolytickych, slidovych, a modernich polypropylenovych ci polystyrenovych kondensatoru pouzivam analyzator Sprague TO-6A. Ve sbirce mam jeste Heathkit IT-28 a Solar CE ale ty ted sedi na polici.
Milan reaguje:3.3.2018 (11:42)X
Tak to je jasný, že všechny svitkáče zalité asfaltem, nebo jen voskem mají v současné době svod, ať už byly používané, či nikoliv. Mohl by mi někdo potvrdit nebo vyvrátit, jestli je možné tyto kondy vysušit ? Já jsem s tím nikdy úspěch neměl, domnívám se, že v nich také dochází k migraci kovu z polepů do papíru. Ale třeba někdo má odlišné zkušenosti ???
Jano reaguje:3.3.2018 (12:16)X
U svitkáčů by se musela odstranit zálivka a pak sušit tak týden při sníženém tlaku vzduchu a zvýšené teplotě. Potřebné zařízení asi nikdo nemá, takže výsledek není možno ověřit. Prostě se musíme smířit s tím, že u starých kondenzátorů byla očekávaná životnost tak dvacet let - samozřejmě to neplatí pro panktropy a sikantropy.
Jiri Placek reaguje:3.3.2018 (13:01)X
U (zejmena starych) papirovych kondensatoru se svod musi zakonite objevit z nasledujicich duvodu:
- Dielektricky papir byl vyrobeny za pouziti kyselin a zbytkove kysele latky casem papir rozlozi prave tak jako je tomu v pripade starych novin ci knih
- Kontrola vyrobniho procesu. Napriklad ve videu https://www.youtube.com/watch?v=kanPsUDyKrU (cas 11:40) je zrejme ze vyrobni prostor neni klimatisovany a operatorky nepouzivaji ani rukavice ani rousky na ustech. Vlhkost ze vzduchu prave tak jako kontaminace dechem ci z dotyku rukou jsou nevyhnutelne.
- Zaliti parafinem ci asfaltem nezabrani difusi vlhkosti do svitku, pouze ji zpomali. U utesneni v plasiku je to podobne, prikladem jsou "hovnousy" Tesla ci "bumble bee" Sprague.
- Ionty polepu migruji v dusledku potencialu napeti do papiru. Pomalu lec nevyhnutelne.
To vse bylo dostacujici pro spotrebic s predpokladanou zivotnosti jednoho ci dvou desetileti. My sberatele / renovatori starych radii se potykame s nevyhnutelnou degradaci soucastek.
Balek reaguje:3.3.2018 (21:10)X
a co vyvyření v oleji ? Pomohlo by. Osobně na stežejní místa (vazební, blokovací, dekluplační) dávám nové, ale oživení starých by mne zajímalo.
Milan z Bratislavy reaguje E-mail:3.3.2018 (22:22)X
Dovoľlte mi pripojiť sa do diskusie, problémom je, že aj tie zbytkové kyselé látky, ktoré sú v asfalte, či vosku + vlhkosť zvonku napadnú aj hliníkové polepy a premenia ich na oxidy a hydroxidy, ktoré spôsobujú zvody a straty a v tejto forme už nemajú schopnosť viazať na seba náboj a a vekom stratia túto schopnosť úplne. Oživenie ani olejom ani ponorením do horúcich izolantov sa kapacita už nevráti.
Sendy reaguje:4.3.2018 (10:25)X
Už to tu i jinde bylo 1000x, je to degenerace dielektrika na bázi celulózy a nastává to jak u běžných kondenzátorů (hovňáky a jejich zahraniční obdoby), tak u hermeticky uzavřených - krabicové, "paky" a podobně. Asi to souvisí se zbytky chloru po zpracování papíroviny, určitě se dá o výrobě papíroviny pro elektrotechniku najít dost publikací ve starých publikacích. Svody mají i Siemensy.
Způsob detekce hodem do plechovky je pozoruhodný a bezpochyby v těchto případech vykazuje 100% ní přesnost
http://www.ebastlirna.cz/modules.php?na ... sc&start=0
Snad se nikdo neurazí, ať to máme kompletní i zde...
Re: Zkoušeč svodu kondenzátorů
Jestli se to nekomu hodi, ja na Frantuv zkousec pouzil trafo z Populara.
Re: Zkoušeč svodu kondenzátorů
No nech to skúšam tak či onak ten skúšač nefunguje neviem kde je je chyba možno v tej kostre ale kostra je to isté v poctate ako mínus a prečo by som mal to spojiť z kostrou kvôli zásuvke blbosť proste mi to néjde teraz nemám čas ale určite sa k tomu vrátim .Ak niekto vie tak by som bol rád za každú radu .
zrejme som hlupák .
zrejme som hlupák .
Re: Zkoušeč svodu kondenzátorů
Kostra a svorka mínus není totéž, nemůže to být propojeno dohromady, viz. schéma. I filtrační kondenzátory musí být od kostry odizolovány. Zkoušeč má vysoký vstupní odpor, proto je výhodné ho umístit do kovové skříňky a tu uzemnit, je to ochrana před elektromagnetickým a statickým polem.
Re: Zkoušeč svodu kondenzátorů
No a tak to mám a kurnik nejde sviňuch no nič vyhodím to a nebudem sa trápiť aj tak hodne mám toho aspoň sa konečne pustím do Olivera
