TV Tesla 4002A (4001A) renovace - konzultace

[David]

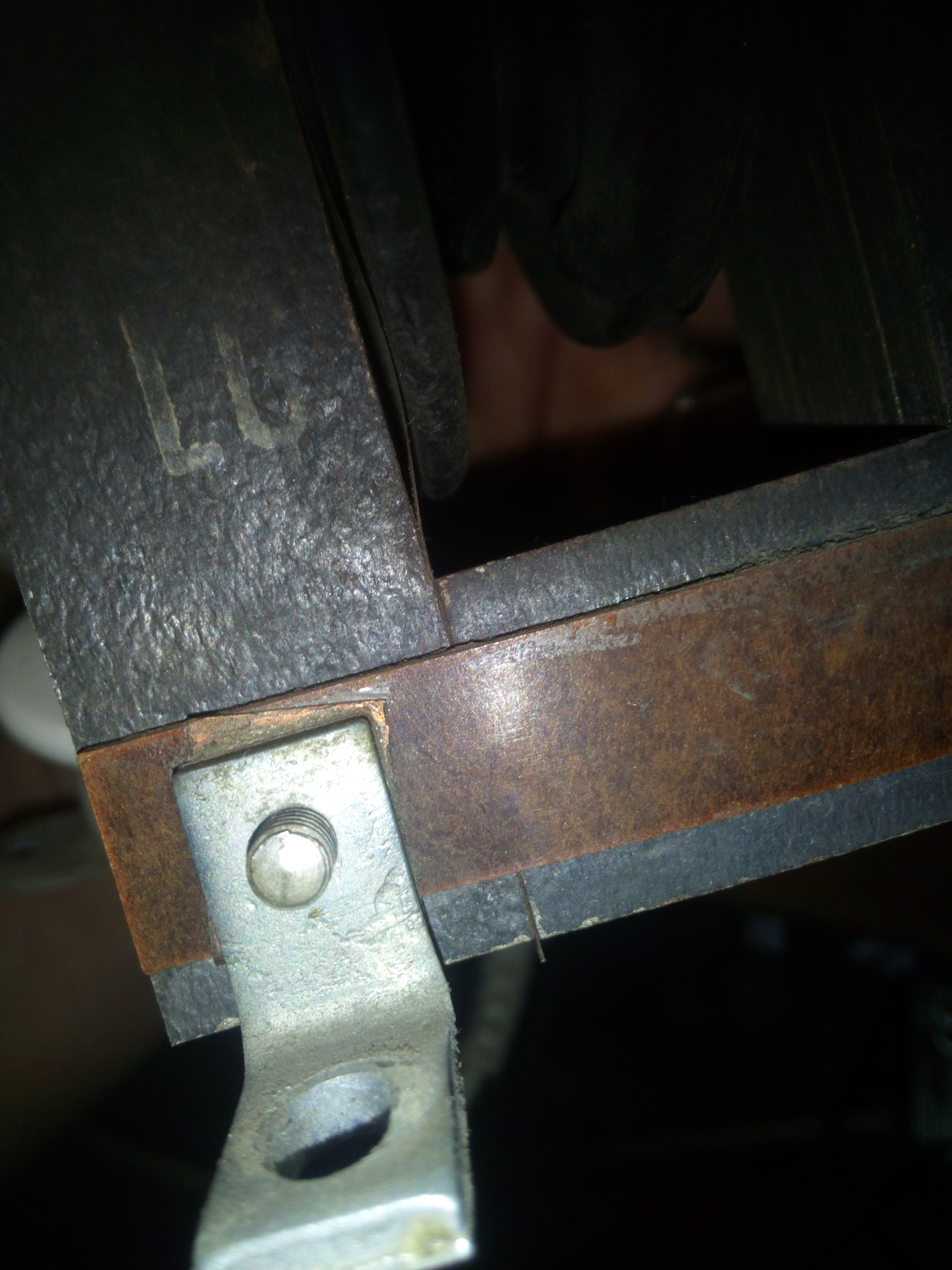

Zdar tak mam venku vn trafo prouzek je tam jen jeden ovsem jestli uz to nekdo neupravil poslu fotku treba to poznas

[David]

Ovsem vtom navodu pisou odstranenim lepenkoveho pasku ovsem to uz tam nebude zadna mezera

[Jardak]

Origo jsou tam dvě podložky. Je možný, že už jednu někdo odstranil. Tu zbyvajici je tam potřeba nechat.

[David]

Vypada to tak ze to nekdo predelaval i vyvody na trafu sou jinak zapojeny. Jinak anodovy napeti je tet 350 a ucinnostni 431. Odpor na stinici mrizce sem dal 5.6K

[Jardak]

Kolik je na katodě 6L50? Pokud tam tedy zůstal katodový odpor 100 ohm.

[David]

Na katode je 8V

[Jardak]

8V je dost, tákze elektronka je patrne dobrá. Je tedy potřeba zkontrolovat součástky kolem elektronky E16. Předpokládám, že kondenzátory C 72, C 78, C 79 jsou nový. Kondenzátor VN C 81 je nejlepší rovnou odstranit, není potřeba. Na pozici slidových kondiku C 67 a C 71 jdou použít keramické 330 p/ 500 V.

Správná činnost generátoru i obvodu vybíjecí elektronky má velkej vliv na účinnost koncového stupně. Je třeba si uvědomit, že zmenšování šířky se provádí zmenšováním amplitudy budících impulzů. Tím se se zmenšením šířky snižuje účinnostni i vysoký napětí a současně se zvysuje zatížení koncový elektronky.

Účinnostni napětí 420 - 430 V je u sériového zapojení s původní obrazovkou. Po úpravě musí být alespoň těch 480 V.

[David]

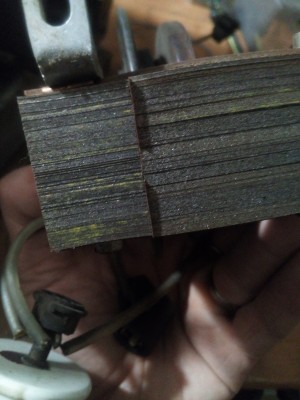

Ano všechny svitky sou nové po tvé radě i C67 C71 zlepšení nepatrny při maximálním roztažení obrazu je 438 V a na katodě je po 15 minutach provozu 7V. Poprehazuju ješte elektronky a poměřim to zmovu, napadá mě i jestli neni špatny VN trafo když sem ho měl venku tak plechy nejsou pěkně usebe jde to i na fotce vydět.Mohl bych zkusit prohodit odbočky na trafu podle schematu sou zapojeny konce vynuti myslim 1 a 4 ja to mam podle upravy 2a4.

[Jardak]

No nápady už trochu docházejí. U sériových 4001 s původní obrazovkou mám vychylovaceky zapojeny na odbočky 1 a 3. Z fabriky bývají zapojeny na 2. a 3. odbočku. To je ale obraz na levé straně trochu přeložený. Po přepojení na 1. a 3. odbočku přeložení zmizí.

U té upravené 4001 na větší obrazovku mám novější VN trafo. Je to ta prostřední varianta, které má cívku bez bakelitoveho cela. To má o jednu odbočku méně. Myslím, že vychylovaceky mám zapojené na celé vinutí.

Jediný co mě už napadá, je že feritový kroužek, kterým se opatřují vychylovacky zlepsi jakost obvodu a vzhledem k tomu, že tvoří hlavní zátěž VN trafa, tak zlepsí jakost i jeho samotného.

Jak jsou na tom elektronky? Máš nějak ověřené jejich kondice? Divný je, že po určité době provozu klesne katodový proud.

[David]

Tak sem trošku popřehazoval elektronky E16 na jedne sem dokonce učinnostni naměřil 412V tak je možny že nemam ani jednu vpohodě ale ta co je teť na pozici E16 je asi v nejlepším stavu testoval sem je na pozici E 14 protože pokud byla uplně vháji tak se obraz nenatáhl ani do poloviny. Nemůže to dělat ještě slabá 6Z31? Ja mam jeste 4001 na dily tak mam par dilu no je tam i 6L50 ale ma utrhlej klobouček tak nevim jestli ju opravim. Jinak přehodil sem i vyvody na trafu ale to nemá žadnej vliv na rozměr spis to teť zaclo dělat vodorovny stíny a pořad je ten obraz hrozne nalevo
