náhrada AD1,RE604,elektronkou AL1,AL4 nebo 4P1L

[Milan]

Velmi zajímavý příspěvek k náhradě v dnešní době drahé koncové triody RE604 nebo AD1 jsem před časem objevil na tomto odkazu http://www.radiomuseum.org/forumdata/up ... 04-AL4.jpg . Sice jsem na tento odkaz české sběratele upozornil, ale v knize vzkazů je to již dávno vymazané, tak to dávám sem.
Zapojení má nespornou výhodu v tom, že není potřeba zasahovat do zapojení přijímače.
Využívá se elektronky AL4 v pentodovém zapojení, původní předpětí -40V pro g1 triody je zde izolováno vazebním kondenzátorem 68nF a elektronka si vytváří předpětí automaticky spádem na katodovém odporu 270R a na umělém středu vytvořeném odpory 75R. Tlumící odpor v g1 zabraňuje rozkmitání, AL4 má poměrně velkou strmost.
Z údajů je zřejmé, že AL4 má mírně překročenou anodovou ztrátu, což ji však –vhledem k robustnosti systému- nikterak neohrozí.(vhodnější by byla AL5, která je však bohužel také vzácná)
Původní trioda AD1 má žhavící proud 0,95 A zatímco AL4 bere 1,75 A. Dochází tedy k mírnému přetížení síťového transformátoru v přijímači.
Ovšem náhrada od výrobce TESLA AD1n odebírá celé 2 A a nikdy snad nic neshořelo.

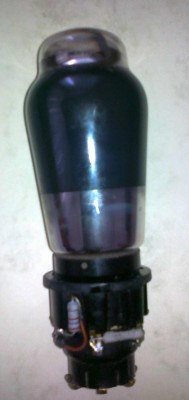

Ke konstrukci bylo využito soklu vadné AF7 a bakelitové lamelové patice spojené středovým šroubem M3. V soklu jsou umístěné odpory 2x75R,330K,1K a vazební kondenzátor. Na boku patice potom katodový odpor a odpor pro g2.

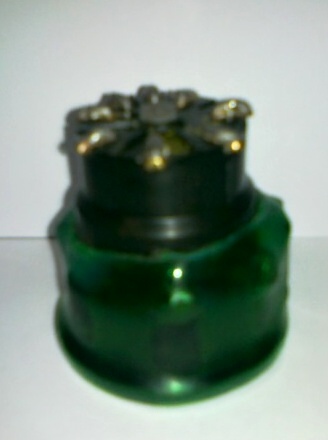

Byl jsem upozorněn, že takovéto uspořádání je nebezpečné, protože mohou vzniknout případné zkraty a nebo úraz. Osobně s tím nesouhlasím, takováto náhrada vypadá v přijímači přirozeněji a odpory se lépe chladí. Ale abych vyhověl i těmto uživatelům smrštil jsem kolem patice hrdlo PET flašky pomocí horkovzdušné pistole. Též je možné použít smršťovací bužírku pro kabelové spojky nebo uříznout novodurovou trubku vhodného průměru a tu pak zalepit.

Subjektivní poslechové zkoušky v přijímači dopadly velice dobře, osobně nerozeznám zvuk náhrady od původní AD1.

[Heptoda]

Tak mne napadlo , nešlo by za AL4 použít 4P1L používanou za AL1 ? Asi blbost , možná ne , v nouzi pak by se dala nahradit AD1 tou 4P1L se stávající úpravou na http://www.radiomuseum.org/forumdata/up ... 04-AL4.jpg ?? A shánět mezi tím originál... A vlastně by odpadlo i vytváření umělého středu odpory R75.

[K..Smolka]

A co takhle AL4 zapojit přímo jako triodu ? Katodu spojit se žhavením; g2 s anodou ; případně g3 s katodou ?

[Milan]

Údajně to takhle funguje přímo s AL1, nevím zatím jsem nezkoušel. Též jsem viděl náhradu 2x4p1l na radiomuseum.org.

[Heptoda]

Citace="Milan" Též jsem viděl náhradu 2x4p1l na radiomuseum.org.[/quote]
Mohu poprosit o bližší ? Asi je to přístupné jen pro ty co jsou registrovaní , to já bohužel nejsem. Nebo špatně hledám, i to je dost dobře možné. Děkuji.

[Heptoda]

Tak jsem s tou náhradou pomocí 4P1L na Radiomuseu pohořel.Dostanu se na http://www.radiomuseum.org/dsp_search.cfm , zadám 4P1L , načte se stránka s odkazy o náhradách ale tím to končí , odkazy nereagují. Tedy asi jen pro registrované , nebo hledám špatně?

[Jirka84835751]

Tu 4P1L má solidně rozepsanou Václav:
http://balek.v.sweb.cz/radiotechnika/re ... hrpent.htm

[Milan]

Je potřeba zatat hledat do fóra ersatz AD1, hlavní řeč je tam bohužel němčina, ikdyž angličnitna tam má již silné zastoupení...
http://www.radiomuseum.org/forumdata/upload/radios1.jpg
http://www.radiomuseum.org/forum/ersatz_fuer_ad_1.html
http://www.radiomuseum.org/dsp_search.cfm


a nápad s AL1 je popsán pěkně zde :
http://www.radiomuseum.org/forum/telefu ... uper2.html

[Heptoda]

Milane děkuji! Ale mám hned o jeden problém v teorii náhrady více. To , že tam píše o 4P1M beru jako překlep. Ale , pochopil jsem dobře , že nahrazuje jednu AD1 DVĚMA 4P1L ? Měl jsem v úmyslu vyzkoušet vždy jednu 4P1L za jednu AD1 , zapojit jako triodu. Mřížku g3 spojit se středem žhavení, g2 spojit s anodou. Nejde mi o trvalý provoz , jen po dobu oživení radia, chci maximálně uchránit ty koncové AD1. Takže , bude stačit jedna za jednu ?
TO Jirka: o stránkách p. Balka vím leta, ale to je trochu o jiných elkách , navíc znám i stránky odkud je čerpáno, http://www.jogis-roehrenbude.de/ . Ale i tak také díky.

[Milan]

Ano pochopil, elektronky jsou zapojeny paralelně jako triody. Autor patrně vycházel z toho, že původní AD1 má anodovou ztrátu 15W, zatímco 4P1L pouze 7,5W. Nepochlubil se však jaký anodový proud se mu podařilo dosáhnout při původním předpětí g1
Tyto stránky říkají, že to nebude žádný zázrak : http://www.audio-talk.co.uk/phpBB2/view ... 73e9d40234

Takže by stačila i jedna, rád bych to zkusil, ale nemám na to čas. Schvalně se pochlub výsledkem.
