FM modul

[ranlos]

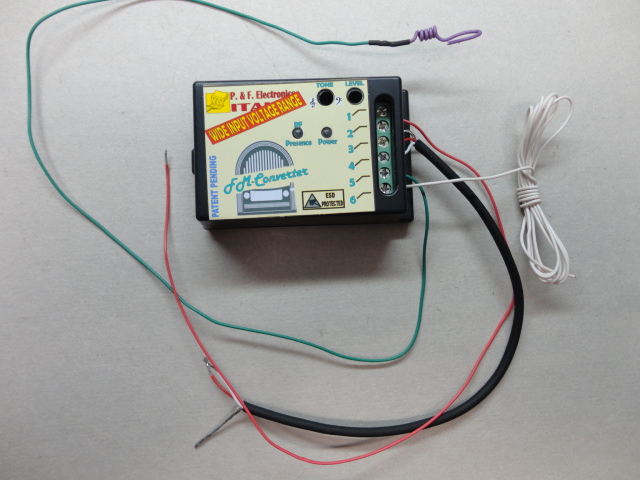

Prodám FM modul do starého lampového, modul umožnuje poslouchat FM na jakémkoliv rádiu zde popis. Konvertor FM-AM popis Modul „FM-converter“ vám umožňuje přidat pásmo FM do starých rádií, která mají pouze toto
Dlouhé vlny, střední vlny a krátké vlny.
Modul ani v nejmenším neovlivňuje fungování rádia, naopak přidává něco navíc,
další přijímací pásmo.
Jeho nejdůležitější a inovativní funkcí je ta, se kterou se provádí frekvenční výchylka
ladicím knoflíkem rádia, bez jakéhokoli přidání převodů, šňůr, popř
potenciometry pro ladění stanic.
Malý modul může být umístěn kdekoli na rádiu pod nebo nad
rám tam, kde je to považováno za nejvhodnější a kde to prostor umožňuje.

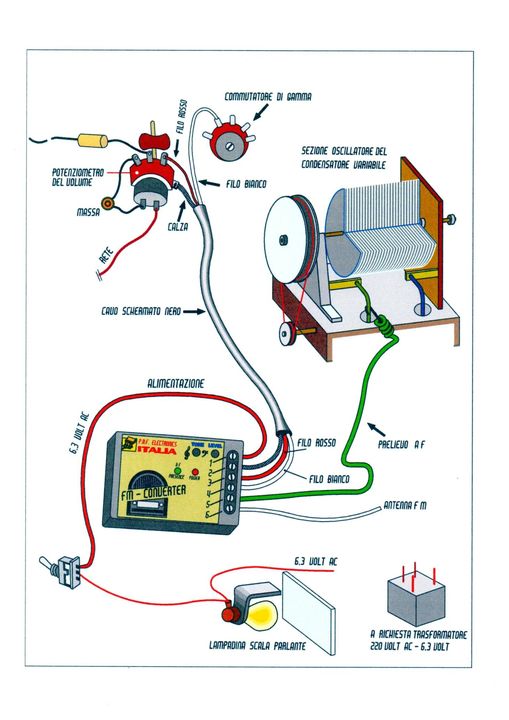

JAK SE PŘIPOJIT
Modul má vertikální otvor na pravé straně krabice na 6
svorky, ve kterých jsou různé kabely zastaveny, utaženy příslušnými šrouby, které umožňují připojení
modulu na rádiu. V případě potřeby lze kabely zkrátit nebo prodloužit.
Svorky jsou číslovány od 1 do 6 počínaje shora dolů.
1) 5 až 7 V AC a 7,5 až 13 V DC napájecí kabel
2) ZAPOJTE stíněný kabel
3) ČERVENÝ vodič stíněného kabelu (AUDIO výstup)
4) BÍLÝ vodič stíněného kabelu (AUDIO vstup)
5) drát s malou cívkou, která se uzavírá "smyčkou" pro odběr AF.
6) Anténní kabel pro příjem FM asi 1m.
Odpájejte drát připájený na pravé boční svorce potenciometru hlasitosti; toto vlákno
normálně pochází z přepínače rozsahu. Na jeho místo připájejte ČERVENÝ vodič kabelu
stíněný od vývodu č. 3 formuláře.
BÍLÝ drát, který vychází ze svorky 4, jej naopak připájete k tomu, ze kterého jste odpájeli
pravý vývod potenciometru a na jeho místo jste připájeli červený vodič. Na některých rádiích
potenciometr hlasitosti by mohl být v obvodu zapojen jinak; v tom případě musí
vždy přerušte linku BF, která jde od triody detektoru-předzesilovače BF směrem k
koncový ventil, potenciometr hlasitosti nevyjímaje.
Vytažení AF probíhá indukcí, upevněním „smyčky“ k drátu připájenému na kondenzátoru
proměnnou oscilační sekce, pouze lehkým zmáčknutím.
Pro zkušenější a pro ty, kteří nechtějí ukazovat drát pro vzorkování AF kolem, je to možné
postupovat jiným způsobem. Je identifikován kolík odpovídající mřížce triody oscilátoru
převáděcího ventilu a je k němu přivařen pevný drát 4-5 cm. Na tomto svařovaném drátu je
naviják s konečnou "smyčkou", s předvídavostí ohnout konec drátu, který jste svařili
trochu dolů, jako háček, aby se vzorkovací vlákno nedostalo ven; to je vše!
Modul na horní straně má 2 LED (ČERVENÁ a ZELENÁ) a 2 otvory, kterými je možné
upravte úroveň BF a TONE. Nastavte LEVEL tak, aby odpovídala výstupní úrovni zvuku
převodník na hlasitost rádia najít správný poměr natolik, aby to nedělal
zkreslit zvuk rádia. Upravte TONE pro příjemný poslech. Tónový ořez se přizpůsobí
vpravo ve směru hodinových ručiček NÍZKÉ tóny, zatímco vlevo proti směru hodinových ručiček VYSOKÉ tóny.
Červená LED se rozsvítí, když je modul napájen. Zelená, když je signál uzamčen
oscilátoru AF. Takže nemůžete udělat chybu, kam jdete umístit drát pro vybírání
AF na proměnném kondenzátoru; ten pravý nám to naznačí, když se rozsvítí zelená LED.
Modul může být napájen přímo z lamp mluvícího schodiště nebo z vlákna
ventily. To je, když je zapalování vláken paralelní; sekundární nn transformátoru
zdroj zvládá napájet i převodník, který pohltí cca 35 mA +/- 10 %.
V případě, že jej potřebujete nainstalovat na rádio, které má ventily se sériovým zapalováním, může být
trochu problematičtější je získat vhodné napětí pro napájení modulu odkazovaného na zem,
s ohledem také na to, že obvody se liší různými způsoby kvůli hospodárnosti spotřebičů. V těchto
V případech je vhodné použít malý transformátor, který Vám můžeme dodat s převodníkem
se schématem zapojení pro samostatné napájení modulu. S nižším napětím
při 5Vac převodník nefunguje; pokud jej napájíte stejnosměrným napětím, je vhodné ne
vyšší než 13 Vdc. Převodník je dodáván tak, aby mohl pracovat se střídavým napětím. Být schopen
zapněte stejnosměrným napětím, připojte 2 svislé kolíky umístěné nad svorkou n. 1 zadáním
jumper, který je umístěn pouze na jednom kolíku. POZOR: vložení propojky musí být
hotovo s vypnutým převodníkem!
Je nutné připravit spínač, který připojí a odpojí napájení modulu; tento
normálně jej můžete umístit do zadní části rádia. Každý si může vybrat
pozici, kterou považuje za nejvhodnějšítrochu dolů, jako háček, aby se vzorkovací vlákno nedostalo ven; to je vše!
Modul na horní straně má 2 LED (ČERVENÁ a ZELENÁ) a 2 otvory, kterými je možné
upravte úroveň BF a TONE. Nastavte LEVEL tak, aby odpovídala výstupní úrovni zvuku
převodník na hlasitost rádia najít správný poměr natolik, aby to nedělal
zkreslit zvuk rádia. Upravte TONE pro příjemný poslech. Tónový ořez se přizpůsobí
vpravo ve směru hodinových ručiček NÍZKÉ tóny, zatímco vlevo proti směru hodinových ručiček VYSOKÉ tóny.
Červená LED se rozsvítí, když je modul napájen. Zelená, když je signál uzamčen
oscilátoru AF. Takže nemůžete udělat chybu, kam jdete umístit drát pro vybírání
AF na proměnném kondenzátoru; ten pravý nám to naznačí, když se rozsvítí zelená LED.
Modul může být napájen přímo z lamp mluvícího schodiště nebo z vlákna
ventily. To je, když je zapalování vláken paralelní; sekundární nn transformátoru
zdroj zvládá napájet i převodník, který pohltí cca 35 mA +/- 10 %.
V případě, že jej potřebujete nainstalovat na rádio, které má ventily se sériovým zapalováním, může být
trochu problematičtější je získat vhodné napětí pro napájení modulu odkazovaného na zem,
s ohledem také na to, že obvody se liší různými způsoby kvůli hospodárnosti spotřebičů. V těchto
V případech je vhodné použít malý transformátor, který Vám můžeme dodat s převodníkem
se schématem zapojení pro samostatné napájení modulu. S nižším napětím
při 5Vac převodník nefunguje; pokud jej napájíte stejnosměrným napětím, je vhodné ne
vyšší než 13 Vdc. Převodník je dodáván tak, aby mohl pracovat se střídavým napětím. Být schopen
zapněte stejnosměrným napětím, připojte 2 svislé kolíky umístěné nad svorkou n. 1 zadáním
jumper, který je umístěn pouze na jednom kolíku. POZOR: vložení propojky musí být
hotovo s vypnutým převodníkem!
Je nutné připravit spínač, který připojí a odpojí napájení modulu; tento
normálně jej můžete umístit do zadní části rádia. Každý si může vybrat
pozici, kterou považuje za nejvhodnější. Každý, kdo chce slyšet pouze FM, může modul vždy napájet
bez přepnutí spínače, ale již neposlouchá OL, OM, OC a PHONO.
ÚKON
S vypnutým modulem rádio funguje ve všech ohledech originálně (OL, OM, OC a FONO)
když jej zapnete, budete poslouchat FM od 88 do 108 MHz a stanice se ladí knoflíkem
to samé rádia s ručičkou mluvící stupnice, která se pohybuje jako u ostatních rozsahů (i když
neexistuje referenční stupnice s frekvencí FM).
Po vypnutí modulu se rádio vrátí do původního stavu, aniž by se ztratilo
absolutně žádná z jeho původních funkcí!
Aby modul fungoval, MUSÍ být přepínač rozsahu nastaven na OM.
Převodník je kalibrován a testován ve frekvenčním rozsahu od 520 do 1630 kHz s
profesionální vybavení. Normálně rádio v OM pokrývá více částí pásma
a to způsobuje, že exkurze je větší. Ale pokud je rádio mimo provoz nebo pokrývá méně než
pásmo, dochází ke zúžení pásma přijímaného v FM.
U rádií, která mají 2 části OM (OM1-OM2) se pásmo FM automaticky rozdělí na 2
začněte plynulejším laděním.
Ladění rádií není lineární, takže si lze všimnout, že na začátku pásma (88 MHz)
stanice jsou blíže, ale vždy perfektně volitelné; ke konci pásma se stává ladění
širší a stanice se naladí šířeji.
V případě jakýchkoli problémů nebo potíží, se kterými se setkáte při montáži převodníku, jsme vám k dispozici
kompletní zajištění. Na převodník se vztahuje plná záruka; pokud to nefunguje nebo se objeví
anomálie, je nahrazen.
Šťastný poslech FM s vaším vintage rádiem!

[jirka5]

Kolik za to?

[ranlos]

1650

[Peca]

Ten popis je psaný jakým jazykem? Google translator to nesežere.

Modul může být napájen přímo z lamp mluvícího schodiště nebo z vlákna
ventily.

[Jirka84835751]

ranlosi:
nic ve zlém, ale snad jsi Čech, aspoň jsi mohl otrocký překlad "umravnit" do lepší češtiny, chyb je v něm dostatek, když už se ani nenamáháš odpovědět na cenu ="1650",
která je v čem? : Kč, eurech , dolarech, rublech, kunách atd., výrobce je kdo?...
Snad nejsi v pubertě, abys nedokázal dospělý projev...
Jirka84835751

[Jan55]

Tady je ten člověk, co to vyrábí. Třeba by náš klub s ním mohl udělat obchod, aby to tu v čechác nebylo tak drahé, jak to tu Radek prodává za šílené prachy
https://www.facebook.com/fmconverter

[Pepa]

Je to asi ten italský výrobek, jak se tu před časem diskutoval.

[jirka5]

Ten Talián má poslední zápis na FB 14.října 2017, čili 6 let vůbec nic. To je hodně divné. Taky nemá nikde sebemenší zmínku o ceně, abychom mohli posoudit, jestli za to bude taky chtít "šílený prachy". Hromadný dovoz, samozřejmě s množstevní slevou, je dobrý nápad, teď jde jen o to, jestli s tím pán bude svolný a kdo si to vezme na triko.

[Martin 1374]

Pokud to někdo dotáhne od slov k činům, jdu do toho hned. A bude-li to v mých silách pomohu.

[ranlos]

Ano překlad z Italštiny je pomocí Google překladač a přepisovat se mi to nechtělo, většina lidí to pochopila jen pár imbecilů to kritizovalo a kdybych to přepisoval tak by to bylo možná horší, co se týče ceny každý si může napsat výrobci, aby mu to za 80 eur poslal.
