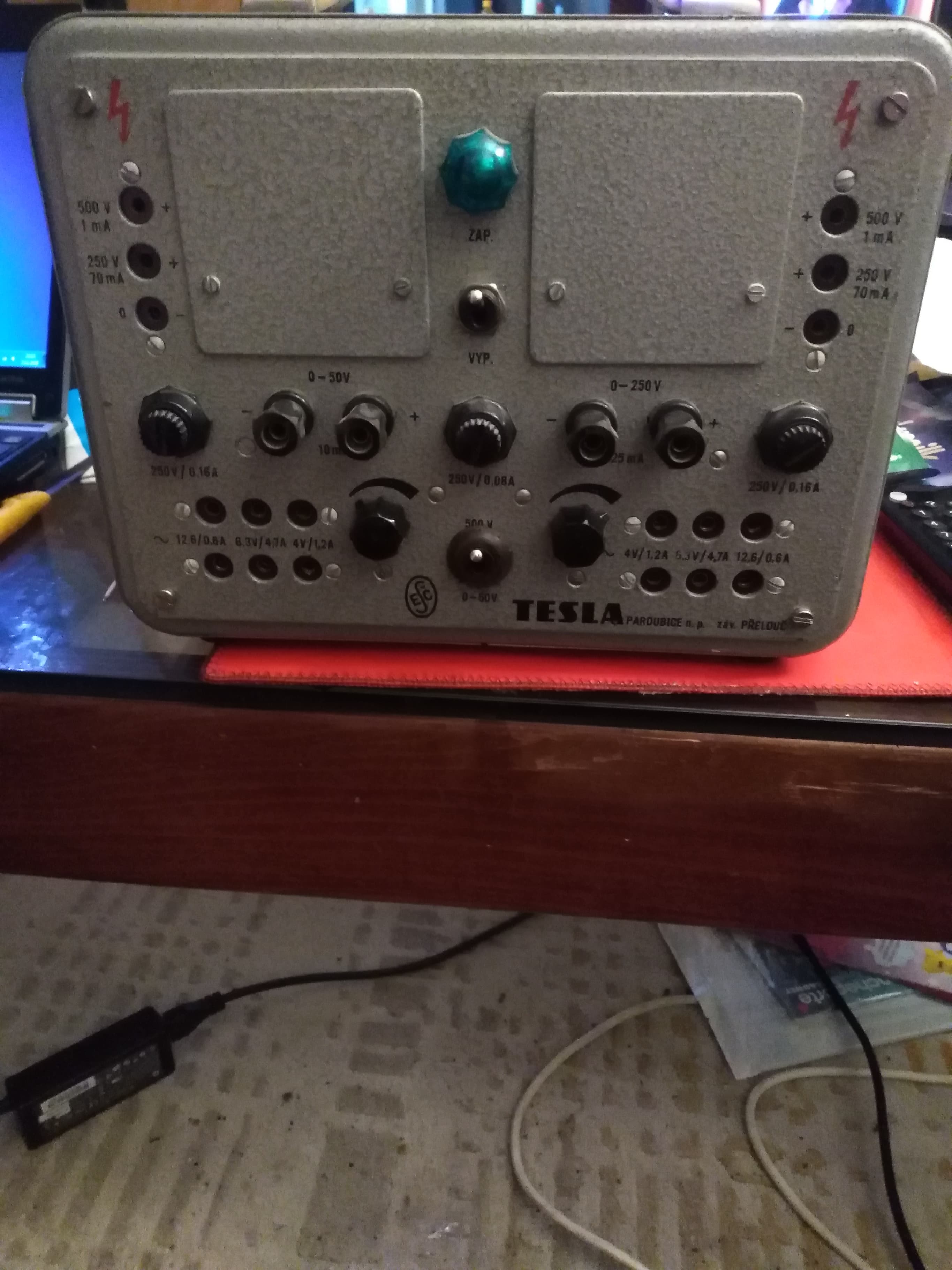

Tesla zdroj typ 052

[ranlos]

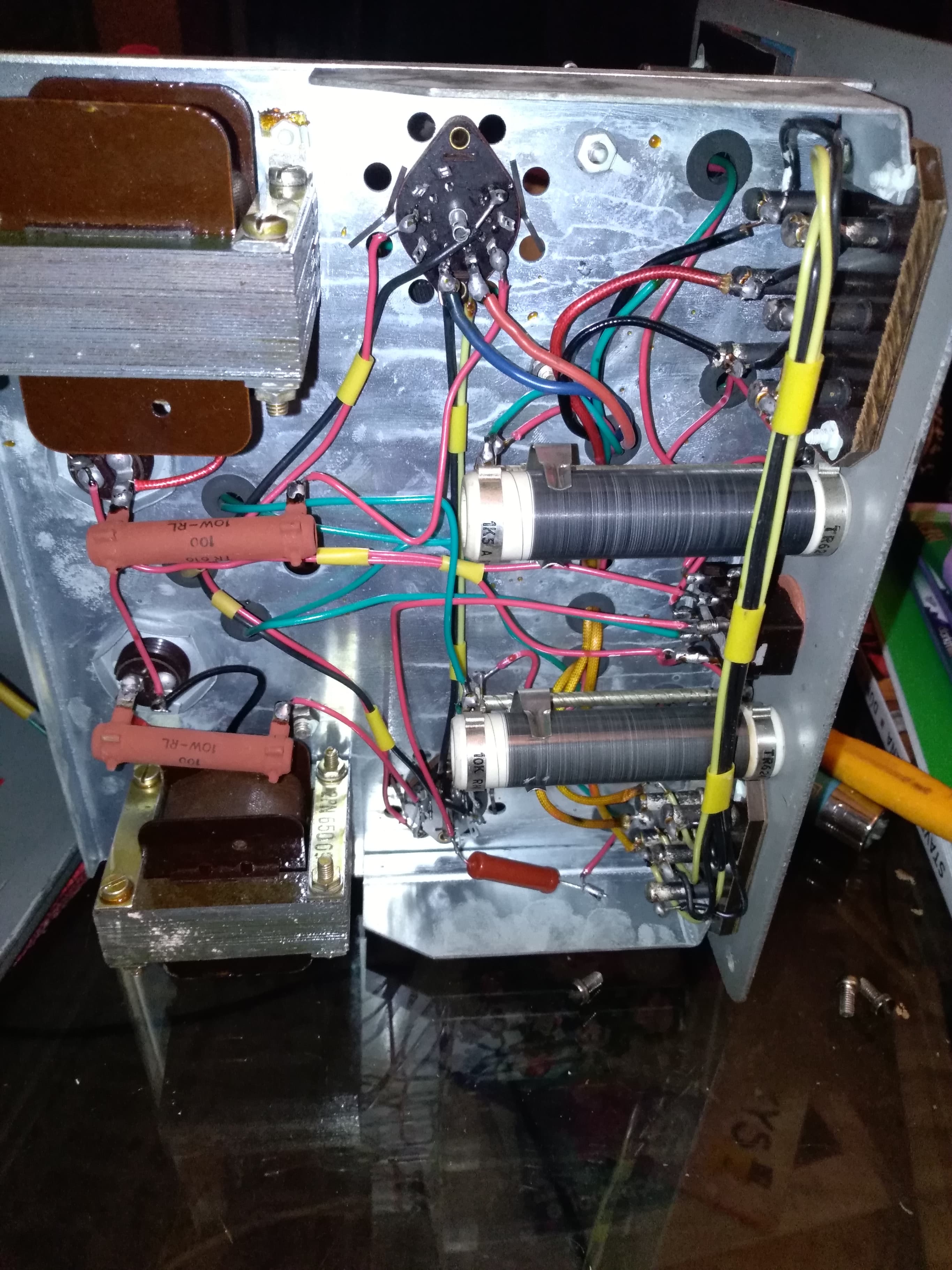

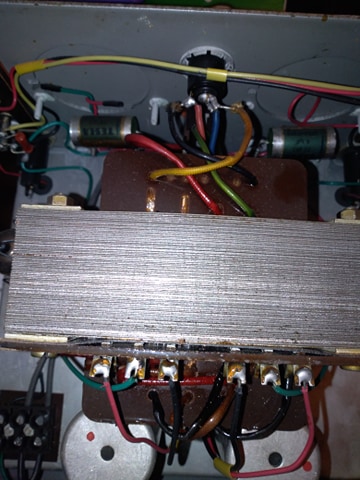

Zdravím všechny rád bych získal návod či schéma na tenhle zdroj rád bych ho použil pro své pokusy s elektronkami předem děkuji za vaše reakce.

[zdenoeddie]

Schemu si prekreslis, je to otazka hodiny.
Na nejake nie velmi narocne laborovanie je to ok, inak nepouzitelne. Sam ho mam, chcem ho prerobit na plne regulovatelny zdroj. Zatial som sa zastavil na scheme regulatora, ktory by bol blbovzdorny.

[jirka5]

Tento zdroj pochází snad z nějaké školní soupravy. Už přesně nevím, co to bylo, ale ty bedýnky byly celkem asi tři. Pro začátek si tam aspoň doplň ty měřáky, vhodné panelové mají třeba v Hadexu. Můžeš tam dát také digitální z Hezkého dne, ty mají výhodu, že můžeš současně měřit napětí a proud, ale zase musíš vyřešit problémy s jejich napájením, což už je dosti velká překopávka a vyplatí se jen v případě, že se to celé rozhodneš rekonstruovat na plnohodnotný zdroj, jak píše zdenoeddie. Inspirovat se můžeš třeba tady: http://www.radiohistoria.sk/Oldradio/ma ... cu/0000420 . Nejde ovšem o blbuvdorné zapojení. Jinak pozor na bezpečnost, tenhle zdroj dovede ošklivě pokopat!

[hejnej]

Ten zdroj malinko vzhledove jiny mam ve sbirce.
Pouzivam ho na formovani hlavnich elytu.
Schema mam, uz nevim, kde jsem ho vystoural.

[frana]

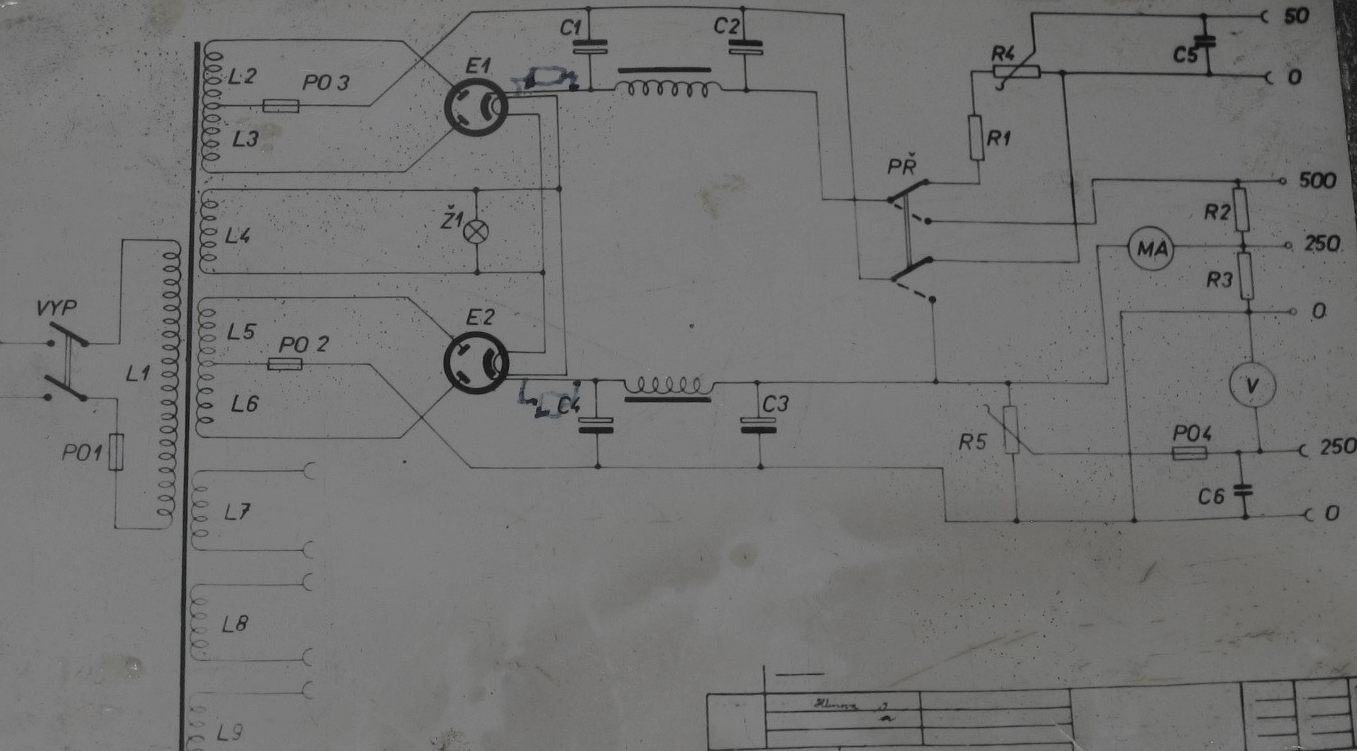

Zdar, tohle schema jsem do "placu" dal patrně já, bylo přilepený na vnitřní straně krytu toho zdroje. Vladimír

[Pepa]

Ahoj,
tenhle zdroj už se tu řešil dvakrát.
Třeba zde: https://radio-forum.cz/domains/radio-fo ... f=8&t=2074
a tam je odkaz na další diskuzi.
Bohužel, ale nikdo schéma nezveřejnil. Případně rozdíly mezi variantami. Teda zveřejnil frana, ale přes úschovnu a já jsem na to téma narazil až po uplynutí doby úschovny
frano, je to ten zdroj z obrázku?

[frana]

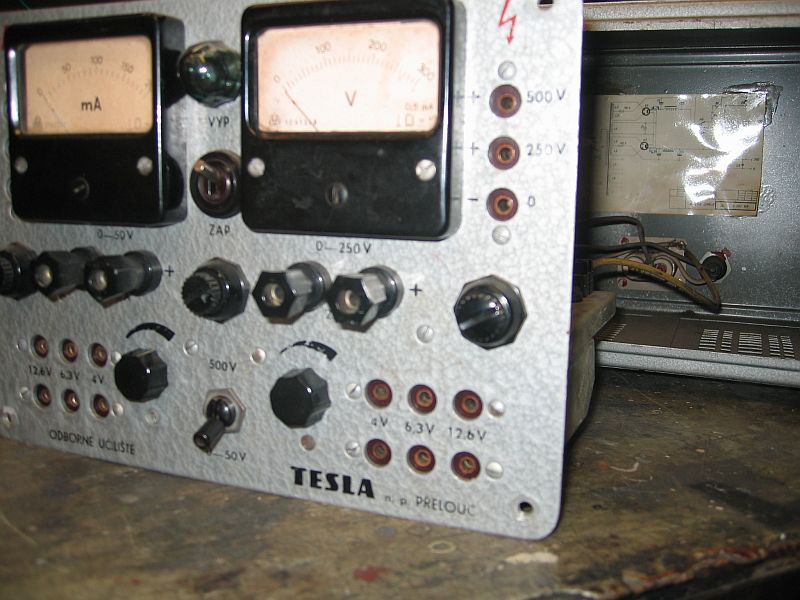

Tady je foto toho "mého" zdroje. budíky jsem namontoval já, původně byly díry pro ně zaslepené. Vzadu je vidět to schema, zezadu na štítku je označení T052.

[Emwec]

No, než se pracně předělávat s tímhle zdrojem, je lepší pořídit podstatně lepší BS 275 a tenhle poté poslat dál. Já to tak kdysi udělal. I když uznávám že sehnat dnes funkční BS 275 taky není jednoduché...

[Pepa]

Frano, dík, to je on, ten mám také.
BS275 jsem kdysi měl, ale ukradli mi ho... na aukru jsem koukal za skoro 3500,-

[jirka5]

Pro toho, kdo se tímto zdrojem inspiroval a chtěl by si postavit nějaký zdroj pro pokusy s elektronkami, jsem vyhledal tento zdroj od jednoho německého soudruha:

bastlverze: https://elektronikbasteln.pl7.de/stabil ... 1-250-volt

konečná verze: http://www.roehrenkramladen.de/hboexp4/hboexp4.htm

Ale tu bednu Tesla 052 bych nechal v původním stavu, je doklad doby, bylo by škoda ji překopávat.
