Tesla 721A Festival

Příspěvek od marianb20 » 28.05. 2020, 15:18

Dobrý den, mám pár otázok ohľadne rádia Tesla 721A. V prvom rade nie som zbehlý elektrotechnik iba amatér preto by som poprosil pár rád. Aj keď viem, že na takomto fóre sa zaoberá množstvo ľudí dobovym restaurovanim, ja mám vsak v pláne rádio trocha upraviť pre otca. Preto sa pýtam aký je najjednoduchší spôsob pridania modulu (fm,MP3...) aby to fungovalo cez pôvodne reproduktory (cez pôvodnú schému). Množstvo ľudí takéto úpravy zavrhne a plne to chápem. Jednou z možností je vyhodiť originálne šasy a nahradiť ich novou technikou alebo druhou je pridanie modulu k existujúcej schéme. Za odpoveď vopred ďakujem.
Stav rádia: neoriginalne tlačidlá, predchádzajúci majiteľ menil množstvo suciastok za moderné nahrady ale rádií nefunguje. Po zapnutí sa reproduktory rezonujú a nedajú sa stíšiť (hučí). Inak je rádio v schopnom stave.
hejnej
Příspěvky: 84
Registrován: 06.09. 2013, 17:48

Re: Tesla 721A Festival

Příspěvek od hejnej » 28.05. 2020, 19:14

Ahoj,
1) fotka celkem nepouzitelna
2) ty upravy co mas v umyslu jsou u tohoto jiz zberatelskeho pristroje za me silne proti srsti
3) ... ale uz se v tom asi nekdo pred tebou hodne vrtal, tak uz to asi tak velka skoda nebude - zalezi taky na stavu bedynky. Hezka bedna=vetsi skoda.
4) pokud zamyslis nejaky modul, asi se stejne nevyhnes dle popisu stavu radia (jiz asi vadneho), oprave alespon casti obvodu prijimace. Aby to hralo pres ty puvodni reproduktory.
5) soustredil bych se na diagnostiku NF casti od svorky gramo + zdroje
marianb20
Příspěvky: 11
Registrován: 28.05. 2020, 14:59

Re: Tesla 721A Festival

Příspěvek od marianb20 » 29.05. 2020, 16:23

Ďakujem za rýchlu odpoveď.
1.fotky doplním
2.Samozrejme chápem ohradenie voči úprave ale rádio to má asi za sebou. Rozmyslal som či vôbec na takomto fóre sa pýtať takú otazku.

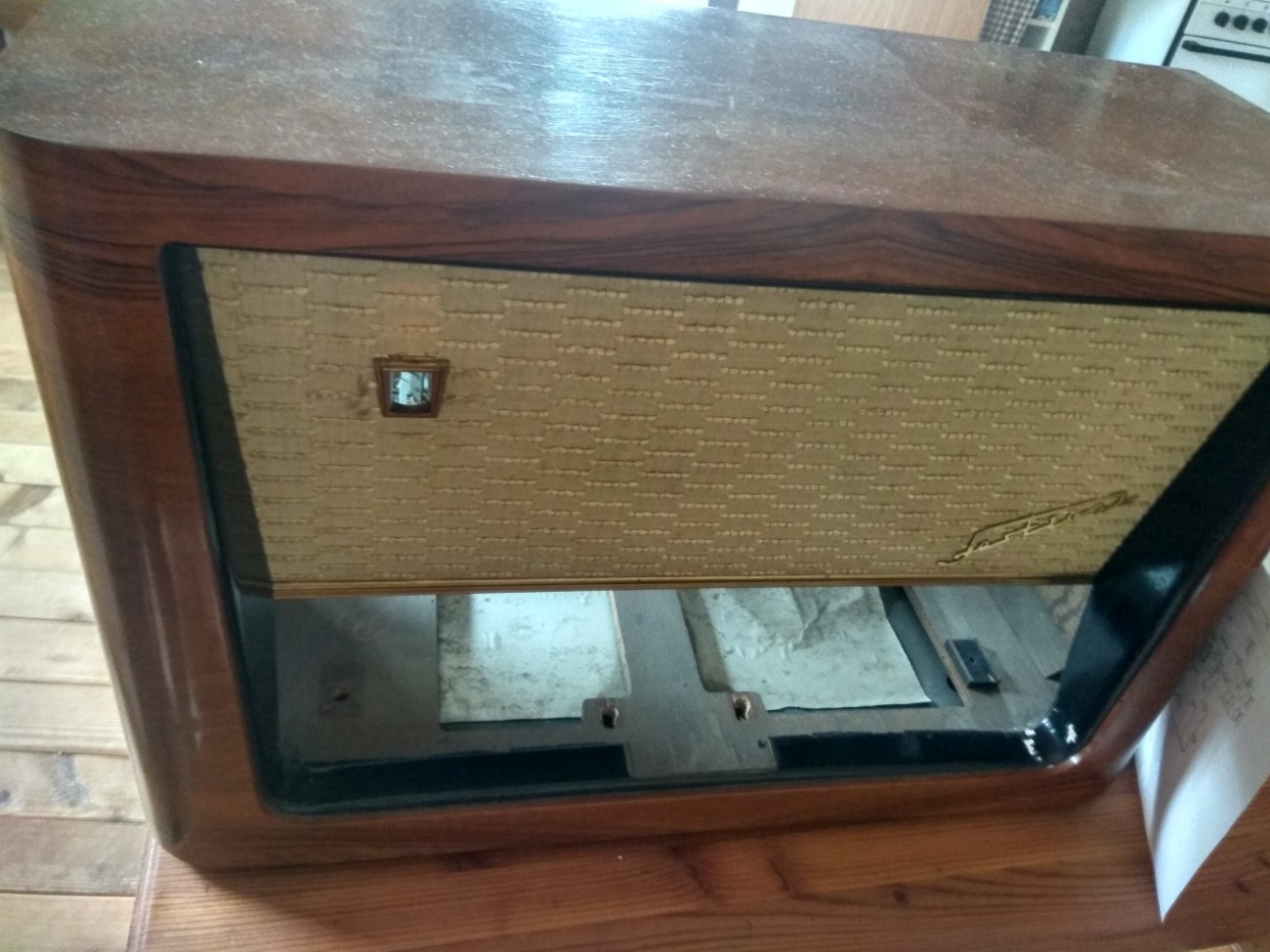

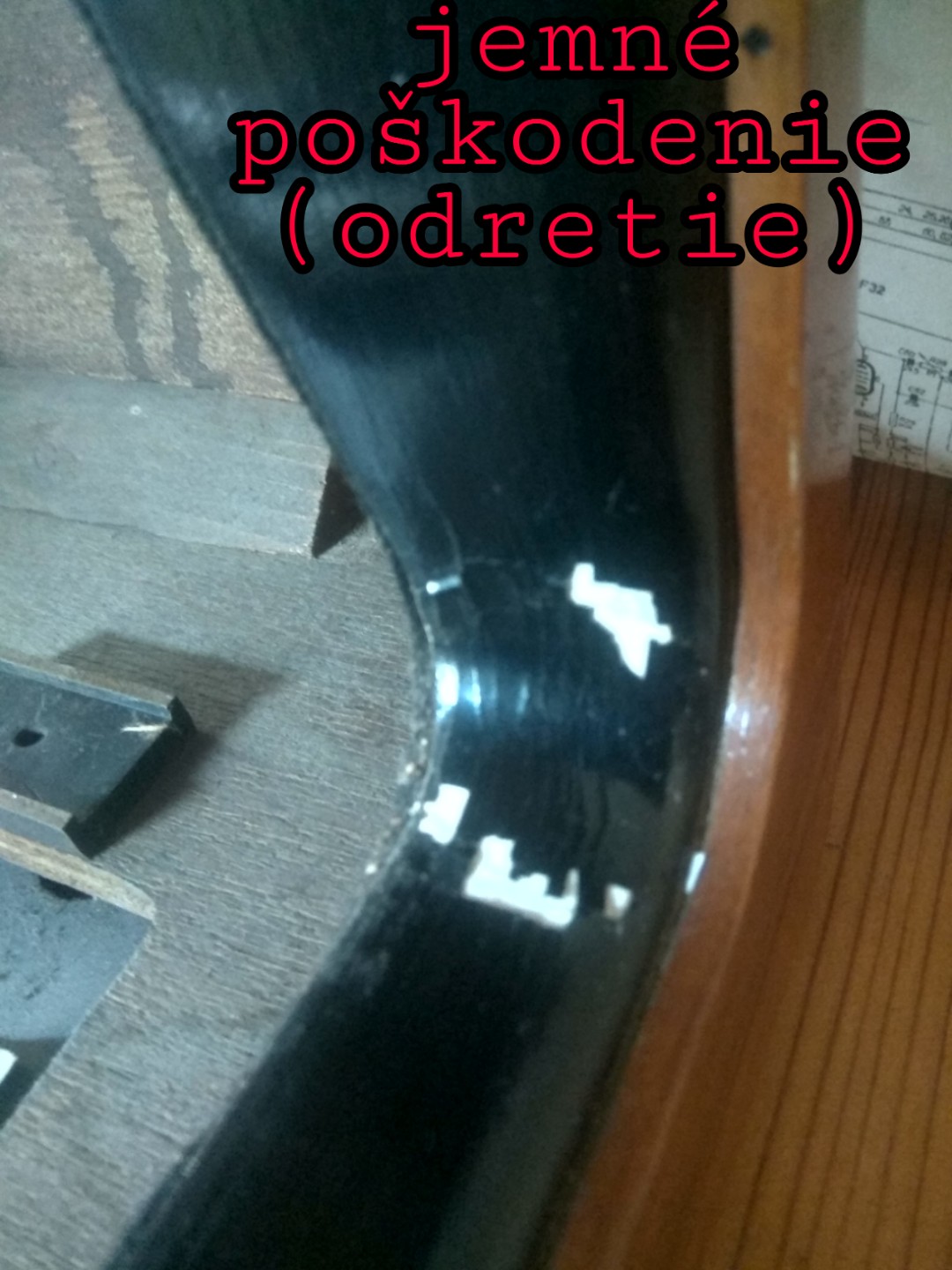

3. Plno dielov(kondenzátory,odpory) je menenych a nemám prehľad ktore. Bedňa(skriňa) vyzerá vcelku fajn (viac foto).

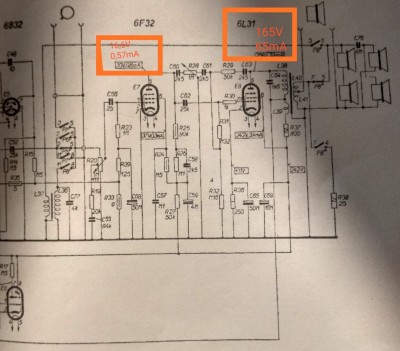

4. Po dnešnom amatérskom vyskúšaní som narýchlo zmeral ako tak multimetrom aspoň napätia na NF casti. (Viac foto). Hodnoty vyzerajú nižšie oproti schéme aj keď dúfam že som zvolil správny postup merania (jednosmerné meranie multimetrom, napätie a prúd som meral k uzemneniu (-) ). Elektronky svietia až na elektronku vyladenia EL81.
5. Presne som rozmýšľal nad možnosťou modulu napojeného na vstup gramoradia (dáva mi to logicky zmysel).

Poprosím ešte otázku či mám správny postup merania hodnôt a čo by mohlo byť dôvodom nižšieho napätia . Ďakujem.

Uživatelský avatar
pepan
Příspěvky: 24
Registrován: 23.07. 2015, 22:48

Re: Tesla 721A Festival

Příspěvek od pepan » 29.05. 2020, 18:42

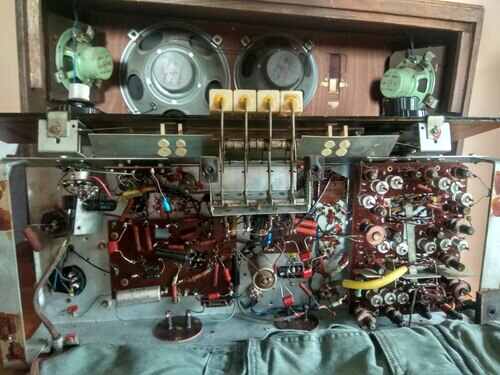

EL 81 ?? Dejte sem foto šasí a popis, kde jaká elektronka je zasunutá.
hejnej
Příspěvky: 84
Registrován: 06.09. 2013, 17:48

Re: Tesla 721A Festival

Příspěvek od hejnej » 29.05. 2020, 18:57

Zda se tazatel neupsal v oznaceni magioka v pismenu L misto M?

Jinak ten Ia 6L31 je hodne velka odchylka a ten nadmerny anodovy proud neni duvodem poklesu napeti a niceni 6L31?
Zkontroluj dukladne C62 ci rovnou vymen za bezvadny.
marianb20
Příspěvky: 11
Registrován: 28.05. 2020, 14:59

Re: Tesla 721A Festival

Příspěvek od marianb20 » 29.05. 2020, 20:19

Ospravedlňujem sa samozrejme to je EM80. Je to indikátor vyladenia. Neviem odkiaľ som tam napísal niečo ine. Viac info nemám snažil som sa získať info podla : http://www.radiohistoria.sk/Oldradio/ma ... cu/0000410

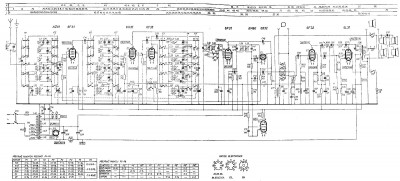

Schéma:
Dúfam že namerané hodnoty sú realne keďže som prúd meral spôsobom plus multimeter na vývod č.5 a mínus na kostru 😓. Ak to má byť inak tak sa ospravedlňujem.

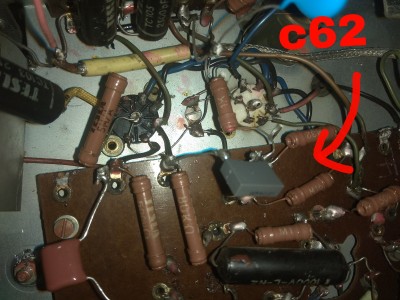

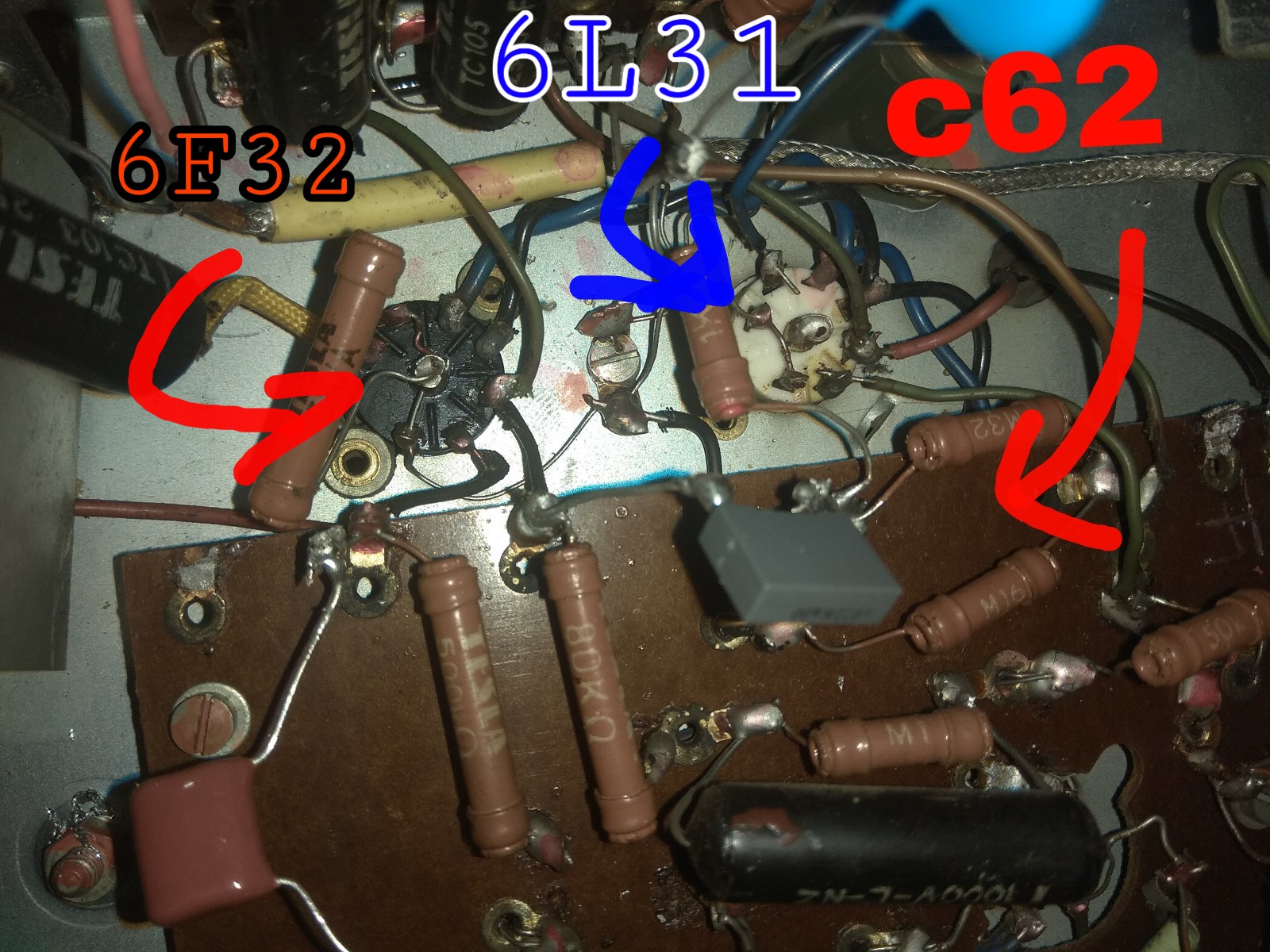

C62 je pravdepodobne meneny :
hejnej
Příspěvky: 84
Registrován: 06.09. 2013, 17:48

Re: Tesla 721A Festival

Příspěvek od hejnej » 29.05. 2020, 20:42

No nevim,
myslim, ze jsi ten Ia meril blbe ;)
Petr Vok
Příspěvky: 10
Registrován: 22.05. 2018, 22:29

Re: Tesla 721A Festival

Příspěvek od Petr Vok » 29.05. 2020, 21:23

1) Proud se měří rozpojením vodiče a na rozpojení se připojí měřák, u 6L31 na anodu černý drát měřáku, k trafu červený. Takhle buď rád, žes ho neodkouřil.
2) Napětí je proti kostře příliš nízké, zkontroluj, kde dochází k úbytku - elyty, zbylé černé svitky atd... asi mají ohmický odpor, dík tomu se sníží v přístroji všechna napětí, trafo hřeje jako žehlička...
3) Ten krabicový C62 no nevím, nevím, já bych tam dal žlutý váleček.
4) Neregulovatelný brum bude dělat něco mezi 1. mřížkou 6L31 a potenciometrem hlasitosti, nebo v háji elyt filtrace, nebo je to rozbyté...
marianb20
Příspěvky: 11
Registrován: 28.05. 2020, 14:59

Re: Tesla 721A Festival

Příspěvek od marianb20 » 30.05. 2020, 21:34

Po spravnom zmeraní je anodovy prúd na 6F32 = 0,46mA (v schéme je 0,8mA) a na 6L31 = 19mA (v schéme 39mA). To znamená že aj anodovy prúd je nižší ako v schéme.
Všimol som si že množstvo suciastok je pomenenych a niektoré sú iné ako v schéme.
Ako môžem odskusat funkčnosť elyt (to sú tie vecsie kondenzátory) ? Niektore kondenzátory som vymenil aj ja tie malé , ale pravdepodobne máte na mysli tie veľké.

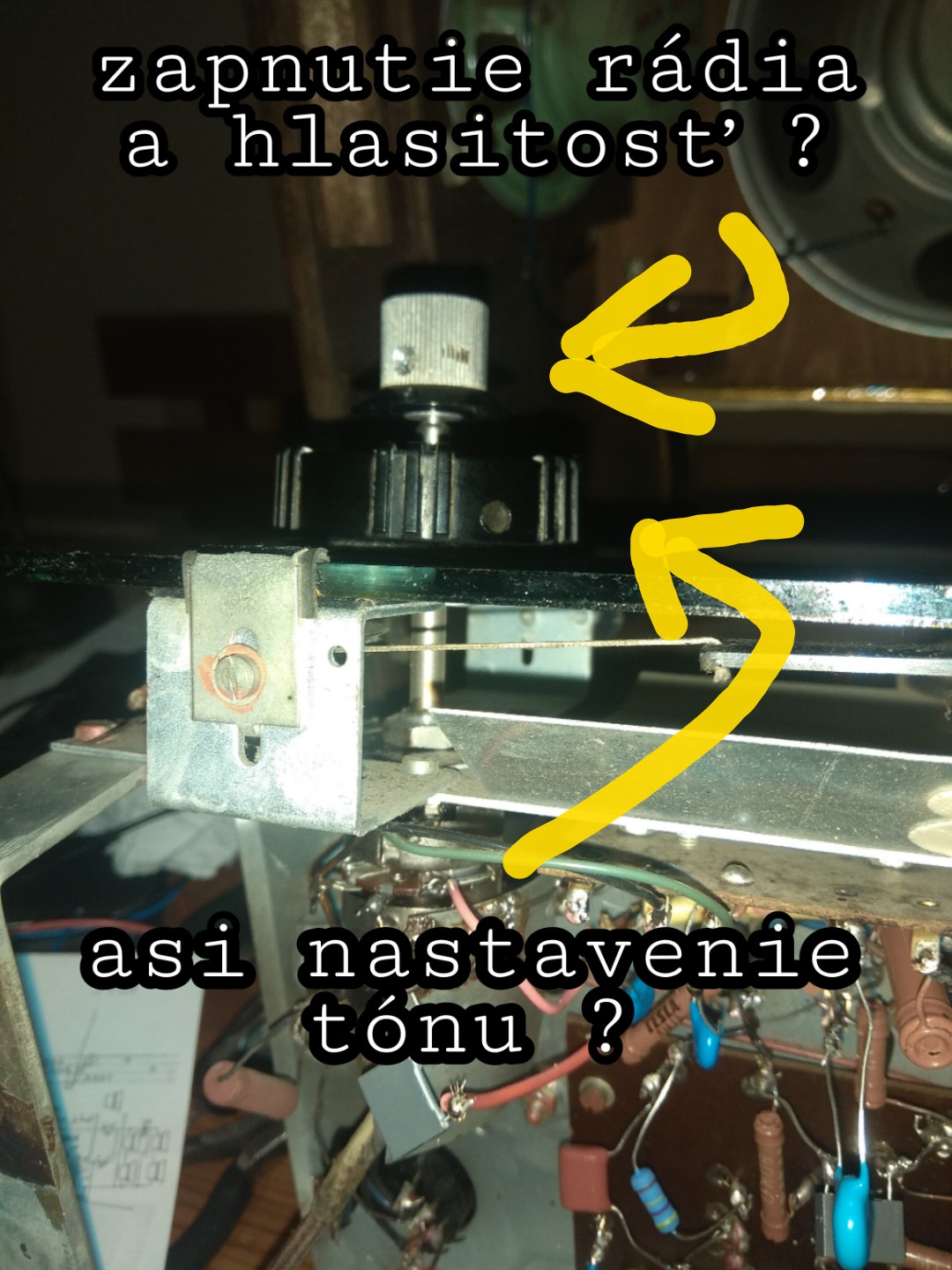

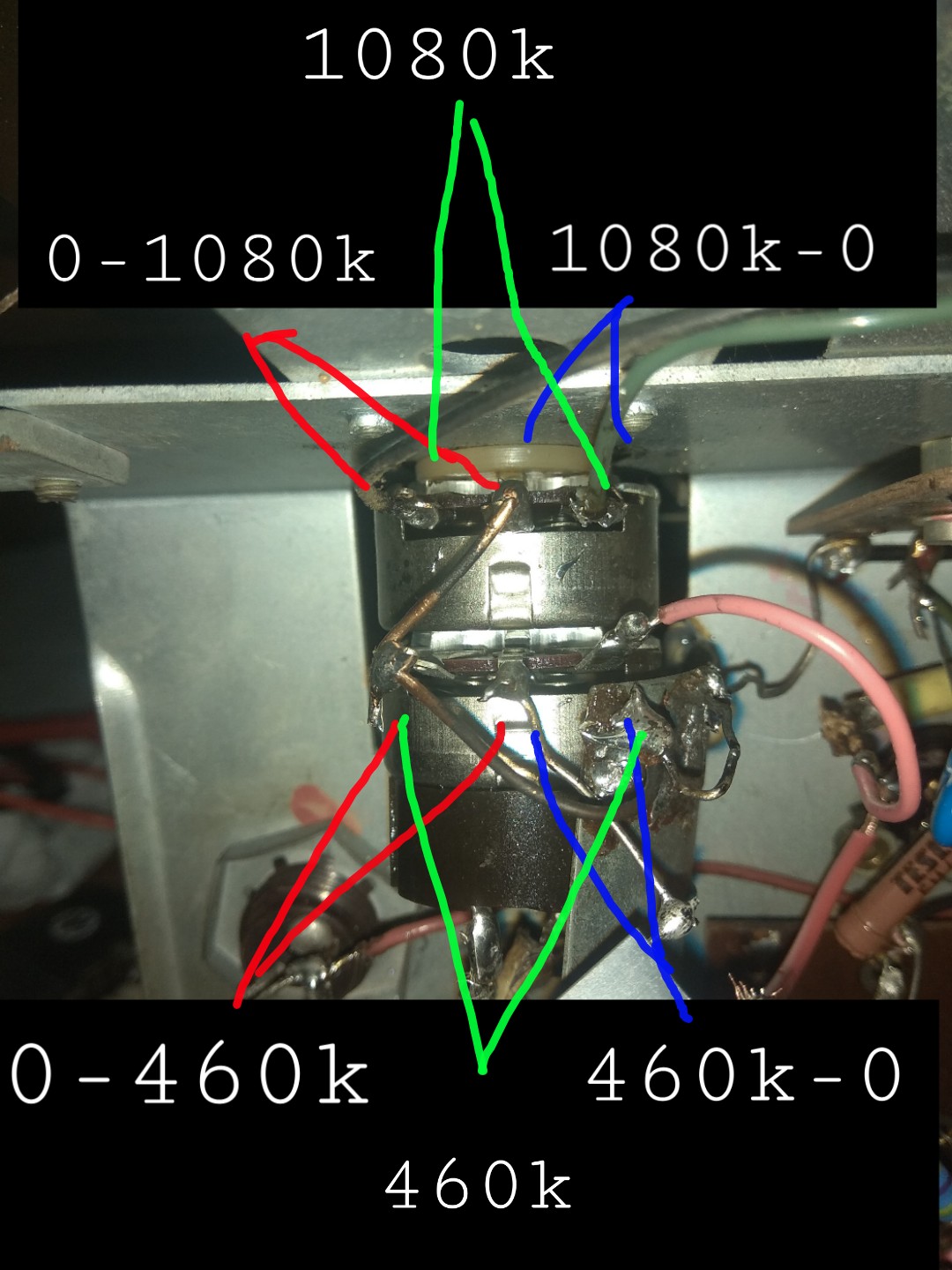

Potenciometer (ľavý, zapína sa ním aj rádio) má hodnoty ako na obrázku (viď obrázok).
Sú to dobre hodnoty ? Na schéme nevidím hodnoty aké by mal potenciometer mať.

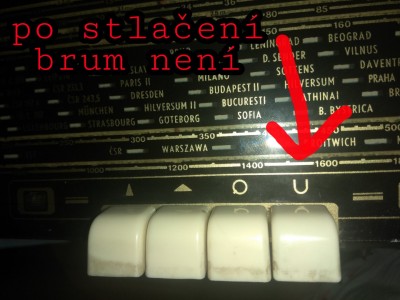

Po stlačení 4 tlačidlá na prednom panely je rádio ticho (bez brumu). Neviem načo slúži (tipujem TV vstup ?, Viď obrázok). :
oravan
Příspěvky: 144
Registrován: 25.09. 2012, 18:57

Re: Tesla 721A Festival

Příspěvek od oravan » 31.05. 2020, 00:31

U univerzálny vstup
