Pomoc s identifikací

[fitor]

Dobrý den,
dostaly se ke mně tyto dvě věci, radio a gramofon/směšovač.
Dokáže mi někdo, prosím pomoci s identifikací.
Rádio Poem B má vymontovaný reproduktor i s výstupákem, osazené je to 1R5T, 1T4T, 1S5T a DL101.
Gramo má zapojený jen externí vstup "Radio" ostatní potenciometry visí ve vzduchu, elektronka na šaší je značená 1F31 ale osazená je ECL82, trafo také zjevně dodělávané. Na skříňce je na mřížce znak Jiskra kovo elektro.
Potřeboval bych identifikaci rádia případně schéma a u grama info zda se jedná o originál výrobek Jiskry Pardubice, nebo je to celé bastl, případně původní schéma, abych posoudil, jestli to má cenu vracet do původního stavu.
Děkuji

[Jan55]

To gramo už nemá původní přenosku s ramínkem, to k tomuto gramu nepatří. Jinak to vypadá, že původně to rádio asi bylo bateriové.

[fitor]

Gramo je celkem jasné, přenosku/y H13-50 doplním, jde spíš o ten zbytek (směšovač?/zesilovač).
Rádio je bateriové (lampy Tungsram mají žhavení 1,4V). Myslel jsem, že je to nějaký Orion, ale stupnice má české popisy.

[Milan]

rádio - https://www.radiomuseum.org/r/orion_poem.html

[fitor]

Díky za navedení, zajímavé, že to asi bylo vyráběno zvlášť pro československý trh, stanice Praha a Košice jsou psané česky.
Schema nemám, ale sehnal jsem podobné od Orion 320B, jenom s tím rozdílem, že je tam jen jedna DL101. Vnitřek se zdá kompletní, tak ještě sehnat podobný reproduktor s výstupákem a po proměření lamp to vyzkouším.

Nepoznal někdo ten gramofon respektive zesilovač?
Dík

[Milan]

Ten panel s knoflíky co je použitý v gramofonu - domnívám se, že se jedná o část ústředny TESLA-REL a zesilovač ? Možná by pomohlo víc fotek šáska.

[fitor]

S tou ústřednou to bude na 99% ono, sice jsem našel na webu jen jednu fotku, ale i ta ukazuje na prostředku přepínač, to vysvětluje ten popis hudba/řeč.
Deska na které je gramo a štítek je ze stejného materiálu jako ta, co je na ní reproduktor. Vypadá to tak, že původně to bylo jenom gramo se zesilovačem a reproduktor byl zezadu bílé mřížky přímo na skříni.
Pravděpodobně podle šmouh na gramu vyhořel síťový transformátor a někdo ho vyměnil. Možná vyměnil celé šasí, protože nevím na co by byla jako konec 6F31, jak je napsáno na šasí tužkou vedle patice ECL82.
Na druhou stranu je divné, že ty samé šmouhy jsou i na držáku potenciometrů, který by tam v tom případě nebyl.
Udělám více fotek šasí až to rozeberu.

[Milan]

Ten zesilovač je hodně zbastlený, možná, že to nakonec bude amatérská výroba.

[Jirka84835751]

Vážení,
abych nezakládal vlákno se stejnou prosbou, dovoluji si připojit svůj následující dotaz,
zda někdo ze znalejších nemá ponětí kam zařadit následující díl.

Dostal jsem zbytek

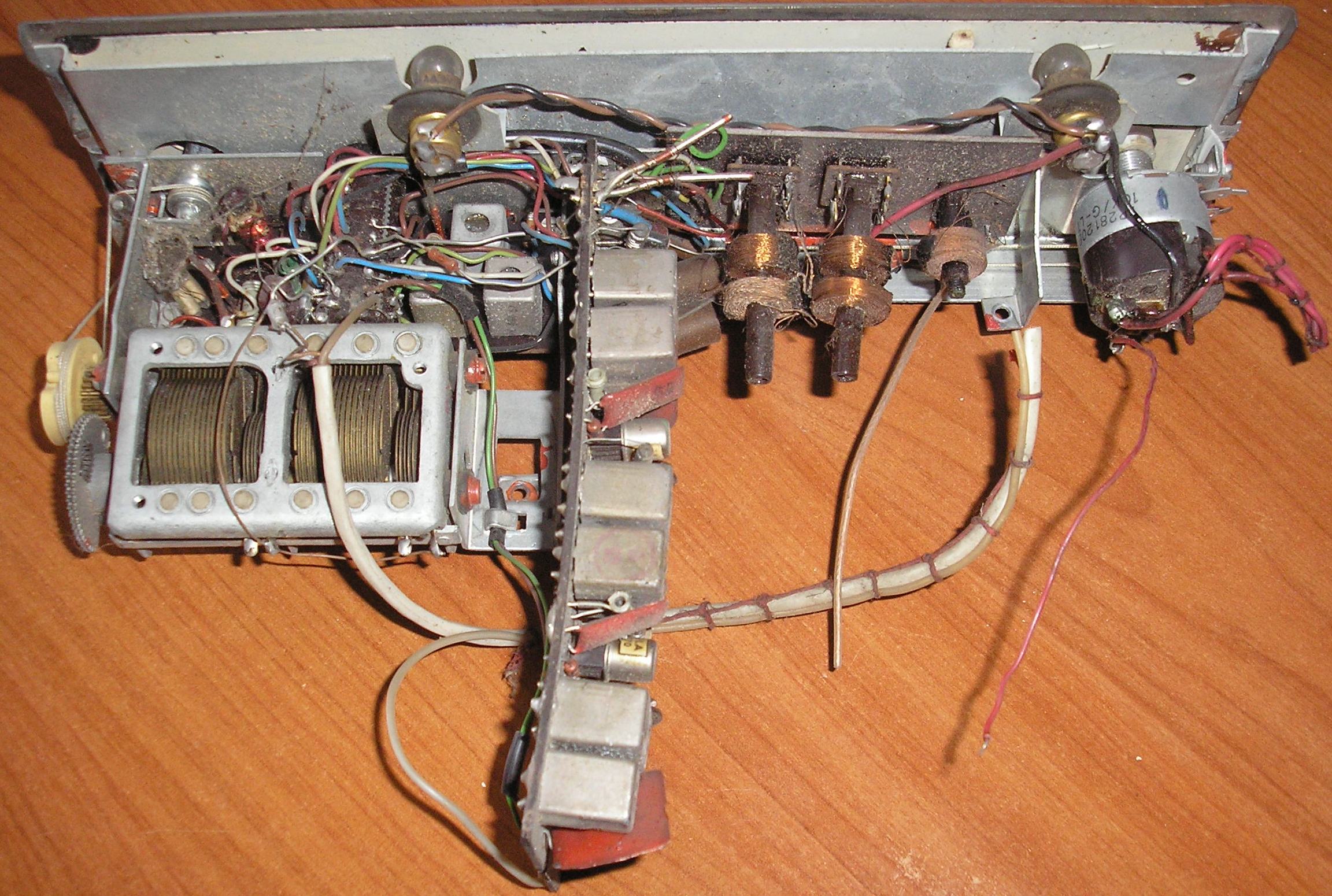

1. tohoto tranzistorového rádia. Bohužel nedokážu identifikovat jeho původní provedení. Podle chassi, stupnice a ladícího duálu soudím, že chybí VKV díl. Jedna z desek (mf díl) má označení 1PB00016-S. Podle osazení (OC170...)jde cca roky 1960-65, nemá nf část, která končí na vývodu od přepínače rozsahů, vstup AM anténaje na 1. (vpravo směrem k TP281B. Bohužel nemám zatím nikde dohledání původu nebo skříňky, ze které tento modul pravděpodobně pochází.

Příloha stupnice_.jpg je dlouhodobě nedostupná.

Příloha obsah_.jpg je dlouhodobě nedostupná.

2. totéž platí i pro toto staré stereo autorádio (jediný rozsah:FM-87,5-108MHz):

Díky všem za případnou snahu k "nakopnutí". Jirka

[Milan]

1. rádio z ústředny Tesla AUR 110/120
2. autorádio Gelhard, Turm (věž) - byl k němu ještě kazeťák jako nástavba...
google : http://www.peugeotclubromania.ro/forum/ ... styleid=23
