Jak správně zapojit ?
Jak správně zapojit ?

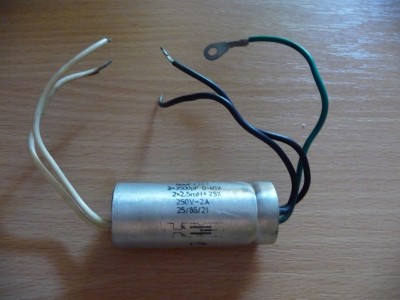

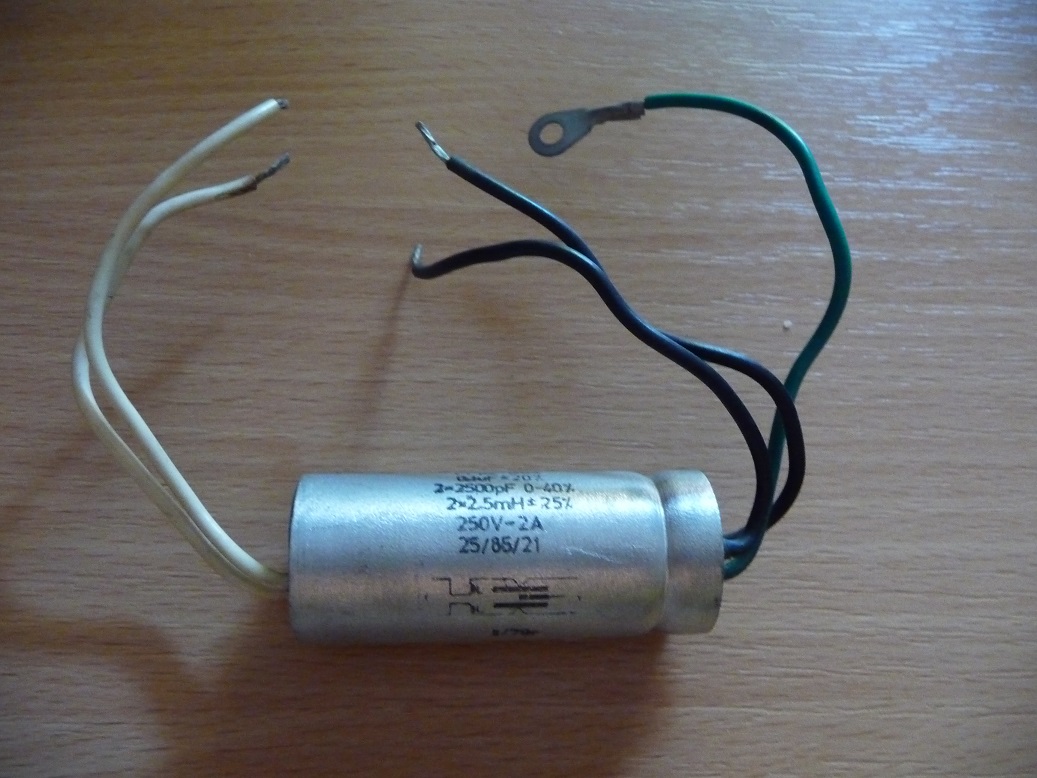

Mám na mysli odrušovací kondenzátor. Možná jsem dělal něco celá léta špatně a nebo to je jedno , jak se zapojí. Tedy otázka zní : která strana je směrem ke spotřebiči ? 3 vývody nebo 2 ?
Re: Jak správně zapojit ?
V přístrojích které opravuji se to nevyskytuje..ale řeklo by se,že je to jedno-jde jen o to,na kterou stranu tlumivky..myslím,že černé na vstup a bílé na výstup..pokud se pletu,tak prosím do hlavy néééé...
- Přílohy
-
- big_smiles_7.gif
- (50.55 KiB) Zatím ještě nestaženo
Re: Jak správně zapojit ?
V konstrukčním katalogu to přímo uvedené není, ale stačí si prohlédnout pár zapojení a člověk zjistí, že tlumivky (které slouží k odrušení v pásmu vkv) se připojují na stranu napájecího napětí-vstup- bílé a černé pak ke spotřebiči.
Ale pokud to neruší tak je to zapojeno správě Jako amatérský indikátor většinou stačí rádio nebo televize. V některých případech tento odrušovací člen nemusí být účinný.
Důležité je takto starý člen před použitím řádně proměřit megmetem, nebo raději koupit nový.
http://avelektronik.cz/katalog.php?id_kategorie=248
Ale pokud to neruší tak je to zapojeno správě Jako amatérský indikátor většinou stačí rádio nebo televize. V některých případech tento odrušovací člen nemusí být účinný.
Důležité je takto starý člen před použitím řádně proměřit megmetem, nebo raději koupit nový.
http://avelektronik.cz/katalog.php?id_kategorie=248
Re: Jak správně zapojit ?
V jednoduchosti je krása, a obrázky sú výrečné :
Napr. pri komutátorových motorch mixer, apod. sa zapájali 5-tym drôtom na kovovú kostru motora.
Kde je vstup a výstup ukazuje obrázok filtra od Filtany, obdoba TC 241 ( load=záťaž a to je výstup)
schválne som vzal príklad z TC 290, keďže ide o princíp pripojenia (jedno či sú tam dodatočné vkv tlmivky alebo nie.)
pre istotu si odrušovací filter - vývody ohmetrom premerať, a voči zemniacemu vývodu meračom izolačného odporu - PU 371 Megmetom 500V apod.
Napr. pri komutátorových motorch mixer, apod. sa zapájali 5-tym drôtom na kovovú kostru motora.
Kde je vstup a výstup ukazuje obrázok filtra od Filtany, obdoba TC 241 ( load=záťaž a to je výstup)
schválne som vzal príklad z TC 290, keďže ide o princíp pripojenia (jedno či sú tam dodatočné vkv tlmivky alebo nie.)
pre istotu si odrušovací filter - vývody ohmetrom premerať, a voči zemniacemu vývodu meračom izolačného odporu - PU 371 Megmetom 500V apod.
Re: Jak správně zapojit ?
Už keď sme u odrušovacích filtrov, tak ma napadlo ešte niečo priložiť.
Článok z knižky "Rozhlas bez rušení" (1943), Je vidieť že odrušenie nebolo ani vtedy jednoduché, z tohto článku sa dajú získať tiež nejaké poznatky.
Aj článok z knihy "Opravy rozhlasových prijímačov" z roku 1970 ( Černý-Čuchna-Michalek ) prikladá dôležitosť odrušenia pri opravách rádioprijímačov.
A nakoniec katalógový list účinného veľmi dobrého a hľadaného filtra medzi audiofilmi.
Článok z knižky "Rozhlas bez rušení" (1943), Je vidieť že odrušenie nebolo ani vtedy jednoduché, z tohto článku sa dajú získať tiež nejaké poznatky.
Aj článok z knihy "Opravy rozhlasových prijímačov" z roku 1970 ( Černý-Čuchna-Michalek ) prikladá dôležitosť odrušenia pri opravách rádioprijímačov.
A nakoniec katalógový list účinného veľmi dobrého a hľadaného filtra medzi audiofilmi.
Re: Jak správně zapojit ?
Pánové děkuji , potěšili jste mne. Teď ještě upřesním : tento filtr byl v Harmonii II kterou jsem sebral z příkopu cestou autem. A zapojen byl právě opačně , tedy BÍLÉ K PŘIJÍMAČI. Tak nevím , třeba to také fungovalo. Ta kostra (černý) , nebyl zapojený , jen přišroubován do bedny a něčím zapatlaný , no asi izolace nějaká , . Tělo filtru také nebylo s ničím spojeno , jen přitaženo objímkou k bedně.Třeba se ještě nějaká zkušenost objeví , ....
Re: Jak správně zapojit ?
Pokiaľ bol z odrušovacieho filtra zelený vývod - očkom prišróbovaný dobre na šasi, a prijímač bol riadne uzemnený, potom tento odrušovací filter mohol byť účinný na poruchy zo siete 220V, za predpokladu že ostatné vývody boli zapojené správne.
Plechový obal odrušovacieho filtra v tomto prípade nemal žiadny vplyv.
Plechový obal odrušovacieho filtra v tomto prípade nemal žiadny vplyv.
Re: Jak správně zapojit ?
Našel jsem malé trafo asi 3x4 cm, mělo by prý být z 220V na 24V, snad z nějakých ovladačů.Co je primár? Odpor je na jedné straně 48Ohmů a na druhé 2,1 kiloOhmů. Ať to něco nevyrazí, raději se ptám. Děkuju.
Re: Jak správně zapojit ?
Bez obrázku těžko hádat, podle popisu předpokládám že se jedná o transformátorek používaný u kontrolek a ovladačů řady T6 ze 70. a 80. let. Šedá nebo černá plastová kostka se šroubovými svorkami, označení tuším TAH2. Nemá žádné držáky k přišroubování, montoval se přes zubový spojovací díl k panelu nebo k objímce žárovky. Primár je samozřejmě ten s větším odporem, 2.1 kOhm, měl by být označen i písmeny P u svorek. Sekundár je s malým odporem 48 Ohm, transformátorek byl určen pro žárovičku 24V 2W. Výjimečně je možné narazit i na varianty s odlišným napětím. Je možné, že máte i ještě starší typ, někdy ze 60. let, který je v podobě klasického malého trafa k přišroubování a s drátovými vývody.
Re: Jak správně zapojit ?
Jo vazeni, pravidelne zkousky z padesatky profesionalne deformuji , takze se musim vyjadrit.
Prosim durazne doporucuji pouzivat jen novejsi typy (hranate) zalite epox. pryskyrici. V zadnem pripade typy zalite asfaltem ! Tyto filtry se zkousi na 2000 volt, 500 V megmet nestaci, v sitovych rozvodech se vyskytuji spicky vyssi nez 500V. Pokud je vyveden PE vodic (ten stredni), pripojit na kostru - sasi se smi jen u zarizeni I. tridy, to jest, ktere maji trivodicovou snurou spojene sasi PE vodicem se zemnicim kolickem. U zarizeni II.tridy (bez ochr.vodice) se stredni vodic filtru NESMI zapojit nikam ani na kostru ! Protoze v pripade prurazu kondu mate fazi na sasi !
Prosim durazne doporucuji pouzivat jen novejsi typy (hranate) zalite epox. pryskyrici. V zadnem pripade typy zalite asfaltem ! Tyto filtry se zkousi na 2000 volt, 500 V megmet nestaci, v sitovych rozvodech se vyskytuji spicky vyssi nez 500V. Pokud je vyveden PE vodic (ten stredni), pripojit na kostru - sasi se smi jen u zarizeni I. tridy, to jest, ktere maji trivodicovou snurou spojene sasi PE vodicem se zemnicim kolickem. U zarizeni II.tridy (bez ochr.vodice) se stredni vodic filtru NESMI zapojit nikam ani na kostru ! Protoze v pripade prurazu kondu mate fazi na sasi !
