VKV konvertor Flajzar J-246

[CZJKP1]

Zdravím, nalezl jsem odkaz na bastlírně, na toto forum, a jelikož se mi líbí, tak to musím vyzkoušet .

Přidávám odkaz na stažení dokukentu-článku, který jsem před pár měsíci napsal ,,z nudy" o tomto konvertoru. O jeho úpravě na třípásmový, a jeho stavbě - samozřejmě bez nutnosti koupi stavebnice, příponou jsou samozřejmě DPS předlohy, určené k načtení do programu EAGLE.

http://www.uloz.to/10702396/konvertor-vkv-flajzar-zip

Heslo je: VKV

Jirka

[karel]

Zdravím, nalezl jsem odkaz na bastlírně, na toto forum, a jelikož se mi líbí, tak to musím vyzkoušet .

Přidávám odkaz na stažení dokukentu-článku, který jsem před pár měsíci napsal ,,z nudy" o tomto konvertoru. O jeho úpravě na třípásmový, a jeho stavbě - samozřejmě bez nutnosti koupi stavebnice, příponou jsou samozřejmě DPS předlohy, určené k načtení do programu EAGLE.

http://www.uloz.to/10702396/konvertor-vkv-flajzar-zip

Heslo je: VKV

Jirka

Karel:Tento VKV konvertor jsem vyzkoušel mnohokráte s velmi dobrými výsledky . Doporučuji misto dodávaného krystalu 27 MHz použít 30 MHz,tím obsáhnete celé pásmo .

[CZJKP1]

Zdravím.

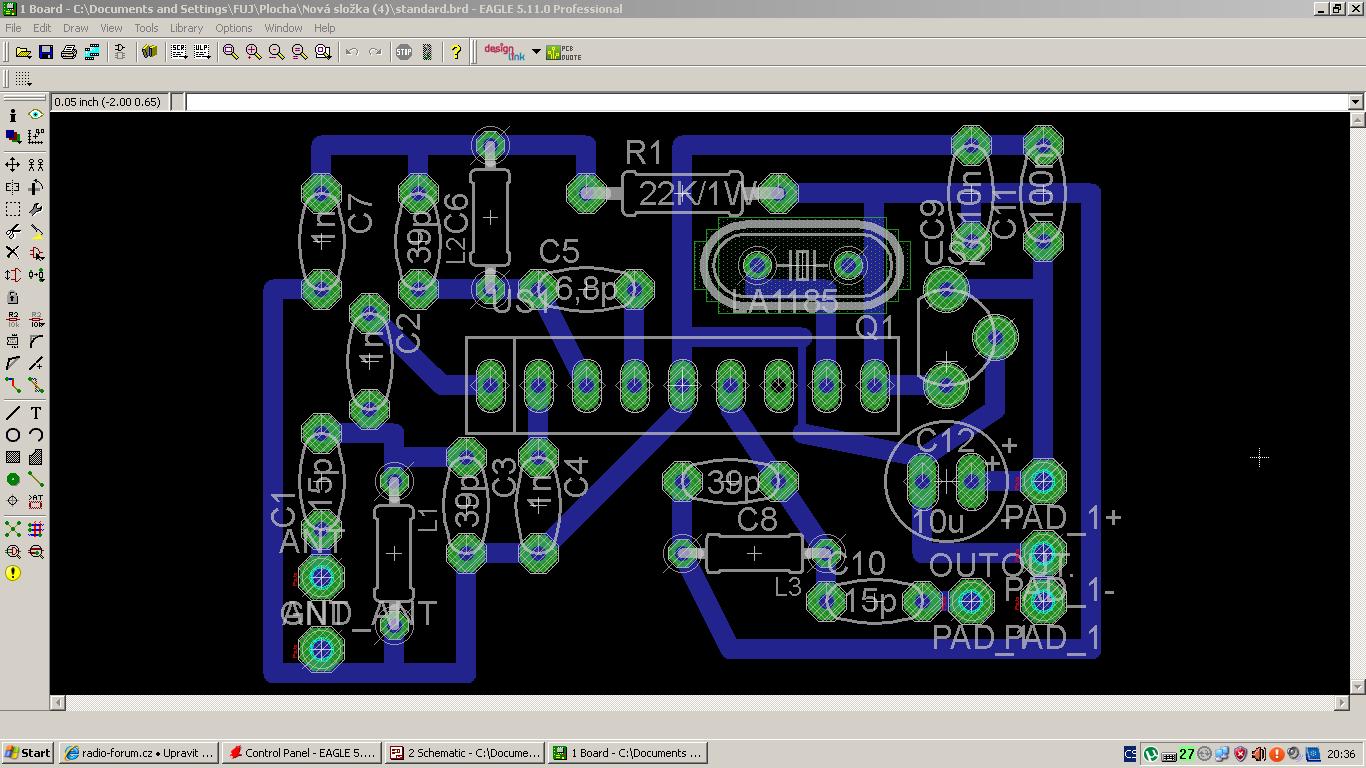

Uveřejnuji plošný spoj a schéma ke stavbě VKV konvertoru flajzar, ve verzi 2. Přiznávám, že jsem první vydání trochu odflákl. Zde jsem se to snažil vylepšit, a vychytat, řekl bych, že je to mnohem lepší, hlavně cesty a rozmístění na plošném spoji. Přesto však netvrdím, že tato nová verze je profesionálně stvořená, ale řekl bych, že se až na značení součástek ve schématu a na desce vcelku povedla, tím značením myslím, že to ve schématu mám tak různě, kam se vešlo, a nesystematicky, na plošném spoji se to pro změnu plete do sebe.

Upraven byl i popis. Také jsem dokonce opravil nějáké gramatické hrubky, kterých jsem si všiml , ale i informace, který jsem mezitím spozoroval atd.

Potřeboval bych někoho, kdo to pořádně v tom Eaglu zkontroluje, porovná se schématem výrobce, a potvrdí, že jsem se opravdu nikde neseknul při tom kreslení, případě vyzkouší.. Já už jeden konvertor mám, a víc jich nepotřebuji, takže zatím bez záruky!

http://uloz.to/xkpdnw2/vkv-konvertor-v2-rar

psw je : VKV2

Eagle ve verzi Light je ke stažení zde: http://www.eagle.cz/download.htm
