Transformátory a tlumivky - nejen seznam

[Jirka84835751]

Před časem jsem se dostal do problému, kde sehnat info o elektronkách, polovodičích, kondenzátorech atd. - mám už různé psané vlastní katalogy výrobců - kde sehnat cokoliv o různých důležitých součástkách našich miláčků včetně trafáků a tlumivek. Bavím se hlavně Tesla výrobky. Následoval net. V průběhu doby jsem se rozhodl dávat dohromady nalezence o těch posledně zmíněných (také viz Téma), až mi z toho vyšel následující "Seznam" k dnešnímu dni (řazený abecedně) , který předkládám k posouzení. Při kompletaci jsem dával přednost třídění podle výrobního označení, ne podle použití (každý si může změnit = Excel). Informace vycházejí ze střípků stažených postupně, nejsou katalogem, pouze co net dal a dílna k tomu. Chybí jistě i mnohé z tv přijímačů, radií, magnetofonů, gramofonů atd. Data , která k názvům patří (mnohá jsou dostupná i v PC) , jsou převážně roztroušená po netu jako dílčí informace, kdo je potřebuje, jistě mi potvrdí, že to není tak snadné je najít. Postupně doplňuji data, získaná i v "praktickém životě na dílně". Samozřejmě, že nemám patent na rozum ani nejsem bývalý pracovník servisu, našich Tesla či jiných závodů, které se zabývaly výrobou. Pokud máte zájem nejen o doplnění této databáze, později přístupné dle dohody (SZ, konkrétní většinově doporučený web) , přispějte svými zdroji pro její rozšíření. Originální informace stále víc mizí z povrchu zemského, kdo ví, kam se dostaneme časem. Nevím, kolik toho je v Třešti - bohužel jsem se ještě nedostavil osobně.
Děkuji předem za kladné příspěvky, které jistě pomohou všem.

[Heptoda]

Ahoj Jiří, tak jsem trochu rozpačitý, nebo jsem se ještě pořádně neprobudil. Nechybí tam něco, nebo to je JEN seznam toho co se vyrábělo ?

[Jirka84835751]

Vratislave,
není tady databáze , ale první strana = její obsah přejedený do jpg, protože se sem nedá vložit s příponou "*.xls" - data jsou v PC - excelovská tabulka. Nebude to ani katalog (nesnažím se - nemám ostatní výrobní údaje). Bude u toho i základní odkaz, z čeho postupně čerpám - na netu jsem postupně našel cca 200kousků , různě rozesetých, proto ta kompletace z toho , co jsem schopen dát dohromady i z dílny. Je to hlavně Tesla Československo - z toho plyne stáří. Nové - české/ slovenské výrobce zatím nemám - neznám. Jde pouze o "sběr dostupného harampádí", jak říkají naše drahé polovičky, ale !!!!!!! = zatím - vnukls mi myšlenku právě svým m na pokračování něčeho dalšího !, snad bude dostupná doba na realizaci. Je ale docela možné, že někdo má lepší i rozsáhlejší přehled, ale úmyslně se nedělí (hamouni ) - já si to do hrobu neberu - mám slivovici, kterou mi přibalí

[Balek]

několik transformátorů mám popsaných na mých stránkách. Není toho moc, ale především ty tři trafa od JISKRy se občas hodí vědět co jsou zač.
http://balekvaclav.sweb.cz/download/kestazeni.htm

[Jirka84835751]

Václave i Viktore díky Vám oběma za odkazy. Něco z toho mám, ostatní použiji . Samozřejmostí je i patřičná informace zdroje dat i příslušný odkaz na originál (třeba Kottek 1-4, odkazy na www - balek..cz, radiohistoria.sk + stránky, zdenoeddie, seznam lemal, AR/A,B ročník atd). Pomalu třídím, detailní informace, které jsou u Vás nebo volně dostupné, budu dávat formou odkazů. Prozatím je toho bohatě přes 100kB. Nepočítám novou výrobu - cca 20ti výrobců na území ČR. SK jsem moc nenašel.
Pěkný zimní den všem.

[Jirka84835751]

Vážení sběratelé,
mám opět prosbu na všechy znalejší, než jsem já (a to toho umím stále velice málo): známý mně donesl dvě síťová trafa, která kdesi "vykuchal" z radií pro Cu, kterou nakonec neprodal (chtěl ode mně "jen dvacku" na pivo !!!). Nejsem tolik znalý, abych poznal každé rádio, proto se na Vás tímto obracím o pomoc s identifikací, z kterého rádia pocházejí. Ten větší s jádrem cca 35x50, se třemi elektrolyty (Tesla 32M/450V a 2kusy 16M/450V) a voličem napětí 125/145/220/245V nemá žádné označení ani pod vnější izolací vinutí, ten menší s jádrem cca 25x35 (se svorkovnicí) je pak označený "SÍŤ.TRAFO C.Č. 520 081"
Díky všem předem za námahu i za informaci.

PS - stále čekám na jakékoliv připomínky a náměty ke zvolenému tématu v úvodu tohoto vlákna. (nebo je nás tak málo, co mají kolem traf nedostatek informací ? - tomu nevěřím )

[Jirka84835751]

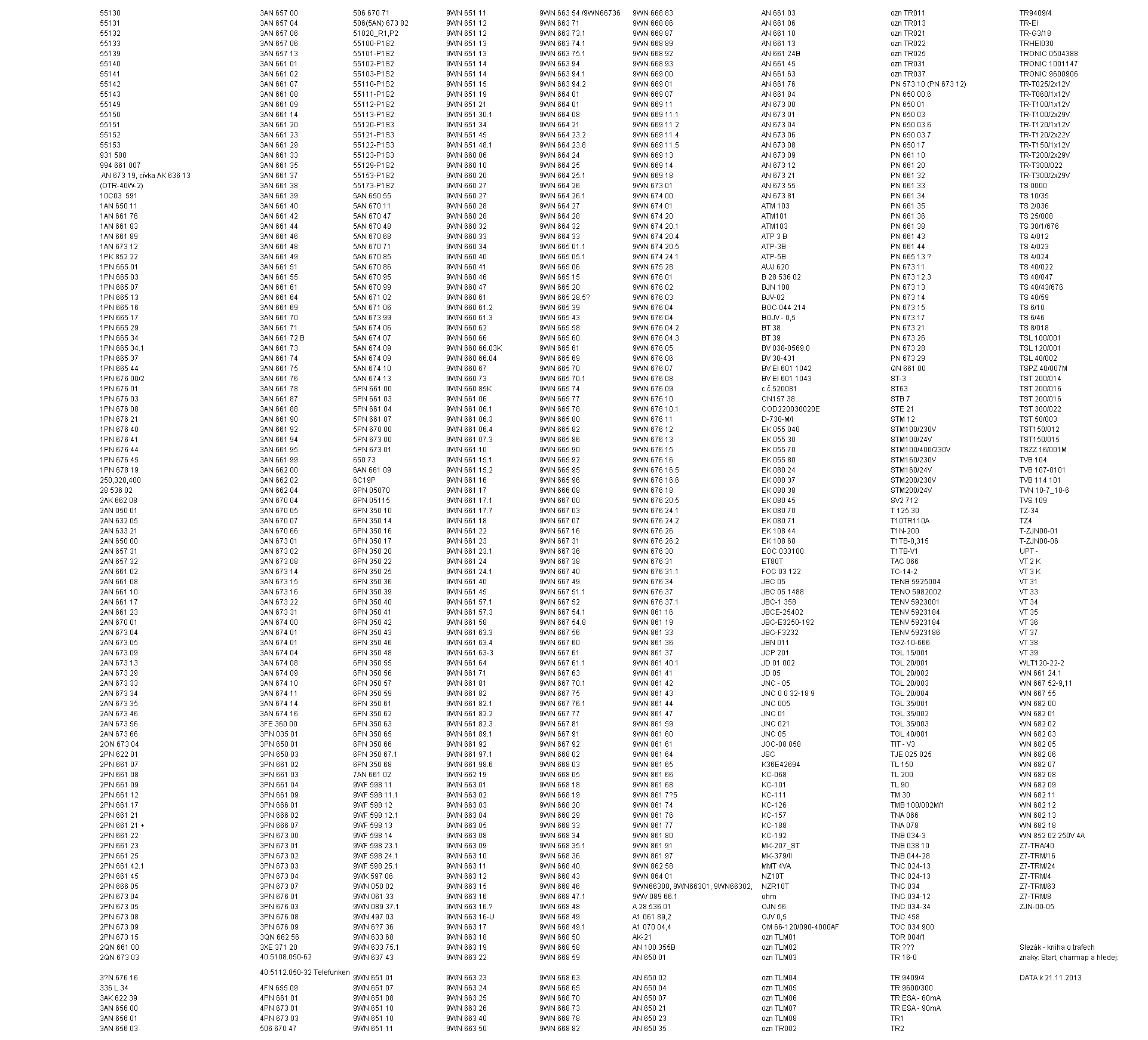

Od ledna uteklo dost vody v Moravě a já jsem se trochu snažil neflákat se na tomto založeném tématu, to abych dostál . Dávám k dispzici opět aktualizovaný seznam (= 1.stranu = obsah) toho všeho dostupného, co mám zpracováno. Stačí si jen prohlédnout a v případě potřeby se zeptat, co mám v excelové tabulce , stále zatím u sebe v PC. Samozřejmě, že je to stále jen náhled do databáze (Vráťo, nikoliv celá banka - jeden list cca 200kB ), protože si myslím něco o slušnosti doplnit další a další parametry, které jsem stále schopen nalézat v dokumentacích všeho možného.
Obrázky nehodlám hledat - tolik času k mání není v mém diáři . To nechám na dalších, pokud se někdo bude chtít zúčastnit na této akci. Přesto půjde o otevřenou banku, kterou si každý zájemce bude moci doplňovat podle sebe. Třeba ten mnou žádaný 520 080
Přesto...
Na závěr budou odkazy všech možných nálezů (http://www.blabla.xy, knihy,časopisy,atd.) včetně současných výrobců s případným dostupným seznamem/odkazem na produkci.
Zatím má dnešní řádek cca třeba tuto strukturu (tříděný podle 2.položky):
112 Tesla Vráble... 3AN 661 07... 300V//0,7A_6,3V/0,3A - anodový... zdroj ... RU ... Tesla AUJ621
113 Tesla Vráble... 3AN 661 08... ?//6,3V/4A_35V/0,05A - žhavící ... zdroj ... RU ... Tesla AUJ620

ale i toto je k mání:
099 3AN 624 16 ...3?N 676 16 ...220V/25V ... ...zdroj ... ?? ... ??
100 ?? ...336 L 34 ...?? ?? ... el.radio ... autorádio Omikron
060 Tesla Vráble ...2AN 661 02 ...120_220V/6x6,3V/ ???+??? A ...zdroj...zesilovač ... Tesla AZK101
801 ZPA Prešov ...TNC 034-34 ...120_220V//?V/?A ...zdroj ...zesilovač ...AZS200

Přeji pěkné počteníčko na dobrou noc všem

[Návštěvník]

Potreboval by som zistit parametre o transformatore 2 AN 661 07 a AK 622 07 obidve nápisi sú na jednom transformatore. Ďakujem.

[Jirka84835751]

Zbloudil jsem do těchto končin v dobu téměř půlnoční před skonem roku 2014, však zprávu nemám příznivou.
Nejbližší trafo, které se ukazuje v mé databázi je:
označení __ napětí P//S __ jako __ kde
2AN 661 08 __120_220V//6x6,3V/ ???+??? __ zdroj __ AZS021, AZS022
Přesto přeji pouze malou kocovinu na Nový rok 2015

[Jirka84835751]

Začátkem roku 2013 jsem zveřejnil svoji začínající snahu o ucelené informace(databázi) o dříve používaných transformátorech československé výroby. Tato snaha mě nepřestala bavit. Dokonce doplňuji i novodobé transformátory všeho dostupného použití a druhů.

Jsem rád za každý nový úlovek od kohokoliv z vás. Stejně tak jsem nadále ochotný poskytovat získané údaje
(u mně dostupné) komukoliv, kdo vznese dotaz aspoň podle výrobního označení nebo někdy i podle použití ve výrobku. Samozřejmě, NEMÁM VŠECHNO, ale s vaší spolupráce se stále těším z přibývajících údajů v ROZRŮSTAJÍCÍ databázi.

Zajímá mě tedy:
název od výrobce (AN xxx xx, 9WN xxx xx atd.),napěťové a proudové hodnoty změřené nebo uvedené na výrobním štítku či výkresu v daném zapojení, případně jiné dosažitelné informace o použití trafa v kterém to zařízení
(třeba :
Philips A1 061 89,2 700/1/17/17 ohm výstupní trafo Rádio - 845A-48 (asi taky)
nebo:
Tesla Vráble 3AN 674 04 1:1,5 výstupní linkový pro 1,55V/200ohm, jádro EI10 s armaturou, svorkovnice výstupní - linkový AZL100 Monomix 7

nebo:
INDEL-Polsko TS 30/1/676 220V/6,3V/?A_cca 195V/?A zdroj Tesla 437A, 438A / Kankan, Jantar

Vždy nejsou všechny údaje dostupné - příklad:
PN 673 11 výstupní trafo Tesla 614A
Pokud je označený trafák jen "TR1 v rádiu XY", pak jsou to nedostatečné informace a nikomu ani nepomohou.
Jsem vděčný i za takto získaná data o trafu (občas se mi podaří dohledat i víc), protože se mi dříve či později daří doplňovat, co je mezi námi.

PS Pro zajímavost:
přikládám část zdrojů. ze kterých čerpám částečně různé nedokonalé informace informace:
ADAST BLANSKO a.s., Blansko
ADAST Jiskra
Elektrokov Jevišovice
Elektrokov Znojmo
F&G
GM
INDEL-Polsko
JISKRA
Kottek 1-4
Kovodružstvo Slaný
Magnetofony 1-3
MTS Gottwavdov
Muziker
Normy Tesla. NT-N 233 a další
OEZ
OTF Orava Lesna
Philips
Rajec Slovakia
Ročenka ST 1964
Slezák L. Výstupní transformátory
SM,dokumentace mnoha zařízení
TBP Blatná
Tesla (výrobci přístrojů r,tv,mgf atd.)
Tesla Elektroakustika Bratislava
Tesla Kolín
Tesla Valašské Meziříčí
Tesla Vráble
trafa ADAST
Václav Balek
Viktor Cingel
webové stránky nejen současných výrobců
Zdenek Dolezel
ZPA Prešov
ZPA Trutnov
ZSE Praha
ZVS Dubnica

Přeji Vám všem příjemně strávený nejen tento víkend
