Páni,
Vedeli by ste pomôcť s bližšími informáciami pre tento transformátor? Nikde sa mi nepodarilo zohnať o ňom info ani zapojenie.
Kúpil som ho kedysi na Aukre,(žiaľ ten pán od ktorého som ho kúpil už nežije) pre zbierku asi 11 typov reproduktorových skriniek na rozhlas po drôte pre rozvod 30V, a dve pre rozvod 100V. Mal som úmysel pripojiť ho k Tesla Mono 50 na 100V výstup, len neviem ako.
Ide o typ 9WN 050 02 (ZVS Dubnica) 60-360V - n.f. c/s - 30W. Prikladám aj foto pre ľahšiu identifikáciu.
Za akúkoľvek radu a informácie budem veľmi povďačný.
Rozhlas po drôte
Re: Rozhlas po drôte
Zdravím.
Rovnaký transformátor som vymontoval z nášho bloku zhruba pred rokom. V podstate na tom Vašom chýba kryt ktorý obsahoval schému zapojenia.

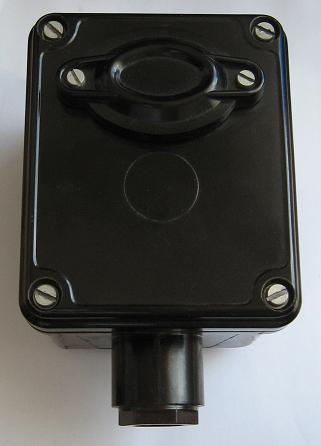

Takto to vyzeralo ako celok: http://imgupload.sk/images/5/6/56of9wg7h3q7vcktqbr7.jpg

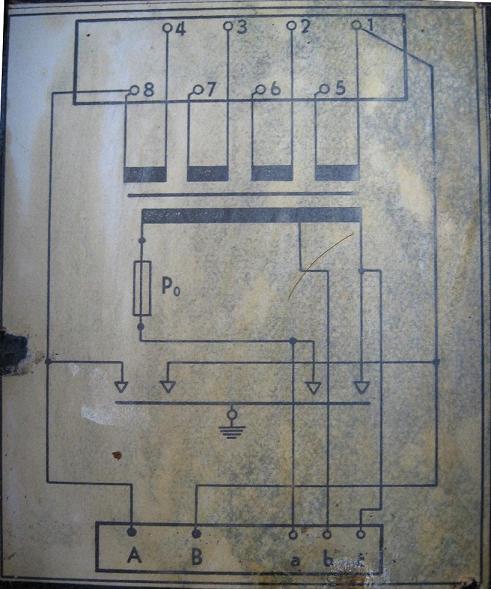

Schéma zapojenia: http://imgupload.sk/images/t/n/tnmfl7203s58a71xb7zz.jpg

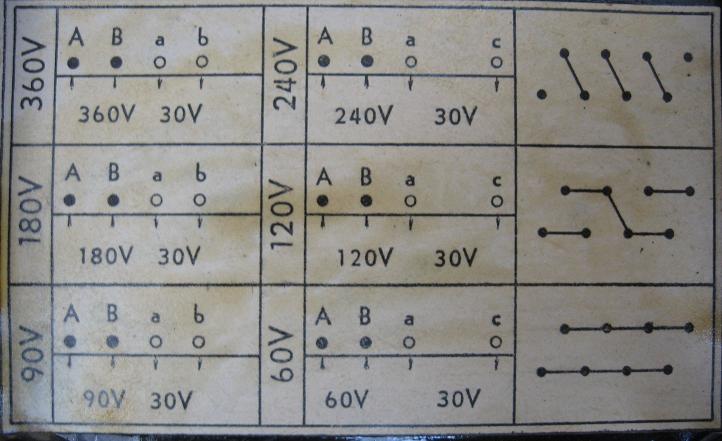

A zapojenie prepojok pre potrebné napätia: http://imgupload.sk/images/p/l/plcnypa9vitzrps2qkor.jpg
Odmontoval som ho, nakoľko už nepovažujem za pravdepodobné opätovné spustenie DR a bola by škoda nechať ho tam a pri nejakej prerábke by bol vyhodený.
Mám aj pár skriniek RPD a trafo plánujem napojiť na AZK052.
EDIT: Ešte snáď toľko, že Vám v ňom chýba "veľká" poistka 1A.
S pozdravom.
Rovnaký transformátor som vymontoval z nášho bloku zhruba pred rokom. V podstate na tom Vašom chýba kryt ktorý obsahoval schému zapojenia.
Takto to vyzeralo ako celok: http://imgupload.sk/images/5/6/56of9wg7h3q7vcktqbr7.jpg
Schéma zapojenia: http://imgupload.sk/images/t/n/tnmfl7203s58a71xb7zz.jpg
A zapojenie prepojok pre potrebné napätia: http://imgupload.sk/images/p/l/plcnypa9vitzrps2qkor.jpg
Odmontoval som ho, nakoľko už nepovažujem za pravdepodobné opätovné spustenie DR a bola by škoda nechať ho tam a pri nejakej prerábke by bol vyhodený.
Mám aj pár skriniek RPD a trafo plánujem napojiť na AZK052.
EDIT: Ešte snáď toľko, že Vám v ňom chýba "veľká" poistka 1A.
S pozdravom.
Re: Rozhlas po drôte
No, chlapi pochlapili ste sa a veľmi ste mi pomohli, obidvom Vám patrí veľká vďaka!
S AZK 052 je to priam ideálne riešenie, tiež to bola moja predstava, ale než som mal možnosť AZS052 kúpiť na Bazoši (predajca z Nitry) tak už bol predaný. No naskýta sa aj možné riešenie :
Autor: Dratak Zaslal: st srpen 25 2010, 22:03 Předmět:
Vhodné výstupní trafo nemusíš navíjet, stačí ho přece najít a demontovat. Říká ti něco ÚČASTNICKÝ TRANSFORMÁTOR? Síť dráťáku byla dvoustupňová s primárním napětím 120 nebo 240V a sekundárním 30V. Převod zajišťovala právě tato trafa. A ty potřebuješ sehnat jeho starší provedení v plechové krabici. Novější trafa, v bakelitové krabici s průchodkou dole mají dost komplikované primární vinutí s řadou odboček vyvedených na klemovací svorkovnici. Tahle trafa byla většinou v panelácích.
Ve starší cihlové zástavbě bývala většinou ta starší trafa v plechové "piksle", právě takové potřebuješ. Existují 15W a 30W, potřebuješ 15W, kvůli primární impedanci. To najdeš na štítku uvnitř. Je tam i název výrobce, a to jsou NOVOBORSKÉ STROJÍRNY (tím máš jistotu že je to skutečně ono). Bývala často v posledních patrech domů či u vchodů na půdy a protože je nikdo nesundal, jsou tam dodnes. Určitě nebudeš mít problém se s někým domluvit a sundat jim v baráku tu ošklivou krabici, která by stejně zmizela při prvním malování. Ničeho trestného se tím nedopustíš, tohle zařízení totiž už nikdy nebude fungovat.
Uvnitř najdeš plechovou desku s trafem, klemovací svorkovnicí, bleskojistkovou soupravou a čokoládou pro vstupy a výstupy. Tohle trafo má dvě stejná vinutí na 120V, která se podle potřeby přepínala sériově nebo paralelně. Už tě něco napadá?
Klemovací svorkovnici přesvorkuješ na 240V a obě vinutí máš tímto v sérii. Bleskojistkovou soupravu, nyní zbytečnou, doporučuji vyřadit a příslušné vývody vyvést na původní svorky rovnou na čokoládu. Pokud si spočítáš primární impedanci pro 240V a 15W, zjistíš že je asi 3,84 kiloohmu. Pokud bys odebíral jen 10W, bude cca 5,5K - no a to je skoro přesně primární impedance pro push-pull se dvěma ECL82! Pokud si vyřešíš 16V žhavení, použiješ televizní PCL82, které jsou zadarmo, jsou jich všude kýble a nikdo o ně nemá zájem. Jednu triodu zapojíš jako NF předzesilovač, druhou jako invertor s rozdělenou zátěží. Pentodové systémy pak použiješ jako koncové elektronky. Anodu jedné připojíš na jeden konec původního 240V vinutí (svorka A na trafu) anodu druhé na druhý konec (svorka B) a napájení přivedeš do středu-tedy na tu klemu na svorkovnici, která spojuje obě vinutí do série. A ze svorek a, b vyvedeš 30V linku, která ti při tomto výkonu spolehlivě utáhne nějakých 15-20 "bedýnek" rozhlasu po drátě. To je celé.
Máš tímto zadarmo jak koncové elky, tak i výstupák přímo od dráťáku. Plechy má skládány střídavě bez mezery, ale to je u push-pullu v pořádku, tam neřešíš stejnosměrné sycení jádra. Sekundární vinutí je od primáru odděleno několika vrstvami izolace, protože 30V rozvod musel být bezpečně oddělen od primárního vedení (tím máš zajištěno i bezpečné oddělení linky od anodového napětí). Pokud si seženeš vhodné síťové trafo a patice, budeš mít celý malý dráťácký zesilovač skutečně za pár korun.
Přeji příjemný poslech dráťáku.
Zdroj:
http://www.ebastlirna.cz/modules.php?na ... c09640b535
Ešte tak zistiť pre tento transformátor primárnu impedanciu.
Ešte raz vďaka.
