Standard SR-F410 3V

Příspěvekod Jan55 » 31.08. 2018, 20:44

Zdravím zde přítomné.

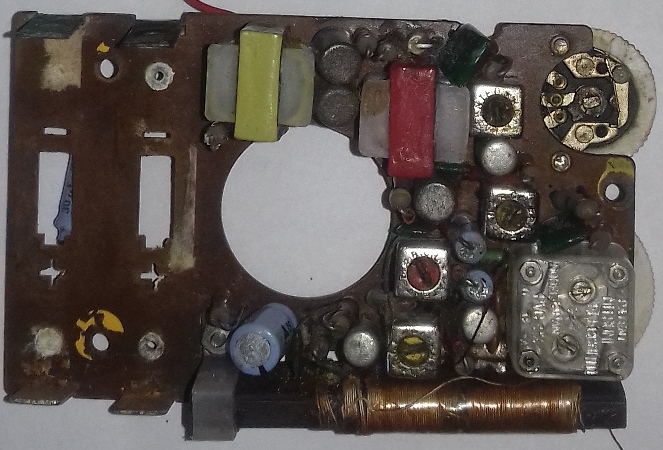

Mám proosbu, scháním osazovací plánek na toto rádijko v třívoltové verzi. Na devítivoltovou mám dokonce servisní návod, ale na 3V jsem zatím nic na netu nenašel, ani v Hodinářovi, jen schéma, ale to není problém. Vše je to nacpané na malém prostoru a ještě je to nelogicky rozházené proti schématu, tak se to blbě hledá, kam co vede.
Takže poziční obrázek by mi moc pomohl, hlavně spodní strana.
NF část funguje, ale VF nejde a když nevím, kam přesně co vede, tak je to pro mne oříšek něco měřit.
Děkuji velmi za případnou pomoc. Honza.




Přílohy
Jan55

Příspěvky: 315
Obrázky: 79
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Standard SR-F410 3V vyřešeno!

Příspěvekod Jan55 » 02.09. 2018, 12:22

Tak jsem to už zprovoznil, ještě to musím sladit, ale už to hraje :D
Jan55

Příspěvky: 315
Obrázky: 79
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Standard SR-F410 3V

Příspěvekod fitor » 02.09. 2018, 13:57

Nevím jestli to k něčemu bude, ale tady je schema 408:
http://ho12.sweb.cz/standard_sr-f_408_sch.djvu
fitor

Příspěvky: 18
Registrován: 28.04. 2015, 12:40

Re: Standard SR-F410 3V

Příspěvekod Jan55 » 03.09. 2018, 09:02

Zdravím, nějak mi to neukazuje schéma, ale jen jednu asi úvodní stránku.
Jan55

Příspěvky: 315
Obrázky: 79
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Standard SR-F410 3V

Příspěvekod Heptoda » 03.09. 2018, 12:46

Myslíte toto schéma? https://www.radiomuseum.org/r/standard_ ... f_410.html ;) Máte jej v PDF v e-mailu.
Uživatelský avatar
Heptoda
Moderátor

Příspěvky: 1061
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Standard SR-F410 3V

Příspěvekod Jan55 » 03.09. 2018, 13:06

Heptodo: To byla reakce na fitora a na jeho odkaz SR-F408
Ty schémata nebyl už od začátku ten problém, proč jsem dával sem nějaké dotazy, snad je to tam napsané jasně, že mi šlo o osazovací plánek desky spojů. A vlastně, proč když hledám SR-F410, které mám já, ale 2x1,5V, tak všude pod stejným názvem jsou jen na 9Voltů. To mé rádijko se mi nechce na netu objevit pod SR-F410. Jen jednou jsem našel fotku na nějakém jaonském serveru, ale osazovák ne. 9Voltová verze je jiná, to píšu i v prvním mém příspěvku a také píšu, že schéma není problém.
Teď to skoro vypadalo, že nejsem schopen ani za pár sekund si najít schéma k rádijku :D
Jinak děkuji za schémátko, odtud si to ale také umím stáhnout po vyplnění mailu a robotika :lol:
Jan55

Příspěvky: 315
Obrázky: 79
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Standard SR-F410 3V

Příspěvekod lukaszglinek » 04.10. 2018, 12:25

Je dobré, že o tom píšete, protože bych použil špatnou
;>
lukaszglinek

Příspěvky: 2
Registrován: 06.09. 2018, 16:21
