Philips 480A-14

Příspěvek od Milan155 » 22.08. 2018, 19:45

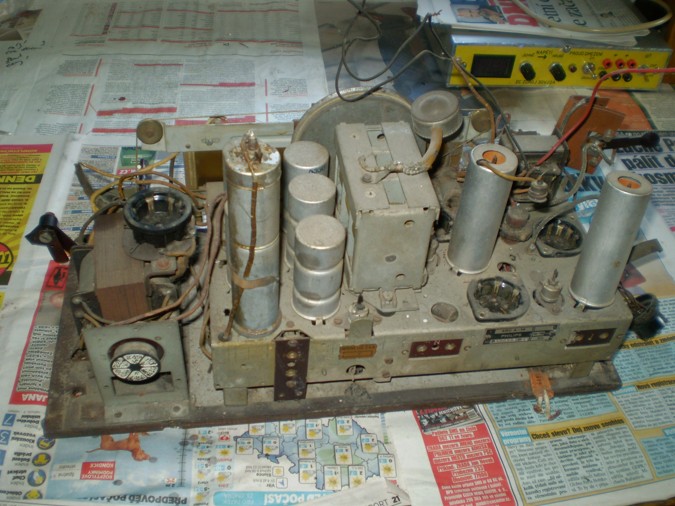

V poslední době mám trošku smůlu na různé vráčky. Tento, viz obrázky, má zachovalý nepopraskaný bakelit , knoflíky

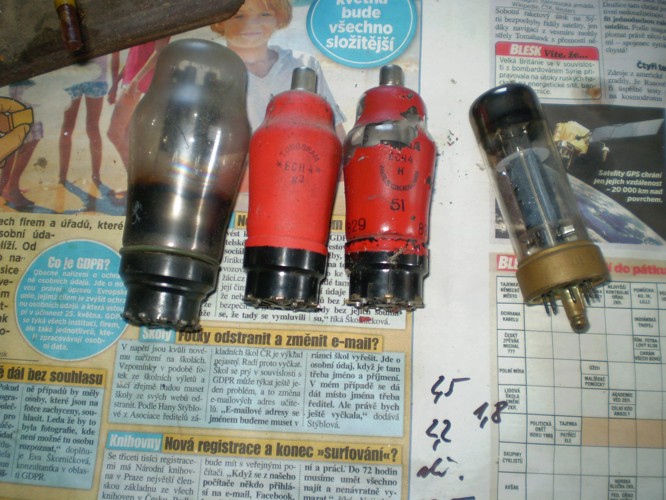

vpředu i jakž takž šasi - zde je však samozřejmě již prožraný sáknoucí původní elyt , elektronky nastrkány dvě ECH4 místo ECH3 a EF9 , EBL1 nahrazena na drátech visící přesoklovanou EBL21 , chybí zadní stěna a páčka vlnového přepínače , a bohužel , opět prohořelé síťové trafo - mezi sekundárem a žhavením AZ1 je izol.odpor menší než 10 k a mezi sekundárem a jádrem cca 100k již při napětí 100V , s 500V prakticky zkraty. V rádiu jsou kupodivu KV cívky.
Než se do toho pustím, rád bych se zeptal zdejších Philips znalců na pár věcí :
1. Je reálné sehnat někde síťové trafo a zadní stěnu popř. její scan ?
2. Je páčka přepínače vln totožná s páčkou tónové clony , resp. to, co kouká štěrbinami z bedny ven ?
3.Je šance,že tohle rádio hraje alespoň trošku slušně ? Chybí mi zde totiž obvyklá trioda ( i v jiných Philipskách ,Teslách atd.) před koncem jako nf zesilovač, v podstatě za 2.MF detekovaný signál má budit přímo tu EBL, to tak snad ze stometrové antény .
4. Osazený potenciometr hlasitosti nemá popis , naměřeno 1,6M s odbočkou cca 100k , je kupodivu po výplachu funkční - zdá se mi to moc vzhledem ke schématu , nebude to vadit konc.elektronce ?

Děkuji za názory popř. náměty .
Přílohy
Jano
Příspěvky: 72
Registrován: 01.10. 2014, 08:11

Re: Philips 480A-14

Příspěvek od Jano » 23.08. 2018, 08:39

Osazení ECH3 nebo EK2, EF9 a EBL1 je obvyklé u malých superhetů Philips. Protože tyto přístroje měly mezifrekvenční kmitočet 120 KHz, byly dobře navrženy a pečlivě vyrobeny, hrály velice dobře - pokud se člověk nespecializoval na dálkový příjem. Taky se jich dost zachovalo.
Uživatelský avatar
Milan
Příspěvky: 665
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Philips 480A-14

Příspěvek od Milan » 23.08. 2018, 10:00

Páčky, to co kouká z bedny ven je stejné, ale jinak jsou páčky pochopitelně konstrukčně rozdílné, často jsou poškozené, viděl jsem je opravené hliníkovým plechem.
Rádio má dobrý výkon, hlasitý, příjemný přednes, avšak velice trpí zrcadly zejména na kv. Prakticky všechny silné stanice se dají naladit dvakrát :-) což je daň za konstrukci (nízký mf kmitočet, malá selektivita vstupní propusti).
Zvýšená hodnota odporu potenciometru má neblahý vliv na stabilitu nf části, do jaké míry to bude vadit zde je potřeba vyzkoušet.
Doporučil bych sehnat jiný kus, je jich stéle dost v lepším stavu. Šásko též používá Rektra RA90 a v mírné modifikaci Philips 616A.
Jano
Příspěvky: 72
Registrován: 01.10. 2014, 08:11

Re: Philips 480A-14

Příspěvek od Jano » 23.08. 2018, 15:13

Jo to trafo: Jak to popisujete, vypadá to spíš na kondenzátor se svodem, přehlédnutý a neodpojený. Taky jsem zažil prohořený bakelit na objímce usměrňovačky.
Milan155
Příspěvky: 128
Registrován: 05.01. 2014, 05:53
Bydliště: severovýchodní Vysočina

Re: Philips 480A-14

Příspěvek od Milan155 » 23.08. 2018, 15:48

Díky za názory. To trafo je venku a holé, vše odpájeno , takže ty svody jsou skutečně uvnitř. To vidím jako zásadní
problém s zmrtvýchvstání tohoto rádia, převinutí by bylo sice možné, ale kostra samotná je v mizerném stavu ,teplem a časem pokroucená , to se vine dosti blbě . Uvidí se, zítra jedu do Holic, třeba se tam nějaký vrak se slušným trafem najde .Co se týče poťáku, vyzkouším to při oživení a kdyby to blblo ( bude záležet víceméně na kvalitě lampy) ,pokusím se dovnitř původního obalu implantovat nějaký novější s menší hodnotou , síťový spínač je zvlášť a vypadá funkční .
Co se týče těch páček na bocích , ptal jsem se proto, že bych, jsou-li pohledově stejné ( zvenku skříně) podle té jedné dobré udělal formičku na to, co kouká ven, a do odlitku zalil kus plechu kvůli pevnosti.
Milan155
Příspěvky: 128
Registrován: 05.01. 2014, 05:53
Bydliště: severovýchodní Vysočina

Re: Philips 480A-14

Příspěvek od Milan155 » 25.08. 2018, 22:24

Tak Holice tentokrát nezklamaly , i když se sortiment výrazně orientuje do směru dálný východ . Přesto jsem dovezl pár traf , které +- rozměrově a napěťově odpovídají ,tak snad z nich jedno dobré vyberu . Sehnal jsem i chybějící EF9,
má po dnešním měření cca 85% , nesehnal jsem však ani EBL1 ani ECH3 . EBL 1 přesokluji regulérně na dostupnou
EBL21 , potřeboval bych však poradit se záměnou ECH4 ( které mám 4 ve slušném stavu) za t.č. pro mě nedostupnou ECH3 . Dal bych tam mezisokl, ale nevím co s vývodem k,m,g5 ,který potřebuje uzemnit přímo a u ECH3 je v rádiích
katoda na malém minus potenciálu (blokovaný odpor katoda - zem) . Stínění je to asi jedno, ale minus napětí na g5
může ovlivnit nepříznivě směšovací strmost . Odpojovat součástky pod šasi , to bych nerad. Poradí někdo ? Díky.
Uživatelský avatar
Milan
Příspěvky: 665
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Philips 480A-14

Příspěvek od Milan » 27.08. 2018, 07:38

Měl jsem v ruce kusy s ECH21 a dokonce i s ECH81, obojí funguje perfektně, směšovací strmost není negativně ovlivněna,
V Holicích jsem byl také, myslím, že ten pán v rohu co prodával oloupané nožkové lampy u dětského koutku by tam měl všechno... Jsou to běžné elky. Jinak jsem nebyl s Holicemi moc spokojen, dokonce ani kolega Bálek tam nenabízel americké spreje pro snažší renovaci... :-)

doporučené zapojení ECH4 a 3 pro porovnání

https://www.radiomuseum.org/tubes/tube_ech3.html

https://www.radiomuseum.org/tubes/tube_ech4.html
Milan155
Příspěvky: 128
Registrován: 05.01. 2014, 05:53
Bydliště: severovýchodní Vysočina

Re: Philips 480A-14

Příspěvek od Milan155 » 27.08. 2018, 19:28

Děkuji za informace. Já spíše koukal po zapojení rádií s ECH3 ( kde je v katodě obvykle blokovaný odpor) a s ECH4, kde jsem v nalezených schématech viděl katody přímo na zem. Ale určitě to vyzkouším.
Co se týče pojmu " běžná elektronka" , jsou-li solidní zdroje, pak asi ano, ale já už nevidím po praktických zkušenostech s nákupem v ČR solidního prodejce ,no možná mám jen pech. A dávat podobným prodejcům za tutéž pochybnou kvalitu na ebay tisíce ,to by se musel Babiš s důchody opravdu pochlapit :) -

Jo, u toho pána u dětského koutku jsem také byl, tři "přezkoušené" UCH21 , dvě trioda emise pod 50%,jedna 70% :x .
Uživatelský avatar
Milan
Příspěvky: 665
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Philips 480A-14

Příspěvek od Milan » 28.08. 2018, 09:30

Častěji to je vidět u ECH21 třeba Blaník a 506A Arie, používaly se obě zapojení. Tato Philipska "přesoklovaná na jednadvacítkové lampy" hraje nádherně, tak s ECH4 to půjde také.
Nákup na burzách je vždy sázka do loterie a nejlépe se nakupuje radiomateriál na burzách které nejsou primárně určeny pro radioamatéry, i když na půdách se toho nachází čím dál tím méně...
Uživatelský avatar
Vratislav-OK1ZAF
Příspěvky: 85
Registrován: 02.03. 2015, 13:24

Re: Philips 480A-14

Příspěvek od Vratislav-OK1ZAF » 28.08. 2018, 21:42

ECH3 je ve velké většině philipsek přímo zaměnitelná za EK2 - a naopak. Je li k disposici EK2, doporučuji vyzkoušet. EK 2 bude mít horší stabilitu oscilátoru na KV, na SV a DV bude bezproblémová.
ECH4 místo ECH3 bude fungovat perfektně, akorát se musí šáhnout do drátovačky.
Toť má zkušenost
