Příspěvekod fitor » 23.04. 2018, 21:28

Dobrý den,
nemá někdo schéma od tohoto rádia? Nebo aspoň jak zapojit přívodku síťové šňůry.
Všude, včetně Baudyše, je jen 855X.
Dík
fitor

Příspěvky: 9
Registrován: 28.04. 2015, 12:40

Re: Philips 855a schéma

Příspěvekod Jan55 » 24.04. 2018, 06:58

Zkusil bych jít od trafa k přívodce a vysledovat na které piny trafo vede a tam pak připojit síť. Ale jestli to rádio bylo někde na půdě či jinde bez provozu, nebude dobré ho bez proměření součástek zapínat. Mohlo by dojít k poškození, případně požáru. Všude se o tom píše.
Jan55

Příspěvky: 305
Obrázky: 76
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Philips 855a schéma

Příspěvekod Pepa1999 » 24.04. 2018, 08:44

No, tak se nad tím zamyslete, proč asi. Není náhodou shodné? Já bych vzal to Xkové a šel po zapojení. ;)
Pepa1999

Příspěvky: 22
Registrován: 08.12. 2017, 09:51

Re: Philips 855a schéma

Příspěvekod fitor » 24.04. 2018, 13:21

První pohled na X-kové schéma je síť pojistka trafo. Na A je přívodka se šesti kolíky, tak to asi bude trochu jinak....
fitor

Příspěvky: 9
Registrován: 28.04. 2015, 12:40

Re: Philips 855a schéma

Příspěvekod Heptoda » 24.04. 2018, 15:17

fitor píše:První pohled na X-kové schéma je síť pojistka trafo. Na A je přívodka se šesti kolíky, tak to asi bude trochu jinak....

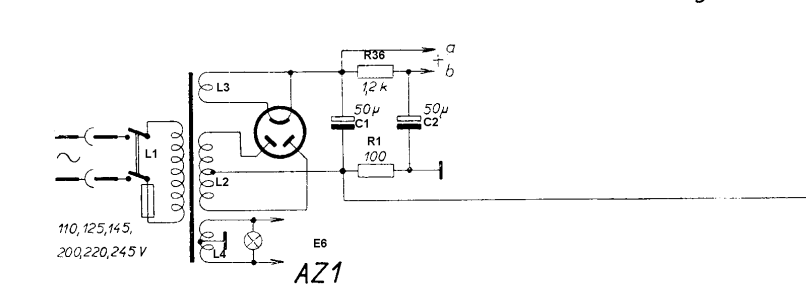

Tak té první větě nějak nerozumím.... Asi "vypadl" vypínač, že? Ale, jde Vám o co, o napájení, či o celé radio? Toto radio nemám, leč: při pohledu na schéma typu X vidím na primáru 1 přívod a 5 odboček. Ano, ODBOČKY nejsou zakreslené, ale vlevo dole je JASNÝ popis, ČÍM lze napájet trafo.Tedy 6 "pinů", tak jakýpak rozdíl? Ohmetr do ruky a není co řešit. Z nabízených voleb bych vzal těch 245 V. A co takhle dát sem foto? Bylo by možná rázem jasno. Jinak Jan55 to napsal dost polopaticky, tak kde je ten problém? Takže buď foto nebo pořádně popsat stav věci, možná tam byl nějaký dřívější zásah a podobně. Schéma X je v příloze, použité schema je ze stránek http://www.oldradio.cz/rad20.htm
Přílohy
Uživatelský avatar
Heptoda
Moderátor

Příspěvky: 1052
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Philips 855a schéma

Příspěvekod Milan » 24.04. 2018, 15:22

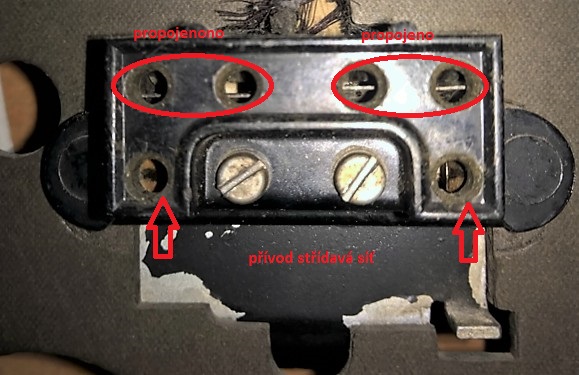

takto :-) :
Přílohy
konektor 855.jpg
Uživatelský avatar
Milan

Příspěvky: 634
Obrázky: 9
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Philips 855a schéma

Příspěvekod Milan » 24.04. 2018, 15:27

Ještě bych dodal, že přijímače 855A a 855X mají stejná schéma zapojení, nástrčka pro změnu sítě AC/DC se však ve schématech hledá blbě. Přijímač mám ve sbírce také http://www.radiohistoria.sk/Oldradio/ma ... id/0001623
K té nástrčce, je potřeba zkontrolovat, že v přijímači nebyl proveden žádný amatérský zásah dřívějším opravářem !
Uživatelský avatar
Milan

Příspěvky: 634
Obrázky: 9
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Philips 855a schéma

Příspěvekod fitor » 24.04. 2018, 21:15

@Milan,
díky za obrázek, je to pro kluka 13 let, tak bych nerad aby experimentoval
fitor

Příspěvky: 9
Registrován: 28.04. 2015, 12:40

Re: Philips 855a schéma

Příspěvekod Jan55 » 25.04. 2018, 07:08

Jinak Jan55 to napsal dost polopaticky, tak kde je ten problém?

Heptodo, děkuji :D
Jan55

Příspěvky: 305
Obrázky: 76
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Philips 855a schéma

Příspěvekod Milan » 25.04. 2018, 09:38

:-) rádo se stalo. Jen doufám, že nebudou reklamace až mu bouchnou kondíky, způsobí požár nebo ho to zabije.
A jinak je všechno zbytečné, stejně si ten dotyčný to rádio bude zapojovat, nepomůže nic. Všichni to známe, že ?
Asi jako v tomto případě : https://www.youtube.com/watch?v=2YU7rCqzHW0
Uživatelský avatar
Milan

Příspěvky: 634
Obrázky: 9
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany


Zpět na Historická rádia
