Konektor

Příspěvek od Rudolf » 28.11. 2012, 19:22

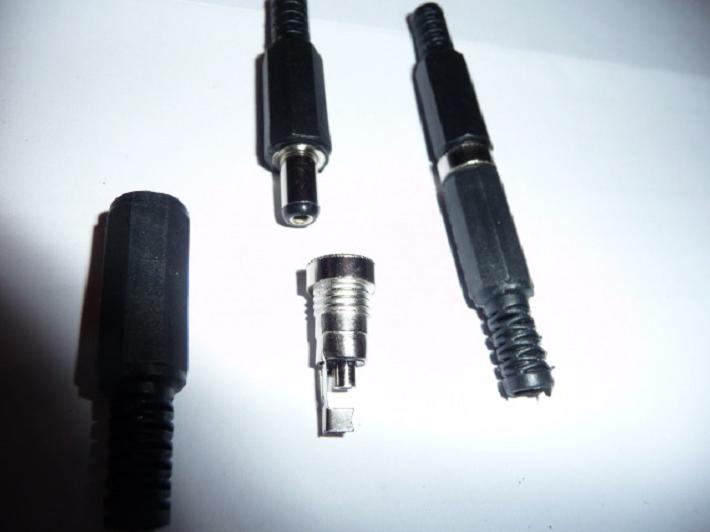

Pánové radioamatéři! Mám s jedním Vaším členem rozepři.Stačí u konektoru, co jest na obrázku, střední vodič jen zamačknout v dutince a nebo vůbec nemačkat dutinku a jen zaletovat. Zajisté jest možnost třetí , to jest zamačknout a zaletovati.Tu nebéřem ani jeden. Protože on tvrdošíjně lpí na svém, tak jsem jej požádal zdvořile o foto a prosím, sdělte nám svůj názor. Jest to na obrázku ten kovový kousek. Dovolím si podotknouti, že toto jest žabomyší spor, leč nehodlám od něj odejíti, dokud se někdo neozve. I kdybych měl u něj přespati v židli.Děkuji Vám vážení pánové! Rudolf Ouřada.
Přílohy
Hádá se, a fotku abych sem dal já, ....
jjarda
Příspěvky: 85
Registrován: 23.10. 2011, 16:40
Kontaktovat uživatele:

Re: Konektor

Příspěvek od jjarda » 28.11. 2012, 19:52

Tedy máte ale starosti...tyto věci se samo letují...
Uživatelský avatar
Milan
Příspěvky: 716
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Konektor

Příspěvek od Milan » 28.11. 2012, 20:38

Tento konektor je určený k pájení a možná to jde někomu špatně (v tomto případě je vhodné použít agresivnější pájecí pastu, následně s oplachem, jinak hrozí protavení konektoru anebo kablíku dlouhým ohřevem) tak vymýšlí jak to obejít...Krimpovací konektory také jsou, ale ty vypadají jinak.
Uživatelský avatar
Heptoda
Moderátor
Příspěvky: 1155
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Konektor

Příspěvek od Heptoda » 30.11. 2012, 11:45

Ano, jen potvrdím: normální trubičkové pájky se k tomu mají asi jako čert ke kříži, to je fakt :mrgreen: .
Uživatelský avatar
Balek
Příspěvky: 173
Registrován: 17.10. 2011, 16:38
Kontaktovat uživatele:

Re: Konektor

Příspěvek od Balek » 14.07. 2013, 02:43

Při pájení to chce aby ten konektor byl zasunutý v protikusu. To platí taky pro ty levní CICHN konektory, jinak se střed pohne v plastu.
elka
Příspěvky: 135
Registrován: 27.08. 2013, 11:46
Bydliště: U Ostravy

Re: Konektor

Příspěvek od elka » 24.09. 2013, 18:39

Všechny tyto konektory made in China jsou niklované šmejdy, ale jelikož se dnes nic lepšího koupit nedá, tak doporučuji samozřejmě přiletovat. Používám z prodejny Hadexu vodičku, se kterou se to niklované haraburdí letuje velmi dobře.
Sendy

Re: Konektor

Příspěvek od Sendy » 24.09. 2013, 19:35

Vodičku vyhoďte a kupte si MTV125, je to jiná kvalita. Je to za pár korun a dá se s tím dá pájet chrom, nikl, železo a barevné kovy, kvalita spoje výborná, oplachovatelnost vodou a lihem je vynikající.
Uživatelský avatar
Time
Příspěvky: 132
Registrován: 17.10. 2011, 20:14
Bydliště: Bratislava

Re: Konektor

Příspěvek od Time » 24.09. 2013, 20:08

Veľmi dobré na poniklované veci je:

http://www.gme.sk/pajeci-kapalina-elche ... e-p745-007

Stačí malá kvapôčka a cín sa pekne rozleje po poniklovanom povrchu. Neraz odskúšané práve na takýchto ázijských konektoroch. Napriek neutrálnosti kvapaliny je vhodné pájkované miesto opláchnuť mokrým štetôčkom. (osobne som oplach nikdy nepoužil).
predtým než sa zaspájkuje stredný vodič a potom zaistí proti vytrhnutiu je vhodné natiahnuť kúsok teplom zmrštiteľnej bužírky a potom nasunutím na zaspájkované miesto stiahneme bužírku sálavým teplom spájkovačky. Je to dobré proti prípadnému skratu na týchto chabých konektoroch.

Užitočné do výbavy dielničky je mať malú sadú teplom zmrštiteľných nastrihaných bužírok buď farebné prípadne čierne. sú tam priemery od 1.5mm až 13mm. Bužírka sa zmrští v pomere 1:2

http://www.gme.sk/sada-smrstovacich-buz ... 0-p656-541 - 1.5-13mm
http://www.gme.sk/sada-smrstovacich-buz ... 5-p656-543 - 3-10mm

Tiež je vhodná na zaoxidované medené kábliky sieťové dvojlinky kábliky na repro a pod. vzhľadom na väčší odvod tepla je vhodnejšiai pištolová pájkovačka (tam treba trochu viacej kvapaliny aby navzlínala medzi jednotlivé drôtiky.

ešte je jedna užitočná vec na VF vodiče smaltované lanká, anténne cievky, mf trafá v rádiách a pod. (Acylpirín si šetrím, pôsobí dobre na cievy.) :)

http://www.gme.sk/pajeci-kapalina-elche ... f-p745-008
Sendy

Re: Konektor

Příspěvek od Sendy » 24.09. 2013, 21:30

Sorry, pájecí kapalina z Elchemka je velmi průměrná chemie, pro mne prakticky nepoužitelná.
Uživatelský avatar
Milan
Příspěvky: 716
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Konektor

Příspěvek od Milan » 24.09. 2013, 23:01

Kdysi jsem si koupil pájecí kapalinu SUPERLET -vyrábí LPA- na pražské radioburze a nikdy jsem nebyl zklamán.
http://www.svarshop.cz/index.php?option ... 1&Itemid=7
