radiostanice RM 31 P měřící přípravek RM 31-15

Příspěvek od Marho » 17.03. 2020, 19:07

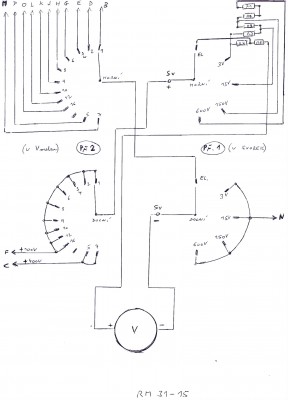

Před časem jsem uváděl do chodu RDST RM 31. Náhodou jsem získal také měřící přípravek na měření napětí na elektronkách uvnitř stanice. Nikde jsem dosud nenašel schema, tak jsem jej nakreslil dle skutečnosti a je v příloze. Snad se to bude někomu hodit.
Naopak mám prosbu na někoho, kdo tento přípravek má. Nemám v něm originelní měřák, musel jsem upravit předřadníky a prý na originálu je červená tečka na stupnici, která ukazuje správné napětí na lampách. Spíše bych uvítal informaci, jaké má být na dobrých lampách napětí na měřících odporech. V návodu se to neuvádí.
Díky
Martin
Přílohy
RM 31 - 15.jpg
měřící přípravek
Emwec
Příspěvky: 89
Registrován: 22.10. 2011, 17:03

Re: radiostanice RM 31 P měřící přípravek RM 31-15

Příspěvek od Emwec » 21.03. 2020, 17:18

Zdravím,

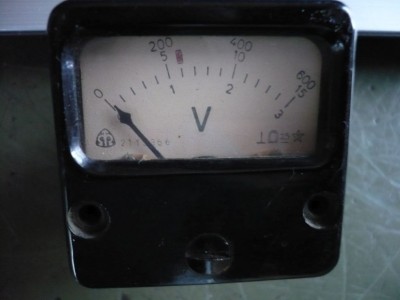

posílám originál schéma měřicího přípravku a fotku měřáku se značkou. Ty napěťové hodnoty nejsou v návodu ani v příručce pro opravy protože pro obsluhu nejsou potřebné a při opravách se nepočítalo s žádnými improvizacemi. Já bych to tak nepředělával, zkusil bych sehnat správný měřák nebo jiný kompletní přípravek, občas bývají na prodej. To je ale jen můj názor...
Přílohy
RM 31-15a.jpg
