Zástrčka

Příspěvek od Heptoda » 05.02. 2013, 10:52

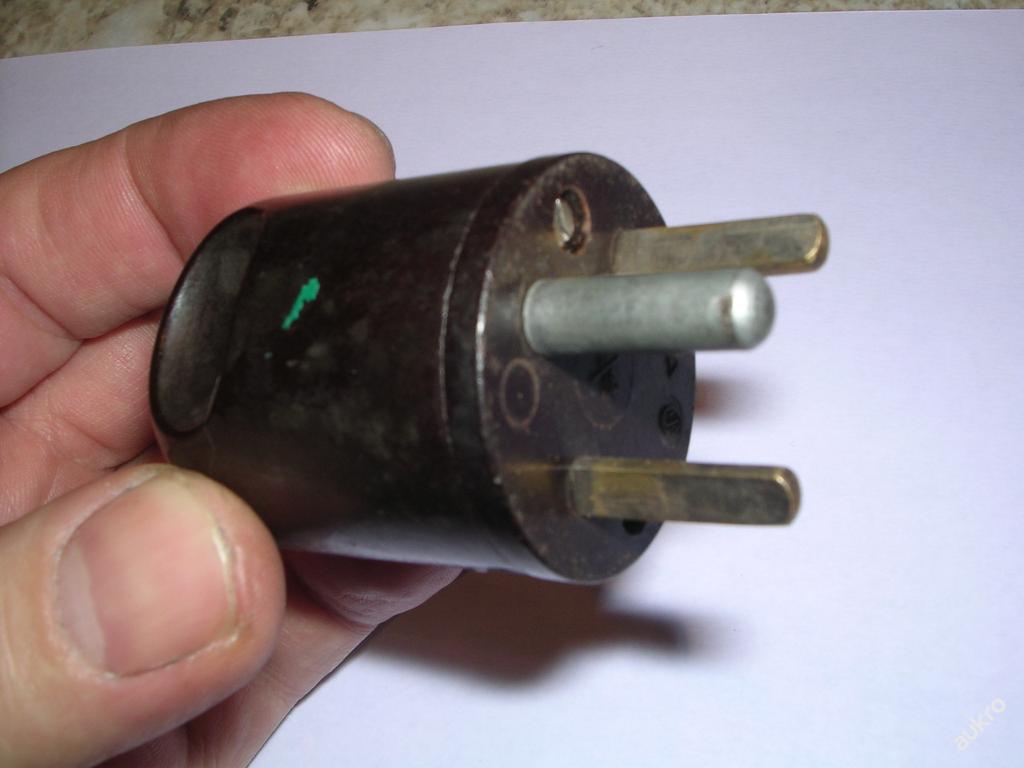

Kde se používala? Přiznám se, nepamatuji, či lépe nevzpomínám si, že bych ji kde viděl. :cry: http://aukro.cz/bakelitova-zastrcka-i2988958512.html Napadá mne upravená 3fázová, (ten třetí chybějící tam je vidět) např u starých vodáren Darling, ale nejsem si jistý tím kulatým kolíkem. :o
Fotozdroj: Aukro
Přílohy
Uživatelský avatar
Jirka84835751
Moderátor
Příspěvky: 783
Registrován: 17.10. 2011, 18:51
Bydliště: kousek od Mohelnice

Re: Zástrčka

Příspěvek od Jirka84835751 » 05.02. 2013, 14:28

Zdravím,
Vratislave neomlouvej svoji mladost,
tato zástrčka - vidlice (zásuvka je ženská :lol: ) se používala na malé napětí - dokonce byly varianty - 24/48V - jinak natočené ploché kolíky. Třífázové měly kolíky přece jenom čtyři. Pohledám, vyfotím, dodám - ještě dnes, pokud mě někdo nepředběhne. :roll:
Uživatelský avatar
Jirka84835751
Moderátor
Příspěvky: 783
Registrován: 17.10. 2011, 18:51
Bydliště: kousek od Mohelnice

Re: Zástrčka ne jedna

Příspěvek od Jirka84835751 » 05.02. 2013, 16:26

Nejen pro tazatele "Heptoda"
Tak se mi podařilo vydolovat následující,
v čem bývaly zapojené radiopřístroje ku poslechu našich dědů , později i televisní přijímače v padesátých letech pro pobavení našich rodičů:

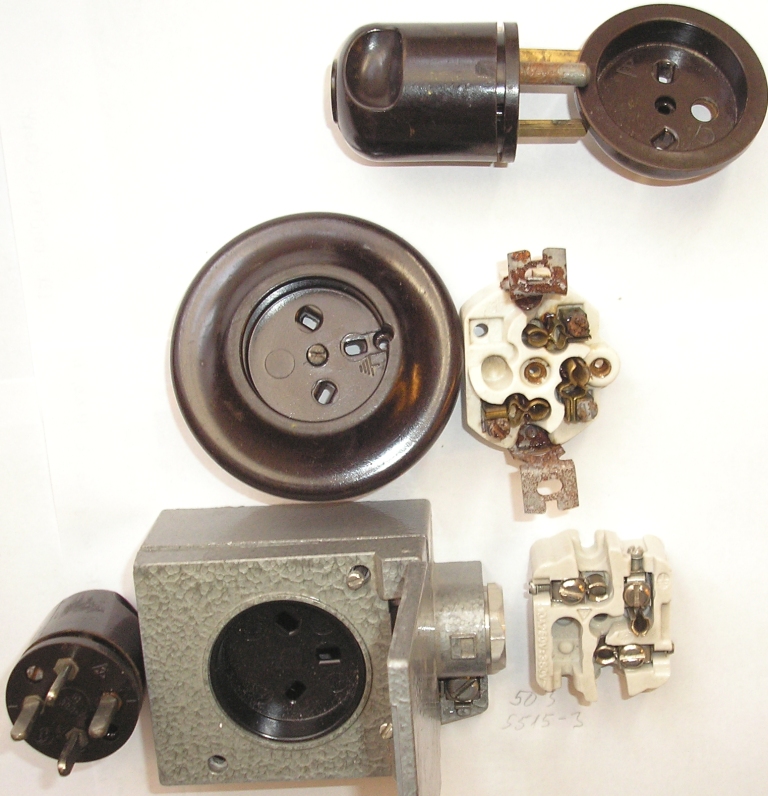

1.obr.:
1- malé napětí: vidlice+zásuvka max. 48V/10A
2- nízké napětí: zásuvka rozložená - max. 250V/10A , použití třeba pro 2x110V a "zem", také v izolovaných sítích (IT, TT)
3- vlevo - nízké napětí: vidlice 3x380V/10A - nulový kolík je vpravo u té IP44
4- vpravo - nízké napětí: zásuvka max. 250V/10A - IP44 (použití jako 2-) ... tato varianta ještě nedávno k mání ve velkoobchodech , model 503 5515-3

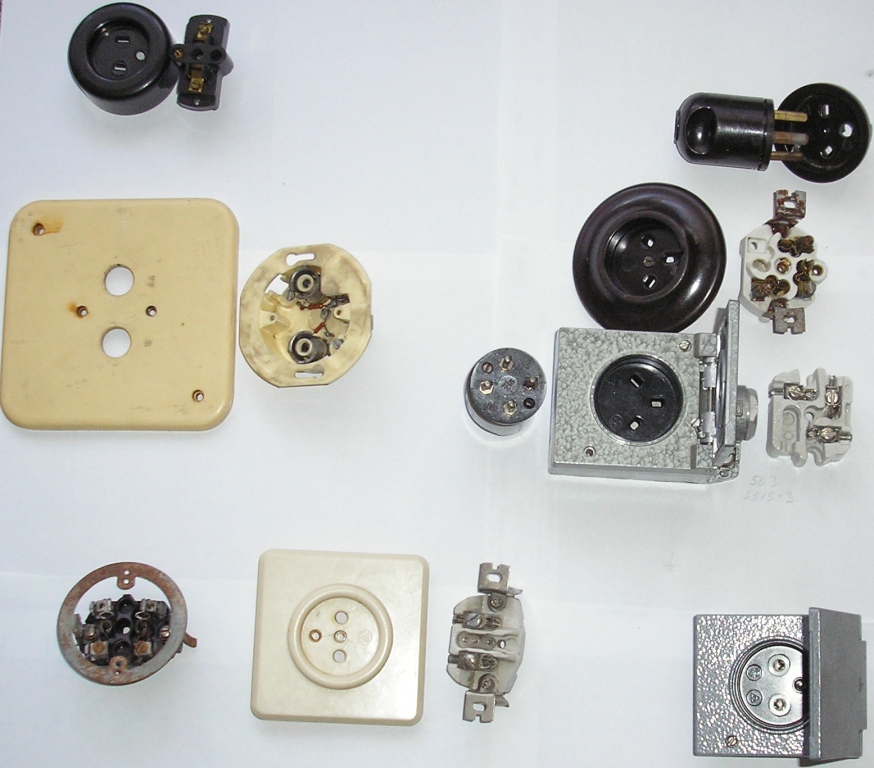

2.obr.
zleva nahoře: "datová zásuvka" pro AM dráťák
pod ní: R+TV zásuvka - pro AM/FM (východní norma) radio a TV 1.-3.pásmo - staré provedení (socialistické)
spodní zásuvky:
vlevo - pro 2x110V + jištění pojistkami uvnitř
vpravo: buď pro 2x110V - nové (sovětské) provedení (250V/10A) nebo dnes při 230V jako jednoduchá dvoupolová - na holící strojek, ale ne v koupelně !!! :D
ostatní vpravo již popsané, netřeba opět opakovat,
A dnes pro nás :
jen na konci vpravo dnešní zásuvka na 230V/16A IP44 do dílen, prádelen a garáží těch
"méně movitých multimilionářů" ;)

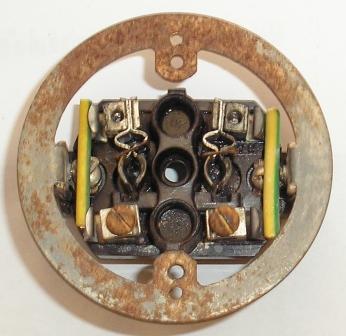

3.obr. samostatný pohled na vnitřek zásuvky 2x110V/10A , kde mi chybí veledůležité pojistky - prešpanový papír a v něm zabalené, justované originální drátky na 2-6A (nebo i 10A/250V) profesionálně vyrobené a testované !!! Kdo by je ještě někde na "starých hamrech" potkal, nechŤ se podělí aspoň o obrázek pro méně znalé - díky už dopředu.
Přílohy
vidlice-zásuvky 1.jpg
vidlice-zásuvky 2.jpg
vidlice-zásuvky 3.jpg
(23.74 KiB) Zatím ještě nestaženo
audiotechnika
Příspěvky: 55
Registrován: 19.10. 2011, 09:06
Kontaktovat uživatele:

Re: Zástrčka

Příspěvek od audiotechnika » 05.02. 2013, 18:03

Tyhle zásuvky byly na dílnách (autodílnách) pro připojení přenosných lamp, tzv. "přenosek" na 24V. U nás v dílně je stále máme a používáme.
kingjan
Příspěvky: 45
Registrován: 17.10. 2011, 11:27
Bydliště: Banská Bystrica

Re: Zástrčka

Příspěvek od kingjan » 05.02. 2013, 18:31

Potvrdzujem: používali sme ich na prenosné 24V lampy.
Uživatelský avatar
Heptoda
Moderátor
Příspěvky: 1073
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Zástrčka

Příspěvek od Heptoda » 05.02. 2013, 18:57

No jo, přiznávám, dostali jste mne. :thumbsup: A to jsem ji v létech 70tých století minulého, měl v ruce několikrát týdně. Tu zástrčku s přenoskou na druhém konci, živenou fabrickým rozvodem 24 V !!! Jdu se kát, a až zase něco objevím, rád Vás nechám oprášit mé závity mozkové. No, je to vlastně ještě mn. číslo? :lol: Tak díky. ;)
Uživatelský avatar
Heptoda
Moderátor
Příspěvky: 1073
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Zástrčka

Příspěvek od Heptoda » 12.03. 2013, 08:52

Tak jsem dnes ráno zase něco objevil, taky se nás to týká, toť šup sem s tím. Všimněte si i té šňůry, také replika, copak se z té diskuse vyvine, ...
http://diskuse.elektrika.cz/index.php/t ... 633.0.html
Uživatelský avatar
Milan
Příspěvky: 669
Registrován: 04.04. 2012, 19:01
Bydliště: Nýřany

Re: Zástrčka

Příspěvek od Milan » 12.03. 2013, 10:32

Lidi často řeší kraviny.Pochopil bych kdyby se někdo zeptal proč je to zakázané používat u ručního nářadí, kde bývá často kabel překlesán u zalité vidlice. Ale u historického rádia ? Jsem zvědavý, jestli tam také někdo pošle také fotku univerzálního příjímače, s dotazem jestli vyhovuje současným normám :lol: .Též znám jednoho sběratele který si z horlivosti vyměnil šňůru v rádio Tesla Blaník za třípramenou a pak se divil, že dostává od anodového napětí rány, když mu to před tím nedělalo...
Uživatelský avatar
Jirka84835751
Moderátor
Příspěvky: 783
Registrován: 17.10. 2011, 18:51
Bydliště: kousek od Mohelnice

Re: Zástrčka

Příspěvek od Jirka84835751 » 22.05. 2013, 07:45

Heptoda píše:Kde se používala? Přiznám se, nepamatuji, či lépe nevzpomínám si, že bych ji kde viděl. :cry: http://aukro.cz/bakelitova-zastrcka-i2988958512.html Napadá mne upravená 3fázová, (ten třetí chybějící tam je vidět) např u starých vodáren Darling, ale nejsem si jistý tím kulatým kolíkem. :o
Fotozdroj: Aukro
Tak jsem úplně z jiného důvodu hledání něčeho pro známého
( http://www117.abb.com/catalog.asp?thema ... egory=2515 )
narazil náhodou na obdobnou vidlici pro jiné napětí a užití v moderní podobě, napadlo mně přidat tedy odkaz pro informaci:
http://www117.abb.com/catalog.asp?thema ... tegory=809
mpaszek
Příspěvky: 1
Registrován: 20.03. 2015, 11:45

Re: Zástrčka

Příspěvek od mpaszek » 20.03. 2015, 11:54

Dobry den,
prosim poradte, kde muzu koupit tuto zastrcku? Kdysi pouzivana u osvetleni vanocniho stromku.
Dekuji za odpoved
